Бұл 2,1 дюймдік дөңгелек сенсорлық экран ақылды тұрмыстық техника мен ықшам басқару панельдері үшін арнайы жасалған. SKY-TDM дисплейдің сенсорлық экранын жабдықтың нақты құрылымына және адам мен машинаның өзара әрекеттесуі (HMI) талаптарына сәйкес реттей алады.
Бұл 2,1 дюймдік дөңгелек сенсорлық дисплей шешімі 480x480 рұқсатымен және шамамен 56,18 x 59,71 x 2,26 миллиметр өлшеміне ие. Құрылымы жағынан ықшам. Ол ST7701 IC драйверін пайдаланады және RGB интерфейсін қолдайды (оны MIPI интерфейсі ретінде теңшеуге болады).
Біз сіздің негізгі қажеттіліктеріңізді қанағаттандыру үшін теңшелген дисплей шешімдерін ұсынамыз және дисплей құрамдастарын жабдықтың жалпы өнеркәсіптік дизайнына үздіксіз біріктіруге көмектесеміз.
Дөңгелек дисплейлер смарт тұрмыстық техникадағы дәстүрлі шаршы экрандарды көбірек алмастыруда.
Үздіксіз өнеркәсіптік дизайн: Дөңгелек дисплейлер тікбұрышты экран мен кофе машиналарында, ауа тазартқыштарда және смарт динамиктерде жиі кездесетін қисық, цилиндрлік пішіндер арасындағы көрнекі қайшылықты жояды. Экран бұзбай, өнім сұлбасына біріктіріледі.
Тұтқаны ауыстыру: Көптеген құрылғылар температураны, жылдамдықты немесе режимді таңдау үшін әлі де физикалық айналмалы тұтқаларды пайдаланады. Дөңгелек сенсорлық дисплей тұтқаның функциясын динамикалық белгішелермен, реттелетін сезімталдықпен және механикалық тозусыз цифрлық түрде қайталай алады, сонымен бірге басып шығарылған теруге қарағанда көбірек ақпаратты ұсынады.
Ықшам кеңістікті жақсырақ пайдалану: Кішкентай басқару панелдерінде дөңгелек орналасу тікбұрышты экрандардың бос бұрыштық аймақтарын болдырмайды. 480×480 шаршы пиксель массиві қол жетімді дисплей аймағын толық пайдалана отырып, дөңгелек қарау аймағына табиғи түрде карта жасайды.
Күшті визуалды фокус: дөңгелек интерфейстер пайдаланушының көзін басқару панелінің ортасына тартады, бұл іске қосу/тоқтату, температураны реттеу немесе смарт кофе машиналары мен ас үй құрылғыларындағы режимді таңдау сияқты негізгі функциялар үшін өте қолайлы.
Өнім желілеріндегі тұрақты эстетика: Құрылғы брендтері бірнеше өнімдерде дөңгелек дисплей модульдерінде стандартталады: кофе машиналары, ауа тазартқыштар, кір жуғыш машиналар сатып алу мен түгендеуді жеңілдете отырып, бірыңғай дизайн тілін жасайды.
Сенсорлық + дисплей интеграциясы: оптикалық байланыстыру және PCAP сенсорымен біріктірілген дөңгелек дисплей ылғалға, майға және күнделікті тазалауға ұшыраған ас үй құрылғылары үшін өте маңызды, тығыздалған, тазалау оңай алдыңғы панельге айналады.
Ақылды тұрмыстық құрылғылар үшін дәстүрлі ауа саңылаулары құрылымдарымен салыстырғанда, оптикалық байланыстыру өнімнің жоғары деңгейін көрсететін неғұрлым біріктірілген дисплей әсерін береді.
Сенсорлық панельді дисплейге біркелкі байланыстыру арқылы бұл шешім ауа саңылауынан туындайтын көрінетін жарық шағылыстарын тиімді түрде азайтады және әртүрлі ылғалдылық деңгейлерінде ылғалдың түсуін болдырмайды. Ол әлдеқайда таза алдыңғы бетті жасайды, бұл оны әсіресе эстетикалық талаптары бар үй өнімдері үшін өте қолайлы етеді.
Бұл технологияны ақылды кофе машиналары, ауа тазартқыштар, ас үй құрылғылары, кір жуғыш машинаның басқару панелдері және смарт пештер сияқты әртүрлі құрылғылар конструкцияларында кеңінен қолдануға болады.
Небәрі 56,18 × 59,71 × 2,26 мм, 2,1 дюймдік дөңгелек сенсорлық дисплейдің өте ықшам механикалық ізі бар, қатаң ішкі кеңістік шектеулері бар қолданбалар үшін өте қолайлы. Оның 480x480 ажыратымдылығы ықшам басқару панельдерін құрастырумен біркелкі біріктірілген шаршы пайдаланушы интерфейсін береді.
Біз келесі жұмыс үрдісіне негізделген клиенттермен теңшелген шешімдерді талқылай аламыз:
Дисплей өлшемі → Сенсорлық панель → Қақпақ әйнегі → Ламинация → Интерфейс конфигурациясы → Механикалық құрылым
Әртүрлі жобалар үшін әртүрлі экран өлшемдері, арақатынастары, орнату құрылымдары немесе арнайы пайдалану жағдайларына бейімделген сенсорлық шешімдер қажет болуы мүмкін. Сондықтан, өніміңіздің бастапқы дизайн кезеңіне арнайы әзірлеуді біріктіруді ұсынамыз. Сіздің нақты қажеттіліктеріңізге қатысты терең байланыс арқылы біз жоғары теңшелген шешімдерді ұсына аламыз.
Бұл 2,1 дюймдік дөңгелек сенсорлық дисплей шешімі жинағы сенсорлық функцияны тұтынушының негізгі басқару жүйесімен үздіксіз біріктіруге мүмкіндік беретін I2C сенсорлық интерфейсін қолдайды.
Дисплей өнімділігі тұрғысынан экранның жарықтығы 300 кд/м² және 800:1 контраст қатынасы бар. Ол барлық бағыттар бойынша 80°-қа дейінгі кең көру бұрыштарын ұсынады және RGB және MIPI дисплей интерфейстері үшін опцияларды ұсынады.
| 1-2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15-16 | 17 | 18 | 19-22 | 23 | 24-30 |
| VCC | RESET | Т.Е | GND | D0N | D0P | GND | D1N | D1P | GND | CLKN | CLKP | GND | NC | GND | LEDDA | LEDK | IOVCC | NC |
| 1 | 2-3 | 4 | 5 | 6 | 7-8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16-21 | 22-27 | 28-33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| LEDDA | LEDK | GND | VCC | RESET | NC | SDA | SCK | CS | DCLK | DE | VS | HS | BO-B5 | G0-G5 | R0-R5 | GND | TP-INT | TP-SDA | TP-SCL | TP-RESET | TP-VCC | GND |
Бұл көрнекті сипаттамалар пайдаланушылардың адам мен машина әрекеттесуі (HMI) қажеттіліктерін толығымен қанағаттандыратын ықшам тұрмыстық техниканың интерактивті интерфейстерінің практикалық негізін қалайды.
Әрбір тұтынушы құрылғысының бірегей дисплей интерфейсі және ерекше өнеркәсіптік дизайны бар. Біздің әртүрлі тұтынушылар базасына қызмет көрсету үшін біз OEM және ODM теңшеу қызметтерін ұсынамыз. Біз пайдаланушы сенсорлық панельдер, реттелетін қақпақ әйнегі, әртүрлі интерфейс опциялары, теңшелген FPC кабельдері, логотипті жібек экранды басып шығару және реттелетін жарықтық пен оптикалық параметрлер сияқты нақты талаптарға негізделген арнайы шешімдерді талқылай аламыз.

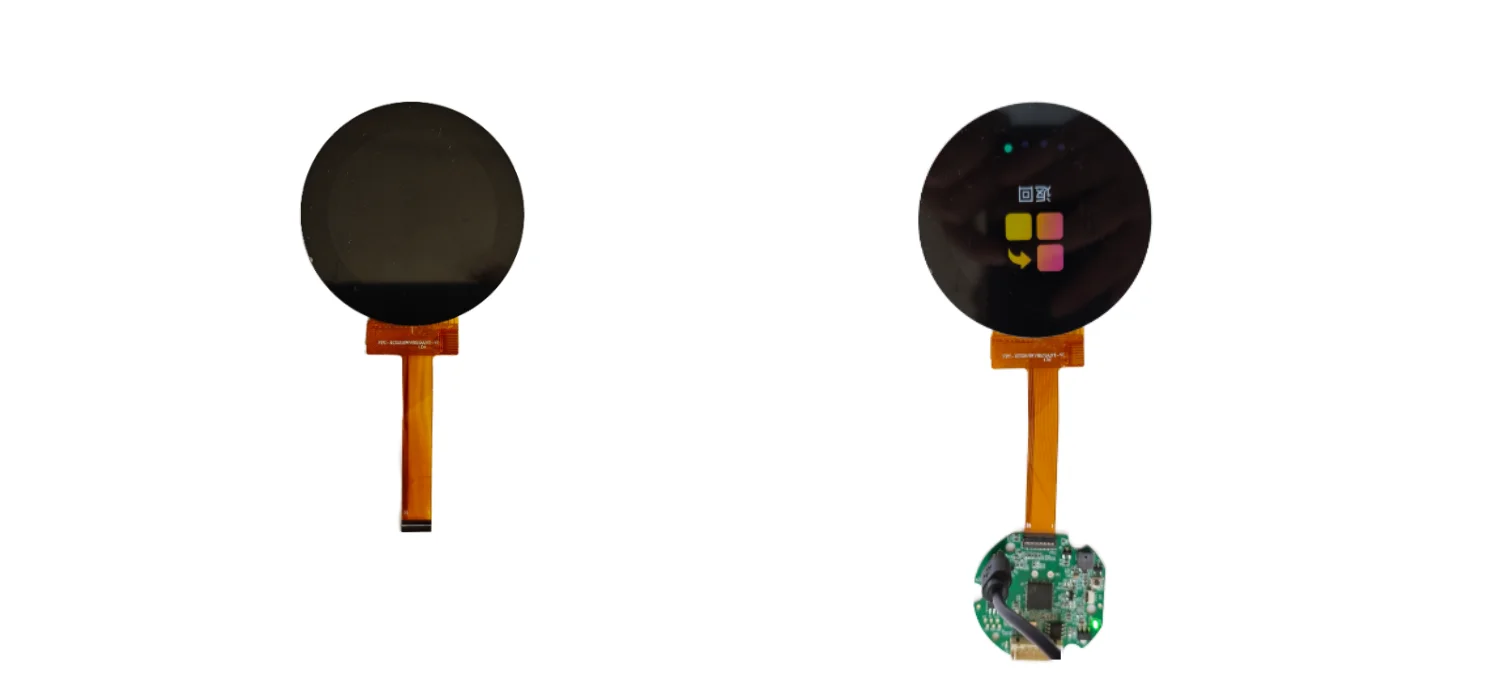

Анықтамалық 2,1 дюймдік дөңгелек сенсорлық дисплей шешіміне қоса, біз сонымен қатар сериялық порт тақталары сияқты опцияларды қоса, біріктірілген дисплей драйвер тақтасын теңшеу қызметтерін ұсынамыз.
1.Талапты растау: дисплей өлшемін, ажыратымдылығын, сенсорлық функциясын және орнату кеңістігін бөлісіңіз.
2. Шешім дизайны: Біз сенсорлық панельді, қақпақ әйнегін және интерфейс конфигурациясын ұсынамыз.
3. Үлгіні әзірлеу: механикалық және электрлік тексеруге арналған прототипті құрастыру.
4.Дизайнды тексеру: сәйкестікті, сенсорлық өнімділікті және оптикалық әсерді бірлесіп қарау.
5.Жаппай өндіріс: жөнелту алдында толық тексеруден өткен тұрақты пакетті жеткізу.
Ертерек қатысу ұсынылады: дизайнды стандартты модульге мәжбүрлеудің орнына дисплей жинағын өнеркәсіптік дизайнға бейімдей аламыз.

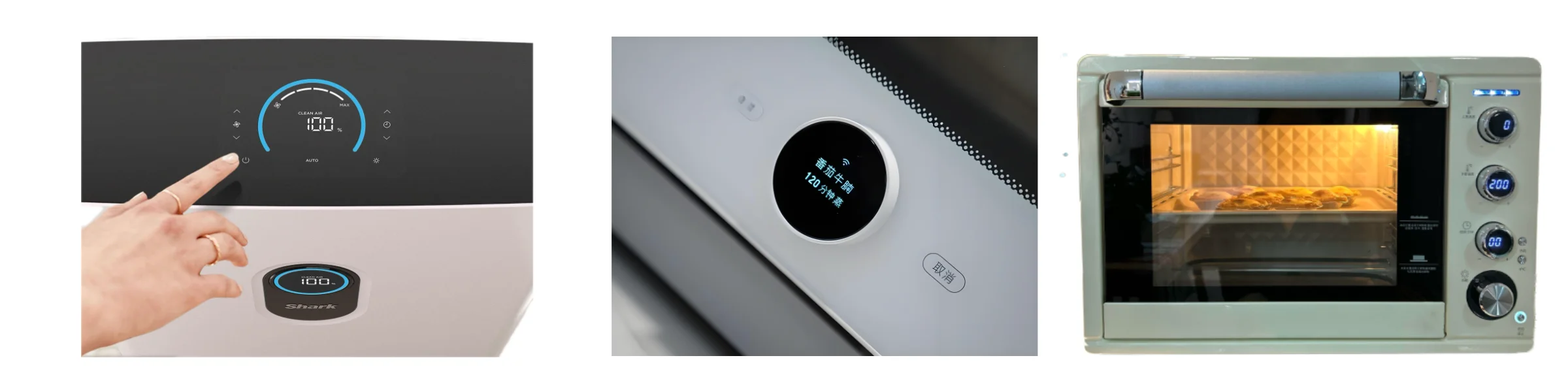

Біздің дисплей шешімдеріміз әртүрлі смарт үй және құрылғылар өнімдеріне кеңінен қолданылады, соның ішінде:
Ақылды кофе машиналары: сенсорлық басқару элементтері заманауи және интерактивті пайдаланушы интерфейсін қамтамасыз етеді.
Ауа тазартқыштар: ықшам сенсорлық дисплей жинақтары әртүрлі функцияларды жылдам реттеуге мүмкіндік береді.
Ақылды ас үй құрылғылары: күріш пештері, пештер және сорғыштар сияқты өнімдер үшін біз айналмалы тұтқа функционалдығы бар сенсорлық дисплейлерді ұсынамыз.
Кір жуғыш машиналар мен кептіргіштер: дисплейлер жұмыс күйінің интуитивті көрінісін қамтамасыз ете отырып, жуу және кептіру бағдарламаларын жылдам таңдауға мүмкіндік береді.
Жоғарыда аталған құрылғылардың барлық санаттары үшін біз сіздің арнайы техникалық талаптарды қанағаттандыра аламыз.

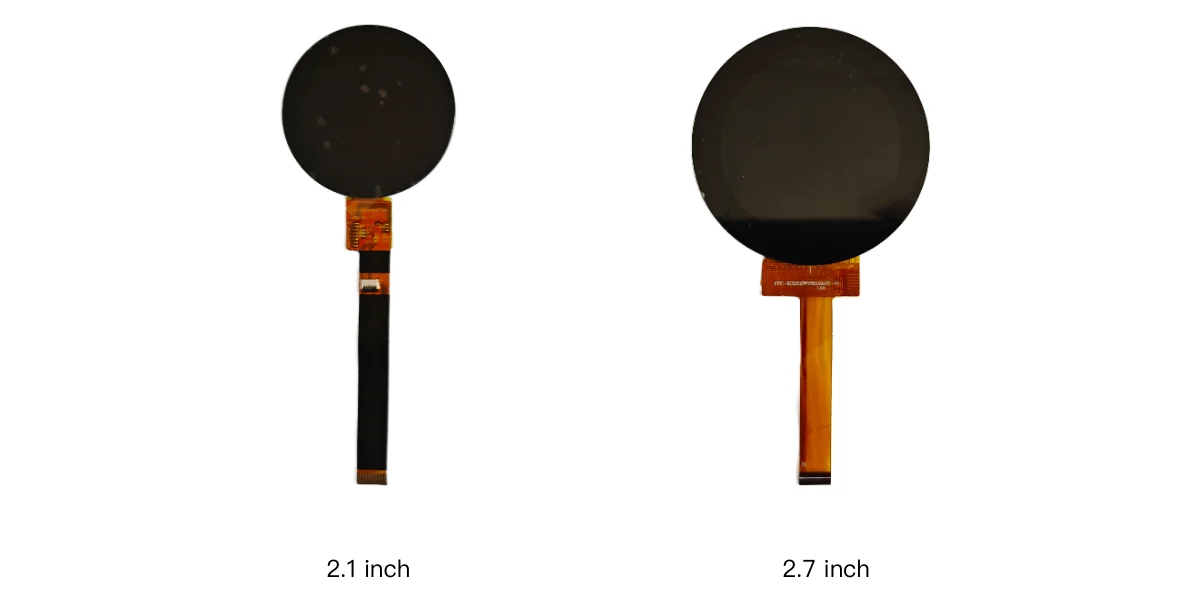

Жоқ, біз опциялардың кең ауқымын ұсынамыз. 2,1 дюймдік жинаққа қоса, біз 1,6 дюймдік, 2,7 дюймдік, 5 дюймдік және басқа өлшемдерді де қамтамасыз етеміз. Арнайы таңдау өнім талаптарына байланысты.
Иә. Сенсорлық панельдер сіздің қажеттіліктеріңізді қанағаттандыру үшін толығымен реттелуі мүмкін, соның ішінде сыртқы пішіні, қақпақ әйнегі үшін арнайы бет өңдеулері, FPC кабелінің дизайны және т.б.
Иә. Біз СКД модулін немесе сенсорлық тақтаны бөлек жеткізе аламыз. Біз сондай-ақ сенсорлық панелі жоқ, тек қақпақ әйнегі ламинатталған шешімді қолдаймыз.
Иә. Ықшам сенсорлық дисплейдің бұл түрі смарт кофе машиналары, ауа тазартқыштар, ас үй құрылғылары және басқа да интеллектуалды басқару терминалдары сияқты қолданбаларға соңғы талаптарды ескере отырып жарамды.
Иә. Тұтынушылар бізбен теңшелген талаптарды, соның ішінде дисплей өлшемін, сенсорлық панельді, қақпақ әйнегін, толық ламинацияны, интерфейс түрін және механикалық интеграцияны талқылай алады.
Ең дұрысы, қажетті экран өлшемін, ажыратымдылықты, сенсорлық функцияны, қақпақ әйнегінің өлшемдерін, орнату кеңістігін, интерфейс талаптарын, жұмыс ортасын және болжалды мөлшерді көрсетіңіз. Бұған қоса, өнім сызбаларын немесе 3D корпус файлдарын ұсыну механикалық бағалауымыз үшін өте тиімді болар еді.
Егер сіз жаңа тұрмыстық техника жасап жатсаңыз, біз сіздің өнімге қойылатын жалпы талаптарды жан-жақты бағалау үшін дизайн кезеңінің ең басында қатысуға қуаныштымыз.
SKY-TDM арнайы қажеттіліктерді, соның ішінде дисплей өлшемін, сенсорлық шешімді, қақпақ әйнегін және реттелетін драйвер тақталарын бағалау үшін біздің тұтынушылармен тығыз жұмыс істей алады. Бұл бірлескен тәсіл жарамсыз стандартты құрылымды орналастыру үшін жалпы дизайнды бұзу қажеттілігін болдырмай, мінсіз дайын өнімді жасауға көмектеседі.
Алдағы жобаларыңызды талқылау үшін кез келген уақытта бізге хабарласыңыз.
