Бүгінгі таңда өнеркәсіптік жабдыққа арналған сыйымдылық сенсорлық панельдерді таңдағанда, негізгі назар әдетте экран өлшеміне, сенсорлық нүктелерге, қақпақ шынысына және оптикалық ламинацияға аударылады. Дегенмен, бір негізгі техникалық ерекшелікті елемеуге болмайды: сенсорлық сигнал интерфейсі.
Өнеркәсіптік сыйымдылық сенсорлық панельдер үшін USB және I²C арасындағы нақты айырмашылық неде? Ең бастысы, жобаңыз үшін дұрыс интерфейсті қалай таңдау керек?
OEM және ODM клиенттері үшін таңдау негізінен хост жүйесіне, контроллер архитектурасына, бағдарламалық құрал ортасына және механикалық дизайнға байланысты.
SKY-TDM USB, I²C және басқа интерфейс опцияларын қолдайтын өндірістік HMI, медициналық құрылғылар, ендірілген жүйелер, смарт терминалдар және автоматтандыру қолданбалары үшін теңшелген сыйымдылық сенсорлық панельдерін ұсынады.
Ол сенсорлық деректерді USB байланыс протоколы арқылы хост жүйесіне жібереді. USB ең кең тараған перифериялық интерфейстердің бірі болғандықтан, ол өнеркәсіптік компьютерлерге, Windows/Linux/Android платформаларына, өзіне-өзі қызмет көрсететін дүңгіршектерге, коммерциялық дисплейлерге және ендірілген компьютерлерге қосылу үшін тамаша таңдау болып табылады.
USB-нің ең үлкен артықшылығы - оның ыңғайлылығы. Әзірлеу топтары сенсорлық панельді негізгі ПХД-де арнайы байланыс схемаларын жасамай-ақ негізгі жүйеге оңай қоса алады, бұл өнімді әзірлеу уақытын айтарлықтай қысқартады.
I²C – енгізілген жүйелердегі жалпы сериялық байланыс интерфейсі.
I²C сенсорлық панельдері микроконтроллерлермен немесе процессорлармен I²C шинасы арқылы тікелей байланысады, бұл оларды реттелетін аппараттық дизайн үшін тамаша етеді.
Мысалы, өнеркәсіптік жобада негізгі басқару тақтасы бар болса, әдетте сенсорлық контроллерді I²C арқылы процессорға қосқан жөн. Бұл жағдайда I²C сыртқы перифериялық құрылғы емес, аппараттық құрылымның ажырамас бөлігі ретінде әрекет етеді.
| Ерекшелік | USB сенсорлық тақтасы | IIC сенсорлық тақтасы |
| Интеграция әдісі | Сыртқы перифериялық | Енгізілген байланыс |
| Өнеркәсіптік ДК | Өте жақсы | Ыңғайсыз |
| Енгізілген MCU | Мүмкін | Өте жақсы |
| ОЖ үйлесімділігі | Жалпы ыңғайлы | Жүйелік интеграцияны қажет етеді |
| Даму | Көптеген компьютерге негізделген жобалар үшін жылдамырақ | Аппараттық/микробағдарламаны әзірлеуді қажет етеді |
| PCB интеграциясы | Тікелей азырақ | Жоғары интеграцияланған |
| Кабельді қолдану | Неғұрлым икемді | Қысқа қосылымдарға жақсырақ |
| Аппараттық құралдарды теңшеу | Жақсы | Өте жақсы |
| Әдеттегі пайдалану | HMI, киоск, ДК негізіндегі терминал | Енгізілген HMI, арнайы жабдық |
Сондықтан бірдей сенсорлық панель өлшемі USB және IIC нұсқаларында қол жетімді болуы мүмкін.
Сенсорлық технология ұқсас болуы мүмкін, бірақ жүйені біріктіру әдісі басқаша.
●Оңай интеграция: өнеркәсіптік HMI жүйелері үшін USB сенсорлық панельдерін біріктіру оңайырақ, себебі хост платформасы USB-ны қолдайды.
●Тамаша платформа үйлесімділігі: нарықтағы негізгі операциялық жүйелер USB-ді қолдайды, бұл оны Windows, Android және Linux үшін стандартты интерфейс етеді.
●Оқшау HMI жүйелері үшін өте қолайлы: Оқшау компьютерлерді немесе ендірілген компьютерлерді пайдаланғанда, USB ыңғайлы байланыс қосылымын қамтамасыз етеді.
●Жеделдетілген әзірлеу: жобаның бастапқы кезеңдерінде USB арнайы байланыс интерфейстерін алдын ала әзірлеуді қажет етпей-ақ сенсорлық панельдің ыңғайлылығын жылдам бағалауға мүмкіндік береді.
●Енгізілген интеграцияға арналған: сенсорлық панель ендірілген жүйеге тікелей біріктірілген кезде, I²C интерфейсі ең қолайлы таңдау болып табылады.
●Қарапайым автобус архитектурасы: I²C екі сымды байланыс құрылымын пайдаланады, ол шектеулі интерфейс ресурстары бар кірістірілген ПХД үшін өте тартымды.
●Үлкенірек жабдықты басқару: жеке басқару тақталары мен микробағдарламаларды дербес әзірлейтін тұтынушылар үшін I²C интерфейсі сенсорлық байланыс архитектурасын көбірек басқаруды қамтамасыз етеді.
●Теңшелетін құрылғылар үшін өте қолайлы: I²C әсіресе сенсорлық панелі мен негізгі басқару тақтасы синхронды түрде жасалған OEM құрылғылары үшін пайдалы.
Әртүрлі интерфейстер әртүрлі артықшылықтарды ұсынады және бірде-бір сенсорлық интерфейс барлық өнеркәсіптік HMI сценарийлеріне сәйкес келмейді. Сіз келесі нұсқауларға жүгіне аласыз:
●Өнеркәсіптік компьютерлер + сенсорлық панельдер: USB әдетте ыңғайлырақ таңдау болып табылады.
●MCU + ендірілген сенсорлық панельдер: I²C әдетте оңтайлы таңдау болып табылады.
●Таңдамалы басқару тақталары: I²C аппараттық құралдарды тереңірек біріктіруді қамтамасыз етеді.
●Жылдам прототиптеу: USB бастапқы тестілеу мен бағалауды жеңілдетеді.
●Жаппай өндіріс: USB және I²C екеуі де өміршең; соңғы шешім нақты аппараттық және бағдарламалық жасақтама архитектурасына негізделуі керек.

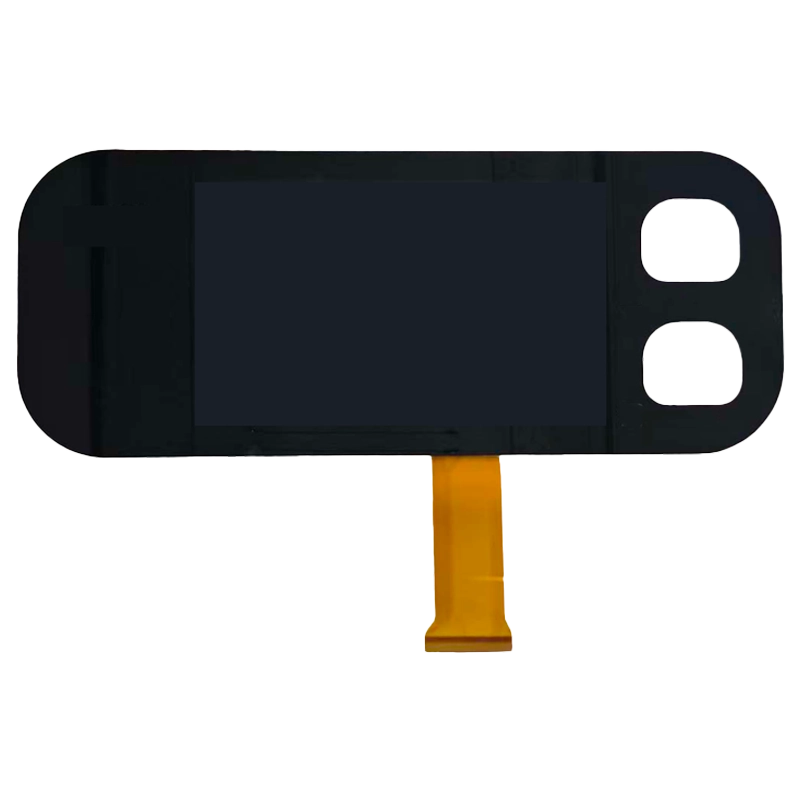

Біздің сенсорлық панельдер қазіргі уақытта өнеркәсіптік HMI және ендірілген қолданбалар үшін әртүрлі экран өлшемдерін қамтитын USB/I²C сыйымдылығы бар сенсорлық панель өнімдерін ұсынады.
Бұл өте маңызды сұрақ.
Байланыс интерфейсі сенсорлық деректерді жіберуге жауапты болғанымен, жалпы сенсорлық тәжірибе бірнеше факторлардың тіркесімі арқылы анықталады. Оларға, ең алдымен, мыналар жатады: сенсорлық сенсордың дизайны, сенсорлық IC, микробағдарлама, сенсорды бағыттау, қақпақ әйнегінің қалыңдығы, сенсорлық қолғапты қолдау, EMI/ESD ортасы, оптикалық ламинация процесі және хост жүйесі. Сондықтан, USB және I²C арасында таңдау өнеркәсіптік сенсорлық панельді әзірлеудегі бір ғана қадам және сенсорлық өнімділікке әсер етпейді.
Жобаны жобалаудың басында келесі бес негізгі тармаққа негізделген сәйкес интерфейсті анықтауға болады:
●Хост платформасын тексеріңіз: сенсорлық панель өнеркәсіптік компьютерге, Android аналық платасына, Linux жүйесіне немесе MCU-ға қосыла ма?
●Негізгі контроллерді тексеріңіз: аналық плата USB немесе I²C интерфейстерін қамтамасыз ете ме?
●Механикалық құрылымды тексеріңіз: сенсорлық панель контроллері қайда орналастырылады? FPC немесе таспа кабелі қанша болуы керек? Қосқыш қай жерде орнатылады?
●Бағдарламалық құрал ортасын тексеріңіз: әзірлеу тобында қажетті драйвер немесе микробағдарлама қолдауы әлдеқашан бар ма?
●Өндіріс жоспарын тексеріңіз: Егер өнім жаппай өндіріске шыққалы тұрса, соңғы ПХД дизайнын жасамас бұрын интерфейсті таңдауды растау керек.
Кәсіби өнеркәсіптік сенсорлық панельді тек экран өлшеміне қарай таңдауға болмайды. Толық шешім келесі элементтерді жан-жақты қарастыруды талап етеді:
Технология → Сенсор → Контроллер IC → Интерфейс → Қақпақ әйнегі → FPC → Микробағдарлама → Механикалық интеграция → Қолданба ортасы
Бұл кешенді тәсіл әсіресе өнеркәсіптік жабдықтар, медициналық құрылғылар, автоматтандыру жүйелері және ұзақ мерзімді жұмыс істеуге арналған басқа да өнімдер үшін өте маңызды.
Сондықтан дұрыс интерфейс міндетті түрде ең жоғары сипаттамаларға ие интерфейс емес, тұтынушының толық өніміне сенімді түрде біріктірілуі мүмкін.
Өнеркәсіптік HMI құрылғыларын, медициналық құрылғыларды, автоматтандыру жүйелерін, өзіне-өзі қызмет көрсететін дүңгіршектерді немесе ендірілген өнімдерді жасап жатсаңыз, сенсорлық экран өлшемін, хост платформасын, операциялық жүйені, механикалық сызбаларды және интерфейс талаптарын көрсетіңіз.
SKY-TDMсенсорлық панельдер жобаңызға ең қолайлы сенсорлық панельді және интерфейс конфигурациясын ұсына алады.
Теңшелген USB, I²C немесе біріктірілген USB + I²C сыйымдылық сенсорлық спанель шешімдері үшін бүгін бізге хабарласыңыз.
