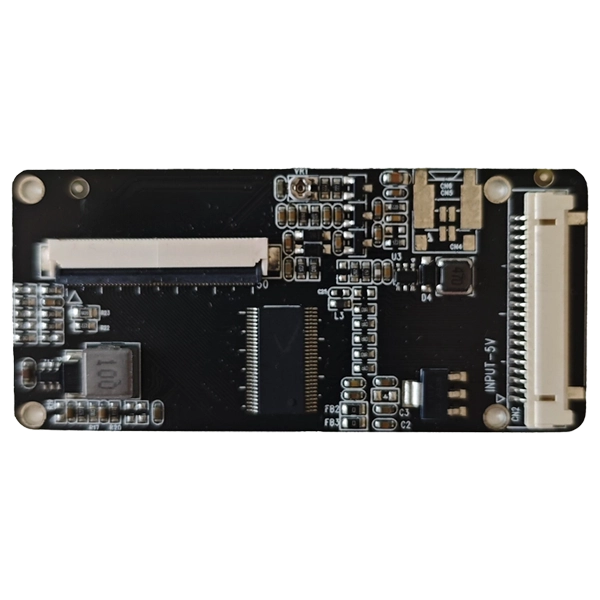

LVDS-тен TTL сигналын түрлендіру тақтасы

Өнеркәсіптік СКД панельдері дамып келе жатқандықтан, көптеген ендірілген жүйелер әртүрлі дисплей интерфейстері арасында сенімді сигнал түрлендіруді қажет етеді. SKY-TDMLVDS-тен TTL сигналын түрлендіру тақтасытамаша кескін сапасы мен жүйе тұрақтылығын сақтай отырып, жалпы шығындарды азайта отырып, LVDS шығыстары арқылы TTL/RGB TFT LCD панельдерін басқаруды қажет ететін инженерлерге кәсіби шешім ұсынады.

Өнеркәсіптік орталар үшін арнайы әзірленген бұл түрлендіргіш тақта талап етілетін жағдайларда тұрақты жұмысты қамтамасыз ету үшін жоғары тиімді қуатты басқаруды, оңтайландырылған ПХД орналасуын және өнеркәсіптік деңгейдегі құрамдастарды біріктіреді. Тұтынушы деңгейіндегі баламалармен салыстырғанда ол жоғары EMC (Электромагниттік үйлесімділік) өнімділігін, төмен EMI (электромагниттік кедергі) шығарындыларын, ұзағырақ жұмыс істеу мерзімін және өнеркәсіптік СКД модульдерімен жоғары үйлесімділікті ұсынады.

Жаңа СКД-ны бар жабдыққа біріктіру немесе ескі жүйелерді жаңарту, бұл тақта әзірлеу уақытын тиімді қысқартады және жүйе интеграциясын жеңілдетеді.

Ұзақ мерзімді өнеркәсіптік сенімділікке арналған

Стандартты әзірлеу тақталарынан айырмашылығы, бұл LVDS to TTL сигналын түрлендіру тақтасы өнеркәсіптік орталарда үздіксіз жұмыс істеу үшін оңтайландырылған.

Оған мыналар кіреді:

- Өнеркәсіптік деңгейдегі ПХД дизайны

- Тұрақты LVDS кіріс архитектурасы

- TTL/RGB 50 істікшелі СКД шығысы

- Төмен шуы бар қуат көзінің дизайны

- Жоғары тиімді жарықдиодты жарықтандыру драйвері

- реттелетін VCOM кернеуі

- Керемет EMC өнімділігі

- Төмен қуат тұтыну

- Жоғары жылдамдықты сигналдың тұтастығы

- Ұзақ өмірлік цикл компоненттері

Шағын механикалық дизайн оны орнату кеңістігі шектеулі ендірілген өнімдерге де қолайлы етеді.

Негізгі мүмкіндіктер

Өнеркәсіптік деңгейдегі сигналдың тұрақтылығы

Мұқият оңтайландырылған дифференциалды маршруттау сигналдың бұрмалануын азайтады және кескіннің тұрақты берілуін қамтамасыз етеді.

Тамаша EMC өнімділігі

ПХД орналасуы және қуат дизайны электромагниттік кедергілерді азайтып, өнеркәсіптік жабдық үшін сертификаттауды жеңілдетеді.

Жоғары үйлесімділік

TTL/RGB 50 істікшелі интерфейстерді қолданатын өнеркәсіптік TFT LCD панельдерінің кең ауқымын қолдайды.

Қуатты тиімді басқару

Біріктірілген жоғары тиімді қуат схемасы жылу өндіруді азайтады және жалпы сенімділікті арттырады.

Реттелетін VCOM тізбегі

Инженерлер әртүрлі СКД панельдері үшін дисплей өнімділігін дәл реттеуге мүмкіндік береді.

Тұрақты жарықдиодты жарықтандыру драйвері

Керемет ұзақ мерзімді тұрақтылықпен тұрақты жарықтылықты қамтамасыз етеді.

Жеңіл жүйе интеграциясы

Стандартты қосқыштар орнатуды жеңілдетеді және өнімді әзірлеу циклдерін қысқартады.

Типтік сипаттамалар

TTL FFC 50 PIN T-CON интерфейсі

HRS DF14-20/DF19-20 LVDS интерфейсі

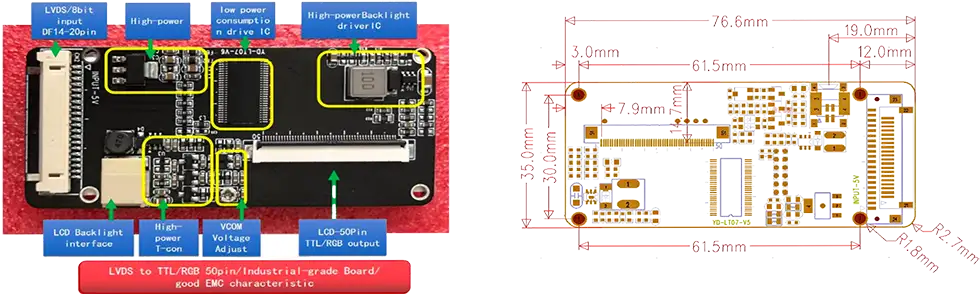

Өлшемдері

Қолданбалар

Бұл тақта өнеркәсіптік қолданбаларға арналған және өнеркәсіптік HMI, өнеркәсіптік жабдық, лотерея машиналары және медициналық құрылғылар сияқты талап етілетін өнеркәсіптік орталарға өте қолайлы.

Қазіргі уақытта бұл өнім арнайы интерфейс сигналдарын қолдайды. Егер сізге әртүрлі интерфейс сигналдары қажет болса, СКД интерфейсінің спецификацияларын беріңіз, және біз сіздің қажеттіліктеріңізді қанағаттандыру үшін тақтаны сәйкесінше қайта жасақтаймыз.

Бұл тақтаны қашан пайдалану керек және тікелей LVDS панелінің қосылымы

Сізге бұл түрлендіру тақтасы қашан қажет?

Көптеген өнеркәсіптік СКД панельдері бүгінде LVDS немесе eDP интерфейстерін пайдаланады. Дегенмен, көптеген ескі жабдық конструкциялары және белгілі бір арнайы дисплей модульдері әлі де TTL/RGB (параллель RGB) сигналдарын қажет етеді. Бұл тақта қажет болған кезде:

Бұл тақтаны пайдаланыңыз, егер:

- Жүйе LVDS сигналдарын шығарады, бірақ СКД панелі TTL/RGB кірісін қажет етеді

- Сізде 50 істікшелі TTL интерфейсі бар бұрынғы дисплей тақтасы бар

- Сіз жүйені жаңартып жатырсыз, бірақ бар TTL панелін сақтайсыз

- LVDS сигнал көздерін пайдаланып TTL панельдерін тексеру немесе тексеру қажет

Тікелей LVDS қосылымы жеткілікті, егер:

- Сіздің көзіңіз де, панель де LVDS пайдаланады (түрлендіру қажет емес)

- Панельде eDP немесе HDMI кірістері бар

- Сіз заманауи интерфейс панельдері бар жаңа жүйені жобалап жатырсыз

Бұл тақта конверсия сценарийі үшін арнайы әзірленген --- инженерлерге бар TTL панелдерін жаңа LVDS жабдықталған өнеркәсіптік компьютерлермен немесе енгізілген контроллерлермен қайта пайдалануға мүмкіндік береді.

Инженерлік артықшылықтар

Біз OEM тұтынушылары СКД интеграциясы кезінде кездесетін нақты мәселелерді шешеміз. Әртүрлі LVDS шығыс көздері мен арнайы 50 істікшелі TTL СКД панельдері арасындағы түрлендіруді қолдау арқылы біз жүйені қайта құру қажеттілігін жоямыз. Тақтада өнімнің жалпы тұрақтылығын арттыру үшін кернеудің ауытқуын азайтатын тәуелсіз қуат архитектурасы бар, ал өнеркәсіптік деңгейдегі ПХД бағыттау EMC өнімділігін айтарлықтай жақсартады және жүйе кедергісін азайтады. Сонымен қатар, біз жан-жақты теңшеуді ұсынамыз; Интерфейс анықтамаларына, қосқыш түрлеріне және монтаждау саңылауларының позицияларына қойылатын талаптарды ғана қамтамасыз етіңіз, біз сіздің жабдыққа тамаша сәйкес келетін толық дизайнды жеткіземіз.

Неліктен АҚШ-ты таңдау керек

Бізді таңдау LVDS-ті TTL сигналына түрлендіру тақтасын сатып алудан да көп нәрсені білдіреді --- сіз өнеркәсіптік дисплей интеграциясы бойынша тәжірибелі инженерлік одақтаспен серіктессіз.

Біз OEM және ODM реттелетін әзірлеуді, СКД үйлесімділігін бағалауды, кабельді теңшеуді, микробағдарламаны оңтайландыруды, шағын топтаманы прототиптеуді, жаппай өндіріс мүмкіндіктерін, қатаң сапаны тексеруді және өнімнің ұзақ мерзімді қолжетімділігін қамтитын кешенді, бір терезе шешімдерін ұсынамыз. Біздің «барлығы бір» көзқарасымыз көбінесе бірнеше жеткізушілерден сатып алумен байланысты қажетсіз сапа тәуекелдерін жоюға көмектеседі.

Жиі қойылатын сұрақтар

1-сұрақ: Қандай СКД панельдері осы LVDS-тен TTL сигналын түрлендіру тақтасымен үйлесімді?

A: Тақтада бірдей түйреуіш анықтамасы бар 50 істікшелі TTL/RGB СКД панельдері үшін кең қолдау бар.

2-сұрақ: қосқышты теңшеуге бола ма?

A: Иә. Қосқыш түрін, түйреуіш тағайындауын, кабель ұзындығын және интерфейс анықтамасын толығымен теңшеуге болады.

3-сұрақ: Басқарма әртүрлі рұқсаттарды қолдай ма?

A: Иә. Біз әртүрлі СКД ажыратымдылықтары мен уақыт талаптарына бейімделген сәйкес микробағдарлама және аппараттық құрал конфигурацияларын қамтамасыз етеміз.

4-сұрақ: Бұл өнім өнеркәсіптік ортаға жарамды ма?

A: Мүлдем. Өнеркәсіптік деңгейдегі құрамдас бөліктермен жобаланған және EMC (Электромагниттік үйлесімділік) өнімділігі үшін оңтайландырылған бұл тақта үздіксіз және тұрақты жұмыс үшін жасалған.

5-сұрақ: Сәйкес LVDS кабельдерін ұсына аласыз ба?

A: Иә. Біз толық кабель жинақтарын, соның ішінде LVDS кабельдерін, артқы жарық кабельдерін, қуат кабельдерін және реттелетін сымдарды ұсынамыз.

6-сұрақ: Сіз техникалық қолдау көрсетесіз бе?

A: Иә. Біздің инженерлік топ сізге СКД үйлесімділігін бағалауда, интерфейсті жөндеуде және жүйені біріктіруде көмектесуге дайын.

7-сұрақ: Әдеттегі жеткізу уақыты қандай?

A: Стандартты үлгілерде әдетте 2-3 аптаға дейін жеткізу уақыты болады. Жеке жобалар үшін жеткізу уақыты дизайнның күрделілігіне байланысты.

8-сұрақ: Үлгіні бағалау қол жетімді ме?

A: Иә. Біз жаппай өндіріске дейін инженерлік тексеруге тапсырыс үлгілерін жоғары көтереміз.

9-сұрақ: Ұзақ мерзімді жеткізу кепілдіктерін ұсынасыз ба?

A: Иә. Өнеркәсіптік жобалар үшін біз өнімнің ұзақ өмірлік циклін қолдаймыз және мүмкіндігінше ұзақ мерзімді жеткізуді жоспарлауды қамтамасыз етеміз.

10-сұрақ: Бұл тақта бір арналы және қос арналы LVDS кірісіне қолдау көрсете ала ма?

A: Стандартты нұсқа бір арналы LVDS кірісін (8-бит) қолдайды. Қосарналы LVDS енгізу талаптары үшін біз СКД панелінің арнайы уақытына және қосқыш сипаттамаларына негізделген тақта дизайнын теңшей аламыз. Бағалау үшін панель үлгісінің нөмірін немесе интерфейс анықтамасын беріңіз.
