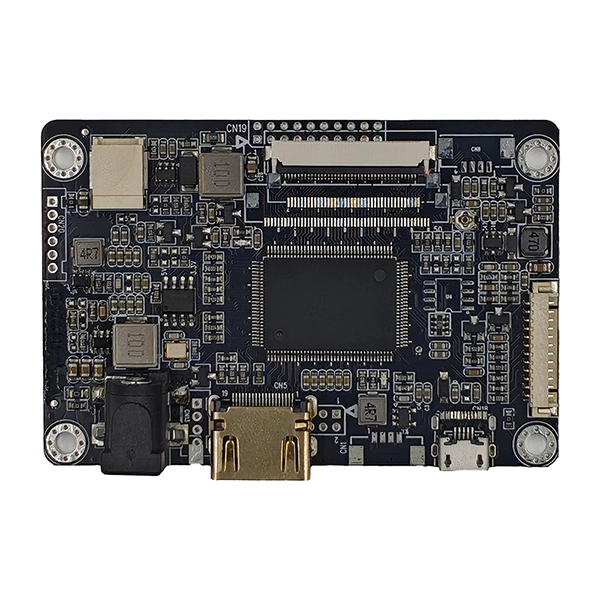

Өнеркәсіптік жабдық үшін дисплей контроллерін таңдау тек бейне сигналдарды түрлендіруден көп нәрсені қажет етеді. Ұзақ мерзімді тұрақтылық, әртүрлі СКД панельдерімен үйлесімділік, икемді теңшеу және сенімді техникалық қолдау бірдей маңызды. SKY-TDMHDMI - TTL интерфейсінің AD тақтасыөнеркәсіптік TFT LCD дисплейлерін басқарудың сенімді шешімін іздейтін OEM өндірушілері үшін арнайы әзірленген.

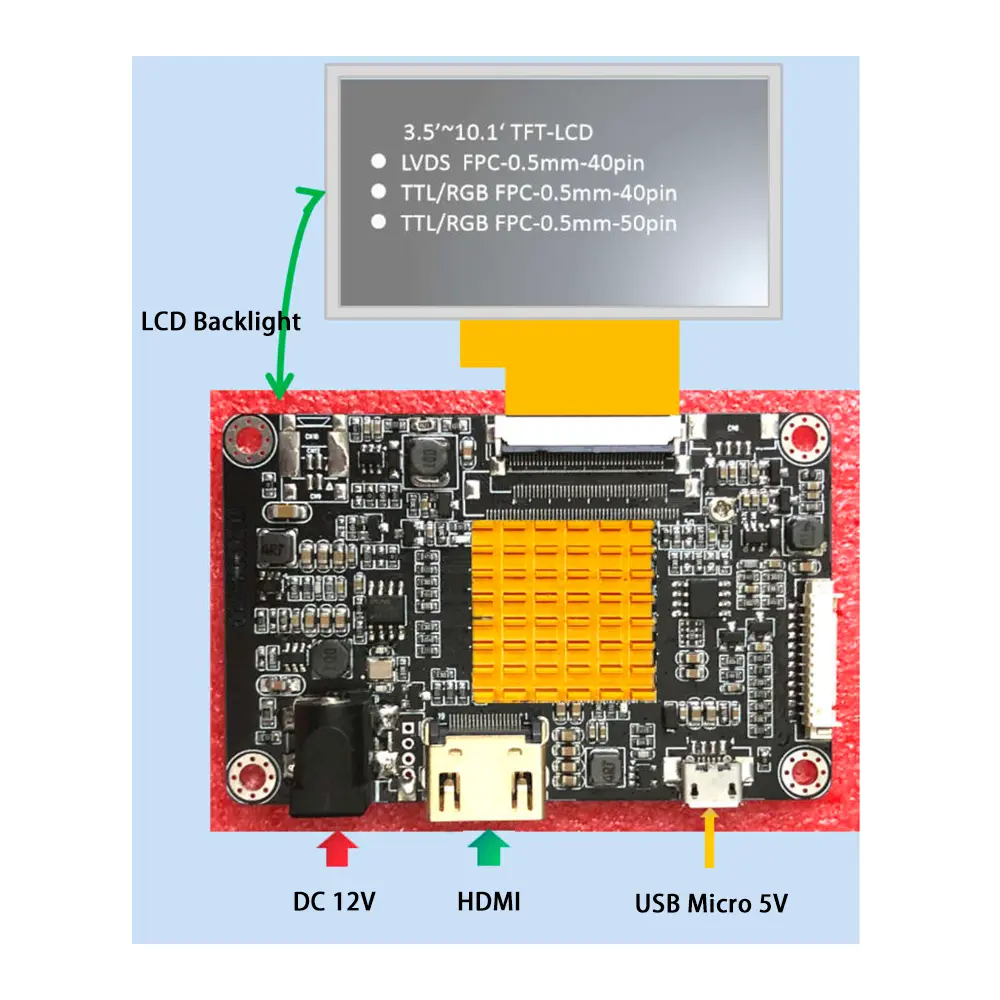

Өнеркәсіптік деңгейдегі архитектураға негізделген бұл контроллер стандартты HDMI сигналдарын TTL/RGB шығысына түрлендіреді, бұл заманауи ендірілген жүйелерге TFT LCD панельдерінің кең ауқымын басқаруға мүмкіндік береді. Тақта әртүрлі TTL интерфейстерін қолдайды, соның ішінде әртүрлі FPC конфигурациялары, реттелетін панельді беру кернеулері, біріктірілген жарық диодты артқы жарығын басқару және реттелетін уақыт параметрлері оны стандартты және теңшелген СКД модульдері үшін қолайлы етеді.
Тұтынушы дисплейінің контроллер тақталарынан айырмашылығы, бұл шешім күрделі өндірістік орталарда үздіксіз жұмыс істеу үшін жасалған. Тұрақты қуатты басқару, оңтайландырылған сигнал тұтастығы және мұқият жобаланған ПХД маршруты EMI азайтады және тіпті электрлік шулы қолданбаларда кескіннің сенімді берілуін қамтамасыз етеді.
Жабдық өндірушілер үшін әзірлеу икемділігі бірдей маңызды. SKY-TDM тұтынушы талаптарына сәйкес микробағдарламаны теңшеуді, дисплей параметрлерін реттеуді, кабель дизайнын, қосқышты модификациялауды, экрандық дисплейді теңшеуді, логотип конфигурациясын және дисплейді оңтайландыруды қамтамасыз етеді. 5 дюймдік қол терминалын немесе үлкенірек өнеркәсіптік оператор панелін біріктірсе де, инженерлер өнімді әзірлеуді жеделдете отырып, аппараттық құралдардың қайта дизайнын азайта алады.
SKY-TDM компаниясының өнеркәсіптік СКД шешімдеріндегі тәжірибесіне сүйене отырып, тұтынушылар панельдерді таңдаудан өндіріске дейін жан-жақты инженерлік қолдау алады, үйлесімділікті, өнімнің ұзақ өмірлік циклдерін және өнеркәсіптік жобалар үшін тұрақты қамтамасыз етуді қамтамасыз етеді.
- Таза өнеркәсіптік деңгейдегі тұрақтылық:Оңтайландырылған қуатты басқару және анти-EMI схемасы өнеркәсіптік қоршаған ортаның кедергілеріне қарсы тұрады, экранның бұрмалануынсыз немесе сигналдың жоғалуынсыз тәулік бойы үздіксіз тұрақты жұмысты қолдайды.
- Plug-and-Play HDMI-TTL түрлендіру:Негізгі өнеркәсіптік басқару хосттарымен, ендірілген жүйелермен және ДК құрылғыларымен үйлесімді заманауи HDMI сигнал көздерін және дәстүрлі TTL/RGB TFT экрандарын біріктіреді.
- Қос вольтты реттелетін дизайн:Қосымша адаптер модульдерінсіз әртүрлі TFT LCD панелінің сипаттамаларына бейімделетін еркін ауысатын 3,3В/5В панельдің шығыс кернеуі.
- Біріктірілген артқы жарық драйвері:Борттық кәсіби жарық диодты жарықтандыруды басқару тізбегі жарықтылықты реттеуді қолдайды, сыртқы артқы жарық жетек модульдерінің қажеттілігін болдырмайды және жүйе сымдарын жеңілдетеді.

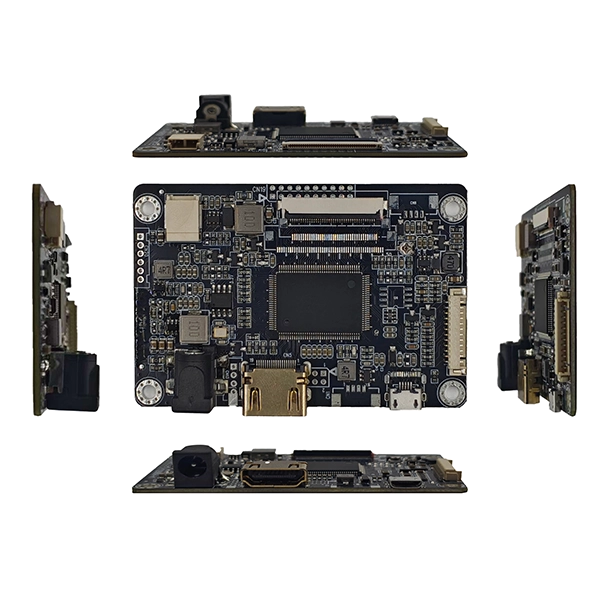

- Ультра ықшам кірістірілген орналасу:Миниатюрленген ПХД құрылымы кеңістігі шектеулі кірістірілген жабдық үшін арнайы әзірленген, бұл тұтынушы қоршауларының кеңістігін барынша пайдалану.
- Толық теңшеу икемділігі:Жекелендірілген микробағдарламаны реттеуді, жүктеу логотипін өзгертуді, OSD мәзірін реттеуді және жобаның эксклюзивті талаптарына сәйкес келетін дисплей параметрін калибрлеуді қолдайды.
Бұл HDMI-TTL интерфейсі AD тақтасы ықшам пішін факторлары мен жоғары сенімділікті талап ететін әртүрлі салаларда ендірілген дисплей сценарийлерінде кеңінен қолданылады. Қолданудың негізгі бағыттары мыналарды қамтиды:
- Өнеркәсіптік HMI және PLC үшін ықшам басқару панельдері
- Портативті медициналық диагностика және сынақ құралдары
- Ғимаратты автоматтандыру және қауіпсіздік мониторингінің дисплей модульдері
- Миниатюралық смарт басқару құрылғылары және қолдық өнеркәсіптік терминалдар
Негізінен шағын өлшемді жабдыққа арналған, ол HDMI-TTL дисплейіне тамаша шешім ретінде қызмет етеді.

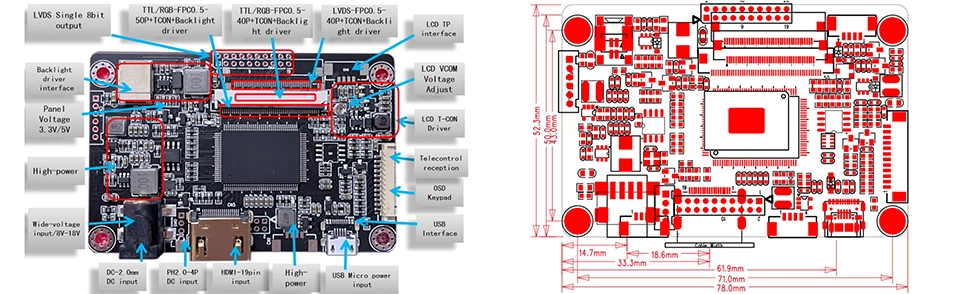

| Ерекшелік | Техникалық сипаттама |
| Бейне енгізу | HDMI |
| СКД шығысы | TTL/RGB/LVDS |
| Панель кернеуі | 3,3/5 В |
| Артқы жарықты басқару | Біріктірілген жарықдиодты драйвер |
| Нәр беруші | Кең тұрақты ток кірісі 8～18V |
| OSD | Сыртқы пернетақтаға қолдау көрсетіледі |
| Микробағдарлама | Реттелетін |
| Жұмыс температурасы | -20°C - 80°C |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | ҚАЛ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- | 32 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- | 4 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- |
| 5 | GND | 6 | VCOM |
| 7 | DVDD | 8 | РЕЖИМ |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | NC | 46 | VCOM |
| 47 | DITHB | 48 | GND |
| 49 | NC | 50 | NC |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VLED- | 2 | VLED+ |
| 3 | GND | 4 | VDD |
| 5 | R0 | 6 | R1 |
| 7 | R2 | 8 | R3 |
| 9 | R4 | 10 | R5 |
| 11 | R6 | 12 | R7 |
| 13 | G0 | 14 | G1 |
| 15 | G2 | 16 | G3 |
| 17 | G4 | 18 | G5 |
| 19 | G6 | 20 | G7 |
| 21 | B0 | 22 | B1 |
| 23 | B2 | 24 | B3 |
| 25 | B4 | 26 | B5 |
| 27 | B6 | 28 | B7 |
| 29 | GND | 30 | DCLK |
| 31 | DISP | 32 | HS |
| 33 | VS | 34 | DE |
| 35 | NC | 36 | GND |
| 37 | X_R | 38 | Y_B |
| 39 | X_L | 40 | Y_T |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCC(3,3/5/12 В) | 2 | VCC(3,3/5/12 В) |
| 3 | VCC(3,3/5/12 В) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | NC | 20 | NC |
| Pin | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | PWM/Vadj |
| 4 | ҚОСУ/ӨШІРУ |
| 5 | +12В/5В |
| 6 | +12В/5В |
Аппараттық құралдан бағдарламалық жасақтамаға дейін толық процесті теңшеуге қолдау көрсететін жеке дисплейді біріктіру мәселелерін шешу үшін өнеркәсіптік жабдық өндірушілеріне мақсатты инженерлік теңшеуді қамтамасыз етеміз:
- Дисплей параметрін теңшеу:Теңшелетін СКД уақыт параметрлері, ажыратымдылықты бейімдеу және дисплей кадр жиілігін оңтайландыру.
- Жеке UI интерфейсі:Эксклюзивті жүктеу логотиптері, іске қосу анимациялары және OSD (экрандық дисплей) мәзірінің модификациялары.
- Қуатты және артқы жарықты оңтайландыру:Артқы жарық жарықтығы қисығын реттеу және қосу ретін оңтайландыру.
- Интерфейс және кабель сәйкестігі:TTL/RGB сигнал кабельдері мен FPC қосқыштары үшін теңшелетін сәйкестік.
- Эксклюзивті брендинг және бағдарламалық қамтамасыз ету:PCB жібек экранды логотипті басып шығару, жеке жапсырма орау және эксклюзивті микробағдарлама әзірлеу.
- Механикалық құрылымды бейімдеу:Механикалық құрылымды бейімдеу және арнайы орнату саңылауларының позициялары.
A: Тақта TTL/RGB TFT СКД панельдерінің кең ауқымын қолдайды. Біздің инженерлік топ микробағдарламаны нақты СКД үлгісіне қарай конфигурациялай алады.
A: Иә. Біз уақыт параметрлерін, ажыратымдылықты, жүктеу логотиптерін, дисплей бағытын және OSD (экрандық дисплей) параметрлерін қамтитын теңшелген микробағдарлама қызметтерін ұсынамыз.
A: Иә. Ол жүйені біріктіруді айтарлықтай жеңілдететін кіріктірілген жарықдиодты жарықтандыру драйверін ұсынады.
A: Мүлдем. Ол тұрақты қуатты басқару және сенімді сигнал беру мүмкіндігі бар ұзақ мерзімді өнеркәсіптік жұмыс үшін арнайы жасалған.
A: Иә. Біз әртүрлі өлшемдер мен ажыратымдылықтағы TFT СКД үшін микробағдарламаны теңшеуді қолдаймыз.
A: Иә. Біз тұтынушыларды HDMI кабельдерімен, LVDS кабельдерімен, FPC таспаларымен және реттелетін сымдармен қамтамасыз ете аламыз.
A: Иә. Біз жеке таңбалауды, теңшелетін PCB жібек экранды таңбаларын, теңшелген қаптаманы және эксклюзивті микробағдарлама қызметтерін ұсынамыз.
A: Ол өнеркәсіптік автоматтандыруда, медициналық жабдықтарда, зертханалық аспаптарда, тасымалдауда, ендірілген жүйелерде, дүңгіршектер мен смарт басқару құрылғыларында кеңінен қолданылады.
