Өнеркәсіптік СКД дисплейлеріне арналған LVDS - EDP түрлендіргіш тақтасы

Көптеген өнеркәсіптік құрылғылар сенімді LVDS графикалық контроллерлерін пайдалануды жалғастыруда, ал жаңа СКД панельдері ендірілген DisplayPort (eDP) интерфейсін көбірек қолданады. Бүкіл басқару платформасын ауыстыру көбінесе қымбат және көп уақытты қажет етеді. TheӨнеркәсіптік СКД дисплейлеріне арналған LVDS - EDP түрлендіргіш тақтасыSKY-TDM компаниясы стандартты LVDS бейне сигналдарын eDP шығысына түрлендіру арқылы тиімді көшіру шешімін ұсынады, бұл OEM өндірушілеріне қазіргі заманғы СКД панельдерін қолданыстағы аппараттық архитектураны қайта жасамай біріктіруге мүмкіндік береді.

Өнеркәсіптік қолданбалар үшін арнайы әзірленген бұл ықшам түрлендіргіш тақта автоматика жабдығы, медициналық құрылғылар, көлік жүйелері, ендірілген компьютерлер және интеллектуалды терминалдар үшін тұрақты сигнал беруді, тамаша үйлесімділікті және ұзақ мерзімді сенімділікті қамтамасыз етеді.

Контроллерді ауыстырмай-ақ бар жабдықты модернизациялаңыз

Көптеген өнеркәсіптік өнімдер 10-15 жыл бойы қызмет етеді, ал LCD технологиясы әлдеқайда жылдам дамып келеді. LVDS панельдерінің қолжетімділігі азайған сайын және eDP дисплейлері салалық стандартқа айналған сайын, өндірушілер көзден алу қиындықтарына тап болады.

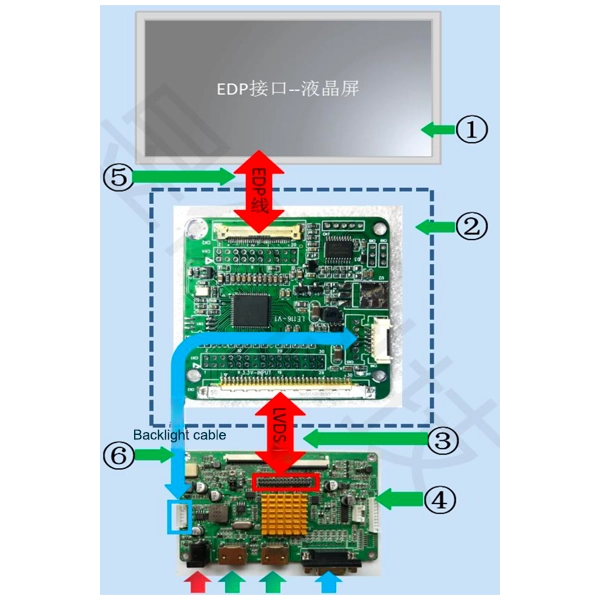

Толық ендірілген платформаны қайта жобалаудың орнына, SKY-TDM түрлендіргіш тақтасы бар LVDS контроллері мен соңғы eDP СКД модульдері арасындағы интеллектуалды интерфейс көпірі ретінде әрекет етеді.

Бұл тәсіл инженерлік шығындарды айтарлықтай төмендетеді, әзірлеу циклдерін қысқартады және бар аппараттық инвестицияны қорғайды.

Өнеркәсіптік жабдықты жаңарту немесе бар процессорлық платформаның айналасында жаңа өнімді жобалау болсын, бұл түрлендіргіш тақта сенімді және масштабталатын дисплей шешімін қамтамасыз етеді.

Өнеркәсіптік сенімділік үшін жасалған

Өнеркәсіптік орталар түрлендіргіш тақтадан сигналды қарапайым түрлендіруге қарағанда әлдеқайда көп талап етеді. Сенімді ұзақ мерзімді жұмысты қамтамасыз ету үшін әрбір түрлендіргіш тақта өнеркәсіптік деңгейдегі электрондық компоненттермен құрастырылған және оңтайландырылған PCB (басылған схема тақтасы) орналасуымен жабдықталған.

Инженерлік көрсеткіштер:

- Тұрақты LVDS дифференциалды сигналды қабылдау

- жоғары жылдамдықты eDP сигнал шығысын беру

- Оңтайландырылған кедергі сәйкестігі

- Төмен EMI (электромагниттік кедергі) дизайны

- Сенімді қуат реттілігі

- Өнеркәсіптік температураға сәйкес келетін компоненттер

- ПХД ықшам дизайны (тек 50 × 50 мм өлшем)

- Төмен қуат тұтыну

- Тамаша ұзақ мерзімді тұрақтылық

Бұл мүмкіндіктер экранның жыпылықтауы, сигналдың жоғалуы немесе синхрондау ақаулары сияқты мәселелерді азайта отырып, үздіксіз жұмыс кезінде жоғары кескін сапасын сақтауға көмектеседі.

Икемді СКД үйлесімділігі

Әртүрлі СКД өндірушілерінің уақыт параметрлері, қосқыш түйреуіштері және инициализация талаптары жиі болады. Тек бекітілген стандартты шешімдерді ұсынудың орнына, біз СКД үйлесімділігі үшін кәсіби инженерлік қолдау көрсету үшін тұтынушылармен тығыз жұмыс жасаймыз.

Қолдау көрсетілетін теңшеу қызметтеріне мыналар жатады: ажыратымдылық конфигурациясы, СКД уақытын оңтайландыру, eDP панелінің параметрін реттеу, EDID (кеңейтілген дисплей сәйкестендіру деректері) бағдарламалау, микробағдарламаны теңшеу, артқы жарықты басқаруды оңтайландыру, қосқышты бейімдеу, кабельді теңшеу және механикалық біріктіру көмегі.

Бұл икемділіктің жоғары деңгейі OEM тұтынушыларына әртүрлі панель өндірушілерінің дисплейлерін аппараттық құралдарды қайта өңдеуге ең аз шығындармен оңай біріктіруге мүмкіндік береді.

Әдеттегі қолданба сценарийлері

Өнеркәсіптік СКД дисплейлеріне арналған LVDS to EDP түрлендіргіш тақтасы әртүрлі салаларға кеңінен біріктірілген, соның ішінде: өнеркәсіптік автоматтандыру HMI, CNC машина интерфейстері, кірістірілген өнеркәсіптік компьютерлер, медициналық диагностикалық жабдықтар, зертханалық аспаптар, темір жолды басқару жүйелері, цифрлық белгілер контроллері, өзіне-өзі қызмет көрсету дүңгіршектер, ақылды өндірістік көлік құралдары, интеллектуалды сынақ жүйелері.

Оның ықшам ізі оны орнату кеңістігі шектеулі қолданбалар үшін әсіресе қолайлы етеді.

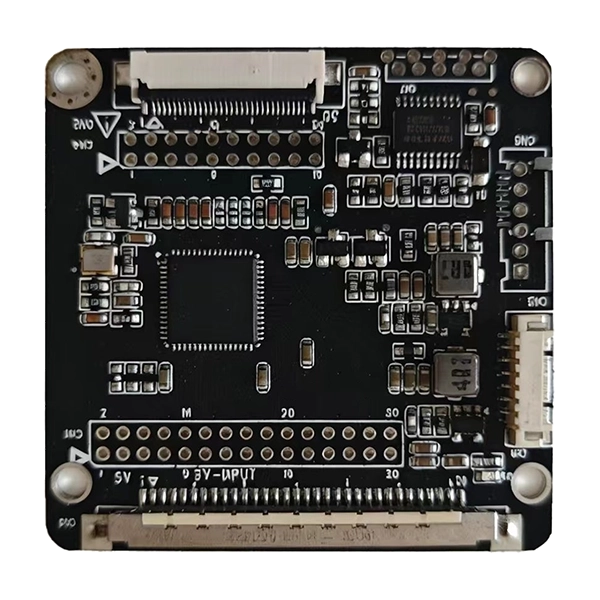

Техникалық сипаттамалар

FI-XB30S LVDS кіріс интерфейсі

JST 2x15 Pin LVDS кіріс интерфейсі

FFC-30Pin-0,5 мм қадам eDP шығыс интерфейсі

JST 2x10 Pin eDP шығыс интерфейсі

CVILUX 6 істікшелі 2,0 мм артқы жарық интерфейсі

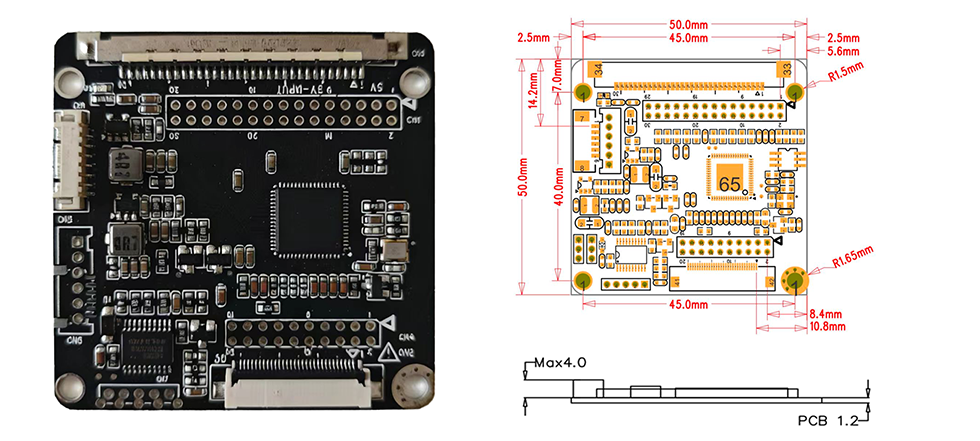

Өлшемдері

Неліктен LVDS-тен eDP LCD панельдеріне жаңарту керек?

Дисплей индустриясы LVDS-тен eDP (ендірілген DisplayPort) интерфейстеріне тұрақты түрде өтуде. Міне, неге OEM өндірушілері ауысады:

Жоғары өткізу қабілеттілігі:eDP LVDS-пен салыстырғанда жоғары ажыратымдылық пен жаңарту жиілігін қолдайды, бұл LVDS өңдей алмайтын 4K және кадр жиілігі жоғары дисплейлерді қосады.

Аз кабельдер:eDP LVDS-ге қарағанда сигнал желілерін аз пайдаланады, ішкі кабельді бағыттау күрделілігін азайтады және EMI ​​өнімділігін жақсартады.

Төмен қуат тұтыну:eDP төмен кернеулерде жұмыс істейді және қуатты үнемдеу мүмкіндіктерін қамтиды, бұл оны батареямен жұмыс істейтін және энергияны үнемдейтін жабдық үшін өте қолайлы етеді.

Жақсырақ кескін сапасы:eDP жоғарырақ түс тереңдігін және панельді өздігінен жаңарту және айнымалы жаңарту жылдамдығы сияқты кеңейтілген кескін өңдеу мүмкіндіктерін қолдайды.

Болашақ панельдің қолжетімділігі:СКД өндірушілері LVDS панельдерін eDP пайдасына біртіндеп шығаруда. Жаңарту енді тоқтатылған LVDS үлгілеріне сүйенбестен ұзақ мерзімді панельді жеткізуді қамтамасыз етеді.

Жеңілдетілген интеграция:eDP стандартты қосқыштарды және қарапайым кабельді пайдаланады, бұл құрастыру уақытын және ықтимал қосылым қателерін азайтады.

Өнеркәсіптік жабдық өндірушілері үшін конвертер тақтасы арқылы eDP панельдеріне көшу бар контроллерлерді алмастырмай-ақ заманауи дисплей технологиясына практикалық жолды қамтамасыз етеді.

Жалпы көші-қон сценарийлері

1-сценарий: eDP тақтасын жаңартуы бар ескі контроллер

Қолданыстағы контроллер тамаша жұмыс істейді, бірақ тек LVDS шығарады. Түпнұсқа LVDS панелі тоқтатылды және тек eDP ауыстырулары қолжетімді. Біздің түрлендіргіш тақтаны LVDS контроллері мен жаңа eDP панелі арасында орнатыңыз --- негізгі контроллерге микробағдарламалық құрал өзгертулері қажет емес.

2-сценарий: бар процессор платформасымен жаңа өнімді әзірлеу

Процессор платформаңыз LVDS шығысын қолдайды, бірақ жаңа өніміңіз үшін тамаша СКД панелі eDP пайдаланады. Бүкіл негізгі тақтаны қайта жобалаудың орнына интерфейс алшақтығын жою және нарыққа шығу уақытын жылдамдату үшін түрлендіргіш тақтаны пайдаланыңыз.

3-сценарий: Көпкөзді панельді сатып алу

Жеткізу тізбегінің тәуекелін азайту үшін бірнеше СКД панель жеткізушілеріне біліктілік қажет --- кейбіреулері LVDS, басқалары eDP ұсынады. Біздің түрлендіргіш тақтамыздың көмегімен интерфейс панелінің кез келгенін икемді түрде алу кезінде бір контроллердің шығысында (LVDS) стандарттауға болады.

4-сценарий: Орналастырылған жабдықты далалық жаңарту

Орнатылған жабдық базасы көзін табу қиындап бара жатқан LVDS панельдерін пайдаланады. Біздің түрлендіргіш тақтасы қызмет көрсету топтарына далалық техникалық қызмет көрсету кезінде сәтсіз LVDS панельдерін қол жетімді eDP панельдерімен ауыстыруға мүмкіндік береді, бұл қымбат тұратын контроллерді жаңартусыз жабдықтың қызмет ету мерзімін ұзартады.

Неліктен АҚШ-ты таңдау керек?

Дұрыс жеткізушіні таңдау дұрыс жабдықты таңдау сияқты маңызды. Стандартты тақталарды жөнелтетін дистрибьюторлардан айырмашылығы, SKY-TDM жобаңыздың бүкіл инженерлік ынтымақтастығын қамтамасыз етеді.

Біздің негізгі артықшылықтарымыз

- Кәсіби сенсорлық дисплей өндірушісі

- Өнеркәсіптік дисплей интеграциясындағы үлкен тәжірибе

- Жеке микробағдарламаны әзірлеу

- Арнайы кабельді жобалау қызметтері

- СКД үйлесімділік сынағы

- ISO 9001Сапа менеджменті жүйесін сертификаттау

- ISO 13485Медициналық құрылғылардың сапа менеджменті жүйесін сертификаттау

- IATF 16949Автокөлік сапа менеджменті жүйесін сертификаттау

- Жылдам прототиптеу

- Тұрақты ұзақ мерзімді жеткізу

- Өндіріске дейін және кейін кешенді техникалық қолдау

Біздің инженерлік топ даму тәуекелдерін азайту және өнімнің нарыққа шығу уақытын жеделдету үшін OEM тұтынушыларымен тығыз жұмыс істейді.

Жиі қойылатын сұрақтар

1-сұрақ: Өнеркәсіптік СКД дисплейлеріне арналған LVDS to EDP түрлендіргіш тақтасы кез келген eDP СКД панелін қолдай ала ма?

A: Көптеген өнеркәсіптік eDP СКД құрылғыларына микробағдарлама конфигурациясынан кейін қолдау көрсетуге болады. Үйлесімділікті бағалау үшін СКД үлгі нөмірін беруді ұсынамыз.

2-сұрақ: Микробағдарлама теңшеу қолжетімді ме?

A: Иә. Уақыт параметрлерін, ажыратымдылықты, EDID ақпаратын және инициализация ретін теңшеуге болады.

3-сұрақ: Сәйкес кабельдерді жеткізе аласыз ба?

A: Мүлдем. Біз арнайы LVDS кабельдерін, eDP кабельдерін, FFC/FPC кабельдерін және толық сым сымдарын шығарамыз.

4-сұрақ: Ескірген LVDS дисплейінен көшуге көмектесе аласыз ба?

A: Иә. Бұл түрлендіргіш тақтаға арналған ең көп таралған қолданбалардың бірі. Біз үйлесімді ауыстыруды ұсынып, түрлендіргішті сәйкесінше конфигурациялай аламыз.

5-сұрақ: Конвертер үздіксіз өндірістік жұмыс үшін жарамды ма?

A: Иә. Тақта ұзақ мерзімді, үздіксіз жұмыс істеуге арналған өнеркәсіптік деңгейдегі құрамдастарды пайдалана отырып жасалған.

6-сұрақ: Сіз шағын прототиптік тапсырыстарды қолдайсыз ба?

A: Иә. Инженерлік үлгілер жаппай өндіріске дейін қол жетімді.

7-сұрақ: Өнімнің қолжетімділігі қанша уақытқа созылады?

A: Өнеркәсіптік жобалар көбінесе өнімнің ұзақ өмірлік циклдерін қажет етеді. Біз OEM тұтынушылары үшін ұзақ мерзімді жеткізуді және өмірлік циклді басқаруды қолдаймыз.

8-сұрақ: Тақта бір арналы және қос арналы LVDS кірісін қолдай ма?

A: Иә. Тақта бір арналы (1 жолақты) және қос арналы (2 жолақты) LVDS кіріс конфигурацияларын қолдайды. Сәйкес конфигурация арнайы контроллер мен панель талаптарына негізделген микробағдарламаны теңшеу кезінде орнатылады.

9-сұрақ: Бұл түрлендіргіш тақтасы қолдайтын максималды ажыратымдылық қандай?

A: Басқарма рұқсаттарды қолдайды1920×1080 @ 60 Гцбір арналы LVDS кірісі үшін және дейін2560×1440 @ 60 Гцпанель сипаттамалары мен кабель сапасына байланысты қос арналы LVDS кірісіне арналған. Ажыратымдылығы жоғары панельдер үшін үйлесімділікті бағалау үшін инженерлік топқа хабарласыңыз.
