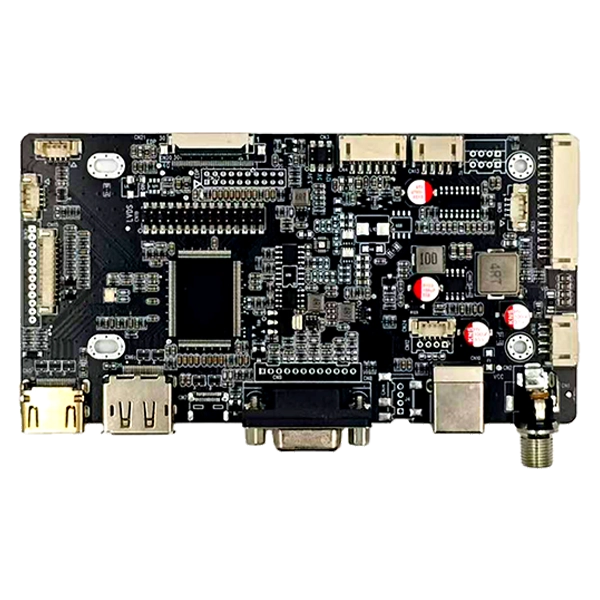

SKY-TDMдамытадыHDMI және DP және VGA және C типінен LVDS EDP интерфейсінің AD тақтасынаOEM, жүйелік интеграторлар және өнеркәсіптік жабдық өндірушілеріне LVDS немесе eDP СКД панельдері бар бірнеше бейне көздерін бір икемді дисплей контроллері арқылы қосуға көмектесу. HDMI, DisplayPort, VGA және USB Type-C кірістерін бірнеше СКД шығыс конфигурацияларымен біріктіру арқылы тақта талап етілетін кірістірілген дисплей қолданбаларына қолдау көрсете отырып, жабдықтың күрделілігін азайтады.
Қазіргі заманғы өнеркәсіптік дисплей жүйелері әртүрлі негізгі компьютерлермен, графикалық интерфейстермен және СКД панельдерімен жиі жұмыс істеуі керек. Әрбір интерфейс үшін бөлек контроллерді пайдалану инженерлік жұмысты, түгендеу талаптарын және интеграция уақытын арттыруы мүмкін. Көп интерфейсті СКД драйвер тақтасы бір өнеркәсіптік деңгейдегі ПХД ішінде бірнеше бейне кірістері мен дисплей шығыстарын біріктіру арқылы практикалық тәсілді қамтамасыз етеді.
HDMI, DP, VGA және Type-C интерфейсінің конфигурациясы хост платформаларының кең ауқымын қолдайды, ал LVDS және eDP шығыстары контроллерді әртүрлі TFT СКД архитектуралары үшін қолайлы етеді. Тақта конфигурацияланатын панель кернеуін, артқы жарық шығысын, өнеркәсіптік жұмыс температурасын және OEM/ODM инженерлік қызметтерін қолдайды, бұл оны өнеркәсіптік HMI, CNC жабдықтары, медициналық құрылғылар, дүңгіршектер, машинаны көру жүйелері және ендірілген дисплейлер үшін қолайлы етеді.
Мазмұны
Неліктен өнеркәсіптік дисплейлерге бірнеше бейне интерфейстері қажет?
Контроллер тақтасы әртүрлі дисплей интерфейстерін қалай қосады?
AD тақтасының интерфейсінің негізгі мүмкіндіктері қандай?
Негізгі техникалық сипаттамалар қандай?
Бұл дисплей контроллерін қайда пайдалануға болады?
OEM және ODM қолдауы дисплей интеграциясын қалай жақсартады?
Инженерлер дұрыс дисплей контроллерін қалай таңдауы керек?
Неліктен өнеркәсіптік дисплейлерге бірнеше бейне интерфейстері қажет?
Өнеркәсіптік дисплей жобалары сирек бір аппараттық архитектураға сәйкес келеді. Бір құрылғы DisplayPort бар өнеркәсіптік компьютерді пайдаланса, екіншісі HDMI желісіне сүйенуі мүмкін, ал ескі жабдық әлі де VGA пайдалана алады. Дисплей жағында СКД модулі оның генерациясына, ажыратымдылығына, өлшеміне және дизайнына байланысты LVDS немесе eDP пайдалануы мүмкін.
Бұл жалпы инженерлік қиындық тудырады: бейне көзі мен СКД панелі бірдей интерфейс стандартын міндетті түрде пайдаланбайды. Икемді контроллер болмаса, инженерлерге әртүрлі жобалар үшін әртүрлі түрлендіру тақталары қажет болуы мүмкін.
Көп кірісті дисплей контроллері мыналарды қолдау арқылы осы архитектураны жеңілдете алады:
- Жалпы сандық хост жүйелеріне арналған HDMI бейне көздері.
- Қазіргі өнеркәсіптік компьютерлер мен ендірілген платформаларға арналған DisplayPort.
- Ескі компьютерлер мен жабдықты жаңартуға арналған VGA.
- Үйлесімді шағын есептеу платформаларына арналған DP Alt режимі бар USB Type-C.
- Үйлесімді өнеркәсіптік TFT LCD панельдері үшін LVDS шығыстары.
- Жаңа жоғары өнімді СКД архитектуралары үшін eDP шығыстары.
OEM жобалары үшін бұл икемділік хост платформасы өзгерген сайын дисплей электроникасын қайта жобалау қажеттілігін азайтуға көмектеседі.
Контроллер тақтасы әртүрлі дисплей интерфейстерін қалай қосады?
СКД драйверінің немесе AD тақтасының негізгі рөлі басты құрылғыдан бейне ақпаратты алу, сигналды өңдеу және таңдалған СКД панеліне сәйкес дисплей сигналын жеткізу болып табылады. Хост интерфейсі мен панельдік интерфейс бірдей болуы міндетті емес.
Бұл конфигурацияда HDMI, DP, VGA және Type-C бейне кіріс опциялары ретінде жұмыс істейді. Контроллер осы сигналдарды өңдейді және қосылған панель архитектурасына сәйкес LVDS немесе eDP шығысын қамтамасыз етеді.
Тақта қос арналы 8 биттік LVDS және бірнеше eDP конфигурацияларын, соның ішінде 20 істікшелі, 30 істікшелі және 40 істікшелі FPC опцияларын қолдайды. Бұл панель үйлесімділігін жүйе интеграциясының маңызды бөлігі етеді. Өндіріс алдында инженерлер СКД үлгісін, ажыратымдылығын, интерфейс түрін, түйреуіш анықтамасын, панель кернеуін, артқы жарық талаптарын және микробағдарлама конфигурациясын тексеруі керек.
Мысалы, ескі VGA негізіндегі өнеркәсіптік машинаны жаңартып жатқан жүйе интеграторы VGA кірісін қабылдайтын контроллерді пайдалану кезінде бар СКД архитектурасын сақтай алады. Керісінше, жаңа ендірілген жүйе eDP панелін басқару кезінде HDMI, DP немесе үйлесімді Type-C кірісін пайдалана алады.
AD тақтасының интерфейсінің негізгі мүмкіндіктері қандай?
1. Бірнеше бейне енгізу опциялары
Тақта HDMI, DisplayPort, VGA және USB Type-C бейне кірістерін біріктіреді. Бұл көп интерфейсті архитектура жабдықты әзірлеушілерге өнеркәсіптік компьютерлерді, ендірілген тақталарды және негізгі құрылғыларды таңдауда көбірек еркіндік береді.
2. LVDS және eDP дисплей үйлесімділігі
LVDS және eDP екеуін де қолдау контроллерді TFT LCD технологиясының әртүрлі буындарына қолайлы етеді. Қол жетімді конфигурацияларға қос арналы 8 биттік LVDS, сондай-ақ 20 істікшелі, 30 істікшелі және 40 істікшелі eDP интерфейстері кіреді.
3. Икемді қуат конфигурациясы
Контроллер 3,3V, 5V және 12V панельдік кернеу опцияларын қолдайды. Артқы жарық шығыс опцияларына 5В, 12В және 24В кіреді. Бұл икемділік әртүрлі электрлік талаптары бар СКД модульдерін біріктіру кезінде пайдалы.
4. Өнеркәсіптік жұмыс қабілеттілігі
Белгіленген жұмыс температурасы диапазоны -20°C пен 80°C. Дизайн сонымен қатар өнеркәсіптік деңгейдегі компоненттерді, төмен толқынды қуат дизайнын және талап етілетін жабдық ортасы үшін жақсартылған ESD қорғанысын қамтиды.
5. Кескінді өңдеу және кеңейту функциялары
Өнім туралы ақпарат борттық DDR жадын, FRC өңдеуін және кескіннің 180° айналуын көрсетеді. Бұл функциялар кескін бағдары мен дисплейді өңдеу физикалық орнатуға бейімделуі қажет ендірілген дисплейлерде құнды болуы мүмкін.
Негізгі техникалық сипаттамалар қандай?
Келесі кестеде осы көп интерфейсті дисплей контроллері үшін қолжетімді негізгі сипаттамалар жинақталған:
| Элемент | Техникалық сипаттама |
|---|---|
| Бейне енгізу | HDMI, DisplayPort (DP), VGA, Type-C |
| Дисплей шығысы | LVDS және eDP |
| eDP интерфейсі | 20 істікшелі / 30 істікшелі / 40 істікшелі FPC |
| LVDS шығысы | Екі арналы 8 биттік LVDS |
| Панель кернеуі | 3,3 В / 5 В / 12 В |
| Артқы жарық шығысы | 5В / 12В / 24В |
| Аудио күшейткіш | 3Вт × 2 |
| Кіріс кернеуі | 8В–28В |
| Жұмыс температурасы | -20°C - 80°C |
СКД панельдері бірдей жалпы интерфейс стандартын пайдаланғанның өзінде әртүрлі түйреуіш анықтамаларына ие болуы мүмкін болғандықтан, инженерлер әрбір панельді тікелей алмастыруға болатынын болжаудың орнына, спецификацияларды үйлесімділікті тексерудің бастапқы нүктесі ретінде қарастыруы керек.
Бұл дисплей контроллерін қайда пайдалануға болады?
Бірнеше бейне кірістері мен LVDS/eDP шығыстарының тіркесімі контроллердің бұл түрін өнеркәсіптік және ендірілген дисплей қолданбаларының кең ауқымы үшін қолайлы етеді.
Өнеркәсіптік HMI терминалдары
Өнеркәсіптік компьютерлерді TFT LCD дисплейлеріне қосу кезінде адам-машина интерфейстері жиі үздіксіз жұмыс істеуі керек. Бейне енгізудің икемді опциялары аппараттық платформаны таңдауды және жабдықты жаңартуды жеңілдетеді.
CNC машина интерфейстері
CNC жүйелері есептеу техникасының әртүрлі буындарын пайдалана алады. Көп интерфейсті контроллер ескі немесе заманауи бейне көздерін сәйкес СКД панельдерімен қосуға көмектеседі.

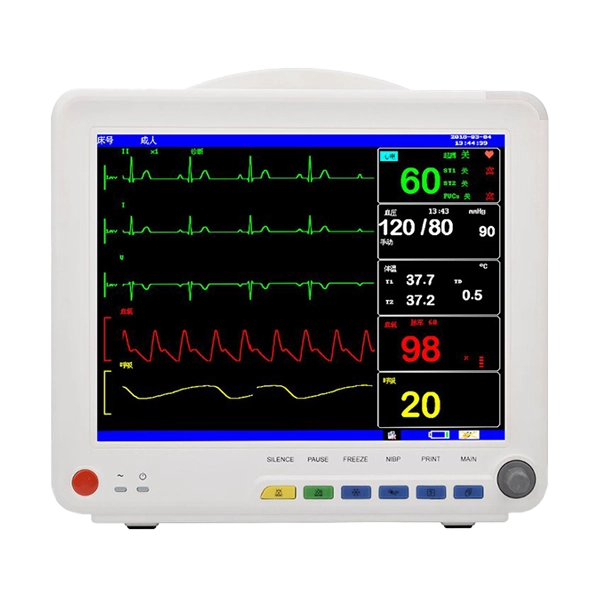

Медициналық жабдықтар дисплейлері
Медициналық диагностикалық және зертханалық жабдық тұрақты дисплей жұмысын және мұқият сәйкестендірілген СКД конфигурацияларын қажет етуі мүмкін. Сондықтан, біріктіру кезінде панельдің үйлесімділігін тексеру және теңшелген дисплей параметрлері маңызды болуы мүмкін.
Машиналық көру жүйелері
Машиналық көру жабдығы әдетте өнеркәсіптік компьютерлерді, камераларды, өңдеу блоктарын және оператор дисплейлерін біріктіреді. Икемді бейне интерфейстері дисплейдің ішкі жүйесіне әртүрлі хост конфигурацияларын орналастыруға мүмкіндік береді.
Ашық кадрлы мониторлар мен дүңгіршектер
Өзіне-өзі қызмет көрсету терминалдары, дүңгіршектер және ашық кадрлы мониторлар әртүрлі СКД өлшемдері мен хост платформаларын пайдалануы мүмкін. Конфигурацияланатын контроллер өндірушілерге дисплей архитектурасының бір бөлігін өнім нұсқалары бойынша стандарттауға көмектесе алады.
OEM және ODM қолдауы дисплей интеграциясын қалай жақсартады?
СКД драйвер тақтасын таңдау тек қосқыш түріне ғана қатысты емес. Сәтті интеграция контроллерді нақты СКД панелімен және жүйе архитектурасымен сәйкестендіруге байланысты.
OEM және ODM жобалары үшін инженерлік қолдау мыналарды қамтуы мүмкін:
- СКД панелінің үйлесімділігін тексеру.
- Микробағдарламаны оңтайландыру және реттеу.
- EDID модификациясы.
- Артқы жарық параметрін реттеу.
- Арнайы LVDS және eDP кабелінің дизайны.
- Теңшелген жабдық үшін PCB логотипін басып шығару.
- Панельдік кернеу мен артқы жарық талаптарының сәйкестігі.
Тұтынушыға жалпы контроллер тақтасы емес, теңшелген дисплей жинағы қажет болғанда бұл қызметтер әсіресе құнды болуы мүмкін. СКД, драйвер тақтасын, кабельді және артқы жарықты тәуелсіз компоненттер ретінде қарастырудың орнына, толық дисплей жүйесін біріктірілген шешім ретінде бағалауға болады.
Теңшелген жоба үшін сатып алушылар техникалық бағалаудан бұрын СКД үлгі нөмірін, қажетті бейне кірісін, кіріс қуатын, артқы жарық талаптарын, болжамды жылдық мөлшерді және кез келген микробағдарламаны немесе OEM талаптарын дайындауы керек.
Инженерлер дұрыс дисплей контроллерін қалай таңдауы керек?
Контроллер тақтасын сатып алмас бұрын, инженерлер тақтаны тек сыртқы қосқыштың сыртқы түріне қарай таңдаудың орнына бірнеше техникалық параметрлерді тексеруі керек.
- СКД интерфейсін растаңыз.Панельдің LVDS немесе eDP пайдаланатынын анықтаңыз және нақты қосқыш пен түйреуіш конфигурациясын анықтаңыз.
- Панель кернеуін тексеріңіз.СКД 3,3 В, 5 В немесе 12 В қажет екенін тексеріңіз.
- Артқы жарықты тексеріңіз.Қажетті артқы жарық кернеуін, сигналды қосу және PWM талаптарын растаңыз.
- Бейне көзін тексеріңіз.Хост HDMI, DP, VGA немесе үйлесімді Type-C DP Alt режимін пайдаланатынын анықтаңыз.
- Ажыратымдылық пен уақытты растаңыз.Контроллердің микробағдарламасы мақсатты панельдің дисплей параметрлерімен үйлесімді болуы керек.
- Жұмыс ортасын бағалаңыз.Өнеркәсіптік жабдық үшін температура, ESD, қуат тұрақтылығы және үздіксіз жұмыс талаптарын ескеру қажет.
- Баптау талаптарын талқылаңыз.OEM өндірісі үшін кабель конфигурациясын, микробағдарламаны, ПХД таңбасын және панельді сәйкестендіруді жаппай өндіру алдында растау керек.
Бұл бақылау тізімі прототипті сынау және өндірісті орналастыру кезінде үйлесімділік мәселелерін азайтуға көмектеседі.
Жиі қойылатын сұрақтар
1-сұрақ: Тақта LVDS және eDP СКД панельдерін қолдайды ма?
Иә. Контроллер LVDS және eDP TFT LCD панельдерін қолдауға арналған. Қол жетімді конфигурацияларға қос арналы 8 биттік LVDS және 20 істікшелі, 30 істікшелі және 40 істікшелі FPC интерфейстері бар eDP опциялары кіреді.
2-сұрақ: Қандай бейне кірістеріне қолдау көрсетіледі?
Тақта HDMI, DisplayPort, VGA және USB Type-C бейне кірісін қолдайды. Type-C бейне жұмысы тиісті DisplayPort Alt Mode функциясын қолдайтын хост құрылғысына байланысты.
3-сұрақ: Қандай панельдік кернеулер бар?
Көрсетілген панельдік кернеу опциялары 3.3V, 5V және 12V болып табылады. Сәйкес параметрді мақсатты СКД панелінің сипаттамасына сәйкес таңдау керек.
4-сұрақ: Контроллерді OEM жобасы үшін теңшеуге бола ма?
Иә. Теңшеу қолдауы СКД үйлесімділігін тексеруді, микробағдарламаны оңтайландыруды, EDID модификациясын, артқы жарық параметрін реттеуді, теңшелген LVDS/eDP кабельдерін және ПХД логотипін басып шығаруды қамтуы мүмкін.
5-сұрақ: Баға ұсыныстарын сұрамас бұрын қандай ақпаратты беру керек?
СКД панелінің үлгісін, қалаған бейне кірісін, кіріс кернеуін, артқы жарық талаптарын, күтілетін жылдық мөлшерді және кез келген OEM немесе микробағдарламаны теңшеу талаптарын қамтамасыз ету ұсынылады. Бұл мәліметтер инженерлік топқа үйлесімділікті дәлірек бағалауға мүмкіндік береді.
Соңғы алып кету
Икемді көп интерфейсті дисплей контроллері заманауи және ескі бейне көздері мен өнеркәсіптік TFT LCD панельдерінің әртүрлі буындары арасындағы байланысты жеңілдетеді. LVDS және eDP шығыстарымен біріктірілген HDMI, DisplayPort, VGA және Type-C кірістері арқылы шешім өнеркәсіптік HMI, CNC, медициналық, дүңгіршек, тасымалдау және ендірілген дисплей қолданбаларының кең ауқымын қолдай алады. Конфигурацияланатын панель қуаты, артқы жарық опциялары, өнеркәсіптік температура диапазоны және OEM/ODM инженерлік қызметтері теңшелген дисплей жобаларын одан әрі қолдайды.
Өнеркәсіптік дисплейді жасап жатсаңыз, бар СКД жүйесін жаңартып жатсаңыз немесе OEM өндірісі үшін сенімді контроллер шешімін іздесеңіз, SKY-TDM жүйесіне СКД үлгісі мен интерфейс талаптарын беріңіз.Бізбен хабарласыңыүйлесімділікті, теңшеу опцияларын және жобаңызға сәйкес дисплей контроллері шешімін талқылау үшін панельдің техникалық сипаттамаларымен, қолданба талаптарымен және күтілетін санымен.
