Өнеркәсіптік жабдық икемді бейне кірістері мен сенімді TFT LCD қосылымын қажет еткенде,2-HDMI - LVDS TTL интерфейсінің AD тақтасыбастапSKY-TDMпрактикалық контроллер шешімін ұсынады. Өнеркәсіптік дисплей интеграциясына арналған ол қос HDMI кірістерін, LVDS және TTL шығыстарын, конфигурацияланатын микробағдарламаны және 7-ден 32 дюймге дейінгі СКД панельдерін қолдайды, OEM әзірлеушілеріне аппараттық құралдарды біріктіруді жеңілдетуге және әзірлеу жұмыстарын азайтуға көмектеседі.
Дисплей контроллері бейне сигналдарды түрлендіруден көп жұмыс істеуі керек. Ол СКД интерфейсіне сәйкес келуі, кескіннің тұрақты берілуін қамтамасыз етуі, қажетті панель уақытын қолдауы және жабдықтың қызмет ету циклі бойына сенімді болып қалуы керек. The2-HDMI - LVDS TTL интерфейсінің AD тақтасыосы практикалық талаптарға сай жасалған. Екі HDMI бейне көзін қабылдау және LVDS немесе RGB TTL шығыс интерфейстерін қамтамасыз ету арқылы ол жабдық дизайнерлеріне өнеркәсіптік TFT LCD панельдерін таңдау кезінде үлкен икемділік береді. Оның конфигурацияланатын микробағдарламасы сонымен қатар ажыратымдылыққа, уақытқа, интерфейс анықтамаларына, артқы жарықты басқаруға, экрандық дисплей параметрлеріне және басқа жоба талаптарына бейімделуі мүмкін. Бұл тақтаны өнеркәсіптік автоматтандыруға, медициналық жабдықтарға, өзіне-өзі қызмет көрсететін дүңгіршектерге, цифрлық белгілерге, көлік жабдықтарына және ендірілген дисплей жүйелеріне қолайлы етеді.
Мазмұны
- 2-HDMI - LVDS TTL интерфейсінің AD тақтасы дегеніміз не?
- Неліктен өнеркәсіптік дисплейлерде қос HDMI кірістері маңызды?
- LVDS және TTL шығыстары СКД үйлесімділігін қалай жақсартады?
- Қандай негізгі мүмкіндіктерді қарастыру керек?
- Бұл дисплей контроллерін қайда пайдалануға болады?
- Ол OEM дисплей интеграциясын қалай жеңілдетеді?
- Бақылау кеңесінің техникалық шолуы
- Жиі қойылатын сұрақтар
- Арнайы өнеркәсіптік дисплей шешімін алыңыз

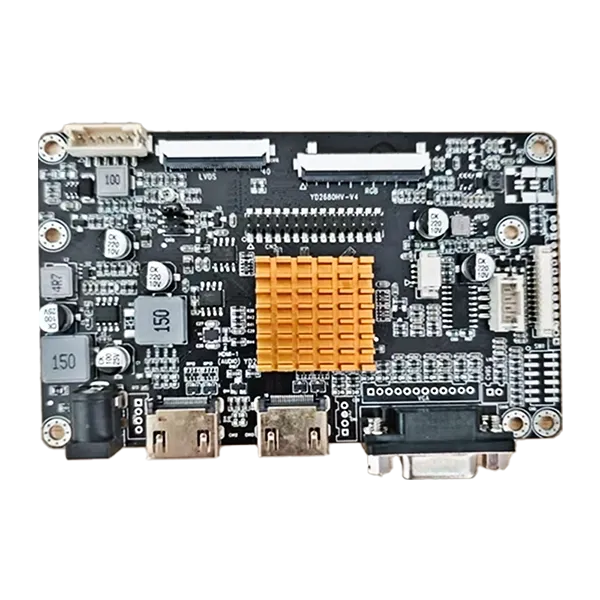

2-HDMI - LVDS TTL интерфейсінің AD тақтасы дегеніміз не?
Әдетте СКД контроллер тақтасы деп аталатын дисплей AD тақтасы бейне көзі мен СКД панелі арасындағы байланыс нүктесі ретінде әрекет етеді. Өнеркәсіптік жабдықта бейне көзі HDMI сигналын қамтамасыз етуі мүмкін, ал таңдалған TFT СКД панелі LVDS немесе TTL интерфейсін қажет етуі мүмкін. Контроллер кіріс бейне сигналын тиісті СКД интерфейсіне жеткізу үшін аударады және өңдейді.
The2-HDMI - LVDS TTL интерфейсінің AD тақтасыинтеграцияның осы түрі үшін арнайы жасалған. Ол екі HDMI бейне кірісін қолдайды және үйлесімді өнеркәсіптік TFT LCD панельдері үшін LVDS немесе RGB TTL шығысын қамтамасыз ете алады. Өнімнің техникалық сипаттамаларына сәйкес, оны нақты панель талаптарына байланысты шамамен 7-ден 32 дюймге дейінгі өнеркәсіптік TFT дисплейлері үшін конфигурациялауға болады.
OEM жобалары үшін бұл тәсіл панель үлгілерін немесе жабдық конфигурацияларын өзгерткен кезде бүкіл дисплей электроникасын қайта жобалау қажеттілігін азайтады. Оның орнына инженерлер сәйкес контроллердің конфигурациясын таңдап, СКД ажыратымдылығын, уақытын, интерфейс анықтамасын және қуат талаптарын тексере алады.
Неліктен өнеркәсіптік дисплейлерде қос HDMI кірістері маңызды?
Өнеркәсіптік жүйелер бірнеше бейне көздерін көбірек пайдаланады. Мысалы, өндірістік камерадан, тексеру жүйесінен, ендірілген компьютерден немесе қосымша өңдеу блогынан сигнал алу кезінде машина компьютерден ақпаратты көрсетуі қажет болуы мүмкін.
Екі HDMI кірісі бар контроллер екі сандық бейне көздерін қосудың және олардың арасында ауысудың ыңғайлы жолын қамтамасыз етеді. Бұл әрбір қолданбада қосымша сыртқы коммутациялық құрылғыны қажет етпей, жүйе архитектурасын икемді ете алады.
- Бірнеше бейне көздері:Екі HDMI кірісі жүйенің икемділігін қамтамасыз етеді.
- Жүйелік интеграция:Бейне көзін ауыстыру дисплей архитектурасына енгізілуі мүмкін.
- Жабдықты жаңарту:Қолданыстағы жүйелерді жаңа HDMI негізіндегі бейне көздеріне бейімдеуге болады.
- Дизайн икемділігі:Инженерлер әртүрлі көз конфигурацияларының айналасында дисплей жүйелерін құра алады.
Бұл мүмкіндік әсіресе өнеркәсіптік HMI жүйелері, басқару терминалдары, тексеру жабдығы, дүңгіршектер және дисплей көзінің икемділігі маңызды болып табылатын басқа өнімдер үшін пайдалы.
LVDS және TTL шығыстары СКД үйлесімділігін қалай жақсартады?
СКД панельдерінің барлығы бірдей электрлік интерфейсті пайдаланбайды. Өнеркәсіптік TFT қолданбаларында жиі кездесетін екі интерфейс LVDS және TTL/RGB болып табылады. Қате контроллер интерфейсін таңдау үйлесімсіздікке, тұрақсыз кескіндерге немесе қосымша жабдықты қайта құруға әкелуі мүмкін.
LVDS және TTL шығысының екеуін де қолдау жүйе дизайнерлеріне үйлесімді СКД панельдерін таңдау кезінде көбірек мүмкіндіктер береді. Контроллердің LVDS қосылымдары арнайы дифференциалды сигнал жұптарын қамтиды, ал оның TTL интерфейсі RGB деректерін және үйлесімді панельдер үшін синхрондау сигналдарын қамтамасыз етеді.
| Интерфейс | Типтік функция | Интеграция мәні |
|---|---|---|
| LVDS | Жоғары жылдамдықты дифференциалды СКД деректерді беру | Көптеген өнеркәсіптік TFT LCD панельдері үшін қолайлы |
| TTL / RGB | Параллель RGB дисплей деректері мен уақыт сигналдары | Үйлесімді TTL-интерфейс TFT панельдерін қолдайды |
| HDMI | Сандық бейне көзі кірісі | Заманауи бейне жабдығына ыңғайлы қосылу |
Өндіріс алдында инженерлер әрқашан нақты СКД үлгісін, ажыратымдылықты, уақыт параметрлерін, кернеу талаптарын, қосқыш конфигурациясын және түйреуіш картасын растауы керек. Интерфейстің үйлесімділігі тек интерфейс атауына емес, толық панель сипаттамасына байланысты.
Қандай негізгі мүмкіндіктерді қарастыру керек?
Өнеркәсіптік СКД контроллерін таңдау кіріс және шығыс қосқыштарының физикалық сәйкестігін тексеруден гөрі көп нәрсені талап етеді. Электрлік сипаттамалар, микробағдарлама конфигурациясы, панельдің уақыты, артқы жарық талаптары және ұзақ мерзімді қамтамасыз ету мәселелері жобаның сенімділігіне әсер етуі мүмкін.
Қос HDMI бейне кірістері
Екі HDMI кірісі жабдық дизайнерлеріне бірнеше сандық бейне көздерін қосуға және жүйе талаптарына сәйкес тиісті көзді таңдауға мүмкіндік береді.
LVDS және TTL шығысын қолдау
Екі шығыс түрін қолдау үйлесімді TFT СКД панельдерінің ауқымын кеңейтеді және OEM жобасы әртүрлі дисплей конфигурацияларын пайдаланған кезде жабдықтың қайта дизайнын азайтады.
Микробағдарламаның икемді конфигурациясы
Микробағдарламаны СКД ажыратымдылығына, уақыт параметрлеріне, интерфейс анықтамаларына, экрандық дискіге қойылатын талаптарға, іске қосу логотиптеріне және басқа қолданбаға қатысты параметрлерге сәйкес реттеуге болады. Бұл стандартты контроллер конфигурациясы жеткіліксіз болуы мүмкін OEM және ODM жабдығы үшін әсіресе құнды.
Өнеркәсіптік-бағдарланған дизайн
Тақта тұрақты сигналды өңдеуге, кедергілерді азайтуға, құрамдастардың қолжетімділігіне және ұзақ мерзімді жұмыс істеуге бағытталған дизайнды қарастыратын үздіксіз өнеркәсіптік қолданбаларға арналған.
Ықшам интеграция
Арнайы контроллер тақтасы ендірілген жабдықтың ішкі дисплей архитектурасын жеңілдетіп, инженерлерге СК қосылымдарын, артқы жарықты басқаруды, сигналды түрлендіруді және анықталған аппараттық платформада қатысты дисплей функцияларын басқаруға көмектеседі.
Бұл дисплей контроллерін қайда пайдалануға болады?
Контроллер HDMI кірісінің икемділігін LVDS және TTL СКД шығыс опцияларымен біріктіретіндіктен, ол енгізілген және өнеркәсіптік дисплей қолданбаларының кең ауқымына қызмет ете алады.
| Қолданба | Контроллер неге пайдалы? |
|---|---|
| Өнеркәсіптік автоматтандыру | Сандық бейне көздерін өнеркәсіптік TFT дисплей панельдерімен қосады |
| Медициналық жабдық | Арнайы жабдық үшін теңшелген дисплей конфигурацияларын қолдайды |
| Өзіне-өзі қызмет көрсететін дүңгіршектер | Икемді бейне кірісін және ендірілген СКД интеграциясын қамтамасыз етеді |
| Сандық белгі | Үйлесімді СКД панельдерін басқару үшін HDMI негізіндегі мазмұн көздерін қосады |
| Көлік жабдығы | Тұрақты жұмысты қажет ететін ендірілген дисплей жүйелерін қолдайды |
| Енгізілген жүйелер | Қолданбаға арнайы дисплей конструкциялары үшін конфигурацияланатын интерфейстерді ұсынады |
Сәйкес конфигурация жабдықтың жұмыс ортасына, СКД үлгісіне, бейне көзіне, ажыратымдылыққа, механикалық кеңістікке және қуат архитектурасына байланысты. Осы себепті, жаппай өндіріске дейін инженерлік тексеру аяқталуы керек.
Ол OEM дисплей интеграциясын қалай жеңілдетеді?
OEM жобасы бірге жұмыс істеу үшін СКД панелін, сенсорлық экранды, контроллерді, кабельдерді, микробағдарламаны, артқы жарықты және механикалық құрылымды қажет еткенде дисплейді біріктіру қиындауы мүмкін. Мақсатты СКД айналасында конфигурацияланатын контроллер тақтасы осы біріктіру қиындықтарының кейбірін азайта алады.
SKY-TDM СКД таңдауын, контроллерді конфигурациялауды, сенсорлық экранды теңшеуді, оптикалық байланыстыруды, қақпақ әйнегін, интерфейс кабельдерін және тиісті дисплейді біріктіру талаптарын қамтитын дисплей инженерлік қызметтерін ұсынады. Оның сапа менеджменті жүйелері ISO 9001, ISO 13485 және IATF 16949 сертификаттарын қамтиды, ал контроллер тақталары компания өнімі туралы ақпаратқа сәйкес жөнелту алдында функционалдық сынақтан өтеді.
OEM және ODM тұтынушылары үшін инженерлік қолдау мыналарды қамтуы мүмкін:
- СКД ажыратымдылығы және уақыт конфигурациясы
- LVDS түйреуіштерін салыстыру және TTL уақытын реттеу
- Микробағдарламаны оңтайландыру
- Артқы жарық пен жарықтылықты басқару
- OSD тілінің конфигурациясы
- Іске қосу логотипін теңшеу
- Кабельдік түйреуіш және қосқыш конфигурациясы
- Механикалық монтаждау талаптары
- СКД және сенсорлық панельдің сәйкестігі
Бұл біріктірілген тәсіл әсіресе дисплей үйлесімділігі және ұзақ мерзімді құрамдас қол жетімділігі маңызды дизайн мәселелері болып табылатын жобалар үшін құнды болуы мүмкін.
Бақылау кеңесінің техникалық шолуы
Келесі кестеде осы контроллер шешімінің маңызды сипаттамалары жинақталған және дисплей жүйесін әзірлеу кезінде олардың практикалық маңыздылығы түсіндіріледі.
| Ерекшелік / Мүмкіндік | Қолжетімді конфигурация | Инженерлік артықшылық |
|---|---|---|
| Бейне кірістері | 2 × HDMI | Бірнеше сандық бейне көздерін қолдайды |
| СКД шығыстары | LVDS және TTL / RGB | Үйлесімді СКД таңдауларын кеңейтеді |
| СКД өлшем ауқымы | Шамамен 7–32 дюйм | Әр түрлі өнеркәсіптік дисплей пішімдері үшін қолайлы |
| Микробағдарлама | Конфигурацияланатын | Жобаға тән дисплей параметрлерін қолдайды |
| LVDS қосқышы | JST 2×15 істікшелі | Дифференциалды дисплей сигналының қосылымдарын қамтамасыз етеді |
| LVDS FFC | 40 істікшелі, 0,5 мм | Үйлесімді СКД панелінің қосылымдарын қолдайды |
| TTL T-CON | 50 істікшелі FFC | RGB және уақыт сигналының қосылымдарын қамтамасыз етеді |
| Артқы жарық интерфейсі | PH2.0 6 істікшелі | Үйлесімді артқы жарық қуатын және басқаруды қолдайды |
Нақты түйреуіш анықтамалары мен электр конфигурациясын әрқашан мақсатты СКД деректер парағымен салыстыру керек. Мысалы, LVDS интерфейсі дифференциалды TX сигнал жұптарын пайдаланады, ал TTL интерфейсі RGB деректерін, DE, VS, HS, DCLK және қатысты басқару сигналдарын қамтиды. Сәтті біріктіру үшін түйреуіштерді дұрыс салыстыру өте маңызды.
Жиі қойылатын сұрақтар
1. Бұл контроллерге қандай СКД панельдерін қосуға болады?
Контроллерді үйлесімді LVDS немесе TTL интерфейстерін пайдаланып өнеркәсіптік TFT СКД панельдерінің кең ауқымы үшін конфигурациялауға болады. Арнайы үлгіге және электр талаптарына байланысты шамамен 7–32 дюймдік диапазондағы панельдерге қолдау көрсетуге болады. СКД үлгі нөмірін беру инженерлік топқа үйлесімділікті тексеруге мүмкіндік береді.
2. Микробағдарламаны OEM жобасы үшін теңшеуге бола ма?
Иә. Микробағдарламаны теңшеу СКД ажыратымдылығын, уақыт параметрлерін, интерфейс анықтамаларын, экрандық дисплей параметрлерін, іске қосу логотиптерін және жобаға қатысты басқа талаптарды қамтуы мүмкін.
3. Тақта LVDS және TTL СКД панельдерін қолдайды ма?
Иә. Контроллер әртүрлі үйлесімді өнеркәсіптік TFT LCD конфигурацияларын қолдауға мүмкіндік беретін LVDS және RGB TTL шығыс опцияларын қамтамасыз етуге арналған.
4. Екі HDMI көзін бір уақытта қосуға бола ма?
Тақта екі үйлесімді сандық бейне көздерін конфигурацияланған қолданбаға сәйкес көзді таңдау арқылы дисплей жүйесіне қосуға мүмкіндік беретін екі HDMI кіріс интерфейсін қамтамасыз етеді.
5. Бұл контроллер үздіксіз өндірістік қолданбаларға жарамды ма?
Өнім тұрақты сигналды өңдеуге, кедергілерді бақылауға, өнеркәсіпке бағытталған құрамдас бөліктерге және ұзақ мерзімді қамтамасыз ету мәселелеріне баса назар аудара отырып, өнеркәсіптік қолданбаларға және үздіксіз жұмыс істеуге арналған.
6. SKY-TDM толық дисплей жинағын қамтамасыз ете ала ма?
Иә. SKY-TDM өнеркәсіптік СКД панельдерін, сыйымдылықты немесе резистивті сенсорлық экрандарды, контроллер тақталарын, интерфейс кабельдерін, оптикалық байланыстыруды, қақпақ әйнегін және қатысты OEM/ODM инженерлік қызметтерін қоса, кеңірек дисплей интеграциясының талаптарын қолдай алады.
Арнайы өнеркәсіптік дисплей шешімін алыңыз
Дұрыс СКД контроллерін таңдау тұрақты өнеркәсіптік дисплей жүйесін құрудағы маңызды қадам болып табылады. Қос HDMI кірістері, LVDS және TTL шығыс үйлесімділігі, конфигурацияланатын микробағдарлама және СКД сәйкестендіру және біріктіру үшін инженерлік қолдау арқылы бұл контроллер OEM әзірлеушілеріне өздерінің арнайы техникалық талаптары бойынша дисплей жүйелерін жасауға көмектесе алады. Егер сіз жаңа өнеркәсіптік HMI, медициналық құрылғы, дүңгіршек, көлік дисплейі немесе ендірілген жабдық жобасын бағалап жатсаңыз, 2-HDMI - LVDS TTL интерфейсі AD тақтасы жәнебізбен хабарласыңыСКД үлгісімен, ажыратымдылығымен, интерфейс түрімен, санымен және жоба талаптарымен. SKY-TDM үйлесімділікті тексеруге және қолданбаңыз үшін практикалық дисплей шешімін жасауға көмектеседі.
