Мақаланың қысқаша мазмұны:Өнеркәсіптік дисплей жүйелері дамып келе жатқанда, инженерлер жиі практикалық қиындықтарға тап болады: қазіргі заманғы LVDS сигнал көздерін әлі де TTL/RGB интерфейстеріне негізделген TFT LCD панельдерімен қосу. TheLVDS-тен TTL сигналын түрлендіру тақтасыбастапSKY-TDMОсы екі дисплей технологиясының арасында практикалық көпір болып, жабдық өндірушілеріне бар СКД панельдерін қайта пайдалануға көмектесіп, қайта жобалау шығындарын, әзірлеу уақытын және интеграцияның күрделілігін азайтады. Өнеркәсіптік деңгейдегі ПХД дизайнымен, тұрақты сигнал беруімен, біріктірілген жарықдиодты артқы жарығымен, реттелетін VCOM және теңшеу қолдауымен, түрлендіру тақтасының бұл түрі өнеркәсіптік HMI, медициналық жабдық, ендірілген жүйелер, көлік жабдығы және басқа дисплей қолданбалары үшін жарамды.

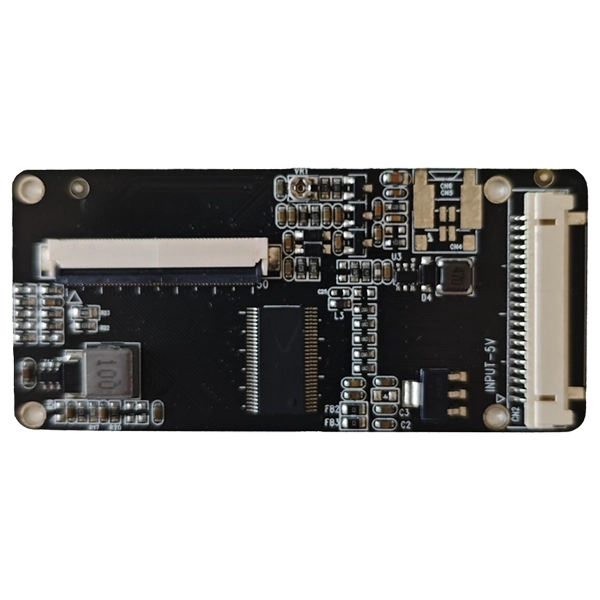

АнLVDS-тен TTL сигналын түрлендіру тақтасыLVDS дифференциалды дисплей сигналдарын үйлесімді TFT СКД панельдері үшін қажет TTL/RGB параллель сигналдарына түрлендіруге арналған дисплей интерфейсінің схемасы. Таңдалған СКД панелі TTL/RGB интерфейсін пайдаланған кезде өнеркәсіптік компьютер, енгізілген контроллер немесе дисплей көзі LVDS шығысын қамтамасыз еткенде бұл функция әсіресе маңызды болады.
Басқа жағдайда қолайлы СКД панелін ауыстырудың немесе бүкіл басқару жүйесін қайта құрудың орнына инженерлер сигнал көзі мен дисплей арасында түрлендіру тақтасын енгізе алады. Бұл тәсіл әсіресе ескі жабдықты жаңарту, теңшелген өнеркәсіптік дисплейлер және бар СКД инвентаризациясы пайдалануды қажет ететін жобалар үшін өте құнды болуы мүмкін.
SKY-TDM шешімі өнеркәсіптік дисплей интеграциясына негізделген. Стандартты конфигурация8-биттік LVDS кірісіжәне а50 істікшелі TTL/RGB СКД шығысы, 5В кіріс көзімен, біріктірілген жарық диодты драйверімен, VCOM реттеуімен және жұмыс температурасының диапазоны бар-20°C және +70°C.
Дисплей интерфейстері әрқашан бір-бірін алмастыра бермейді. LVDS және TTL/RGB кескін деректерін жіберудің әртүрлі әдістерін пайдаланады, яғни бастапқы және СКД панелі әртүрлі интерфейс архитектурасын пайдаланған кезде тікелей қосылым әдетте мүмкін емес.
Бұл OEM жабдықтарын өндірушілер үшін бірнеше қиындықтар тудырады:
Тиісті түрде құрастырылған түрлендіру тақтасы дисплей архитектурасының қалған бөлігін салыстырмалы түрде өзгеріссіз сақтай отырып, интерфейстің сәйкессіздігін шешеді. Ескі жабдықты жаңартып жатқан өндірушілер үшін бұл толық дисплей жүйесін қайта жобалаудан гөрі тиімдірек жолды қамтамасыз ете алады.
Сигнал тұтастығы дисплейді түрлендірудегі ең маңызды факторлардың бірі болып табылады. Оңтайландырылған дифференциалды бағыттау сигналдың бұрмалануын азайтуға көмектеседі және LVDS көзі мен түрлендіру схемасы арасында кескіннің тұрақты берілуін қолдайды.
Өнеркәсіптік жабдық жиі қозғалтқыштармен, коммутациялық қуат көздерімен, байланыс құрылғыларымен және басқа электромагниттік кедергі көздерімен қатар жұмыс істейді. Мұқият жобаланған ПХД орналасуы және қуат архитектурасы қажетсіз кедергілерді азайтуға және жалпы жүйе тұрақтылығын жақсартуға көмектеседі.
Тақта үйлесімді TFT панельдері үшін TTL/RGB 50 істікшелі СКД интерфейсін қамтамасыз етеді. Интерфейс RGB деректерін, синхрондау сигналдарын, сағатты, қуатқа қатысты сигналдарды, VCOM, қалпына келтіру және басқа дисплейді басқару қосылымдарын қамтиды.
Біріктірілген жарықдиодты жарықтандыру драйвері жалпы дисплей архитектурасын жеңілдетуге көмектеседі. Жабдық өндірушілері бірнеше тәуелсіз тізбектерді іздеудің орнына түрлендіру және жарықтандыру функцияларын ықшам дисплей шешіміне біріктіре алады.
VCOM реттеуі тақтаны әртүрлі СКД панельдерімен сәйкестендіру кезінде қосымша икемділікті қамтамасыз етеді. Таңдалған панель үшін сәйкес кескін өнімділігіне қол жеткізу үшін инженерлер дисплей конфигурациясын дәл баптай алады.
Дисплейді біріктіру жобалары жиі реттелетін қосқыштарды, түйреуіш анықтамаларын, кабель ұзындығын, орнату орындарын, микробағдарлама конфигурацияларын немесе СКД уақыт параметрлерін қажет етеді. Осы элементтерді бейімдей алатын конверсиялық тақта өндірушісі OEM тұтынушылары үшін біріктіру жұмысын айтарлықтай азайта алады.
Келесі кесте SKY-TDM типтік конфигурациясын жинақтайдыLVDS-тен TTL сигналын түрлендіру тақтасы. Нақты спецификациялар таңдалған СКД панеліне және теңшелген жоба талаптарына сәйкес өзгеруі мүмкін.
| Элемент | Типтік спецификация |
|---|---|
| Енгізу интерфейсі | LVDS, 8-бит |
| СКД шығыс интерфейсі | TTL/RGB, 50 істікшелі |
| Кіріс кернеуі | 5В |
| Артқы жарықтандыру драйвері | Біріктірілген жарықдиодты драйвер |
| VCOM реттеуі | Қолдау көрсетіледі |
| Жұмыс температурасы | -20°C және +70°C |
| Арнайы дизайн | Қолдау көрсетіледі |
| Әдеттегі LVDS қосқышы | HRS DF14-20 / DF19-20 интерфейсі |
| СКД қосқышы | TTL FFC 50 істікшелі |
Инженерлік жобалар үшін интерфейс спецификациясы әрқашан нақты СКД панелінің деректер парағымен салыстырылуы керек. Жалғыз түйреуіш саны үйлесімділікке кепілдік бермейді, себебі сигнал анықтамалары, кернеу талаптары, уақыт, бағдар және қосқыш тағайындау панельдер арасында әр түрлі болуы мүмкін.
LVDS-TTL түрлендірудің икемділігі бұл технологияны әртүрлі өнеркәсіптік және ендірілген дисплей жобаларында пайдалы етеді.
Мысалы, жабдық өндірушісі орнатылған құрылғыға біріктірілген дәлелденген 50 істікшелі TTL СКД панеліне ие болуы мүмкін. Ауыстырылатын контроллер TTL/RGB емес, LVDS шығарса, түрлендіру тақтасы өндірушінің бүкіл дисплей жинағын ауыстыруын талап етпестен интерфейстік көпірді қамтамасыз ете алады.
Түрлендіру тақтасын таңдау керекті қосқыш түрінен емес, СКД панелінен басталуы керек. Инженерлер тапсырыс бермес бұрын панельдік интерфейс туралы толық ақпаратты жинауы керек.
Көздің бір арналы немесе екі арналы LVDS, бит тереңдігін, сигнал уақытын, кернеу талаптарын және қосқыш конфигурациясын қамтамасыз ететінін тексеріңіз. SKY-TDM стандартты шешімі бір арналы 8 биттік LVDS кірісін қолдайды, ал теңшелген конструкцияларды әртүрлі талаптар үшін бағалауға болады.
50 істікшелі TTL қосқышы әрбір СКД бірдей түйреуішті пайдаланатынын білдірмейді. RGB деректері, HSYNC, VSYNC, DE, DCLK, VCOM, қуат, артқы жарық және басқару сигналдары түрлендіру тақтасының анықтамасымен мұқият салыстырылуы керек.
СКД ажыратымдылығы, пиксельдік сағат, көлденең уақыт, тік уақыт және синхрондау талаптары тақта конфигурациясына сәйкес болуы керек. Әртүрлі СКД үлгілері үшін микробағдарлама немесе аппараттық құралдарды реттеу қажет болуы мүмкін.
Таңдау кезеңінде қосқыштың орналасуын, кабель ұзындығын, ПХД өлшемдерін, орнату саңылауларын және қол жетімді орнату кеңістігін ескеру қажет. Ықшам теңшелген ПХД ішкі кеңістігі шектеулі жабдыққа біріктіруді жеңілдетеді.
Өнеркәсіптік жобалар үшін бастапқы үлгі сатып алу туралы шешімнің бір бөлігі ғана болып табылады. Сатып алушылар сонымен қатар инженерлік қолдауды, теңшеу мүмкіндіктерін, сапаны бақылауды, үлгілерді сынауды, өндірістік қуаттылықты және өнімнің ұзақ мерзімді қолжетімділігін бағалауы керек.
Өнеркәсіптік сатып алушылар үшін конверсиялық тақтаның мәні негізгі сигнал түрлендіруінен асып түседі. SKY-TDM өз шешімін өндіріс арқылы үйлесімділікті бағалаудан бастап OEM және ODM жобаларына қолдау көрсететін кең өнеркәсіптік дисплей біріктіру қызметінің бөлігі ретінде орналастырады.
Негізгі артықшылықтарға мыналар жатады:
Бұл бір терезе әдісі, әсіресе, жалпы әзірлеу тақтасына емес, нақты СКД-ге сәйкес келетін түрлендіру тақтасын қажет ететін OEM өндірушілері үшін пайдалы болуы мүмкін. Жобаның басында СКД үлгісін, интерфейс анықтамасын, ажыратымдылықты, қосқышты және механикалық талаптарды растау арқылы инженерлер жаппай өндіріс алдында үйлесімділік тәуекелдерін азайта алады.
Стандартты шешім 50 істікшелі TTL/RGB интерфейсін пайдаланатын үйлесімді TFT LCD панельдері үшін жасалған. Нақты үйлесімділік СКД түйреуіштерінің анықтамасына, уақытына, ажыратымдылығына, кернеуіне және басқа электрлік талаптарға байланысты.
Иә. OEM және ODM жобалары үшін қосқыш түрлерін, түйреуіш тағайындауларын, кабель ұзындықтарын және интерфейс анықтамаларын мақсатты СКД және жабдық құрылымына сәйкес теңшеуге болады.
Иә. Сәйкес аппараттық құрал немесе микробағдарлама конфигурациялары үшін әртүрлі СКД ажыратымдылықтары мен уақыт талаптарын бағалауға болады. Инженерлер үйлесімділікті бағалау үшін нақты СКД үлгісін немесе деректер кестесін қамтамасыз етуі керек.
Иә. Тақта өнеркәсіптік дисплейді біріктіруге арналған және жұмыс температурасының -20°C пен +70°C диапазонын қолдайды. Оның ПХД орналасуы, қуат дизайны және сигнал архитектурасы талап етілетін қолданбаларда тұрақты жұмыс істеу үшін оңтайландырылған.
Иә. Сәйкес кабель жинақтары қамтамасыз етілуі мүмкін, соның ішінде LVDS кабельдері, артқы жарық кабельдері, қуат кабельдері және қажет болған жағдайда реттелетін сымдар.
Стандартты нұсқа бір арналы 8 биттік LVDS кірісін қолдайды. Қосарналы LVDS талаптарын мақсатты СКД уақытына және интерфейс сипаттамаларына сәйкес теңшелген тақтаны әзірлеу үшін бағалауға болады.
Иә. Өнеркәсіптік жобалар үшін үлгіні бағалау ұсынылады. Түрлендіру тақтасын нақты СКД панелімен және жүйелік контроллермен сынау сигнал үйлесімділігін, кескін сапасын, уақытты, артқы жарық жұмысын және көлемді өндіру алдында механикалық интеграцияны тексеруге болады.
АнLVDS-тен TTL сигналын түрлендіру тақтасықазіргі заманғы LVDS негізіндегі жүйелер бар TTL/RGB TFT СКД панельдерімен жұмыс істеу қажет болғанда тиімді шешім болуы мүмкін. Тұрақты сигналды түрлендіруді, өнеркәсіптік-бағдарланған ПХД дизайнын, біріктірілген артқы жарықты басқаруды, VCOM реттеуін және теңшеу мүмкіндіктерін біріктіру арқылы ол OEM-лерге дисплей интеграциясын жеңілдетуге көмектесе алады, сонымен бірге бар СКД аппараттық құралдарының жарамдылығын кеңейтеді. Теңшелген интерфейстерді, СКД үйлесімділігін бағалауды, кабельді сәйкестендіруді немесе өндірісті қолдауды қажет ететін жобалар үшін тәжірибелі өнеркәсіптік дисплей серіктесін таңдау прототиптен жаппай өндіріске өтуді әлдеқайда тиімді етеді. Егер сіз тапсырыс бойынша сенімді Қытай өндірушісі мен жеткізушісін іздесеңізLVDS-тен TTL сигналын түрлендіру тақтасы, бізбен хабарласыңыSKY-TDM инженерлік тобымен қолайлы шешімді талқылау үшін СКД үлгісімен, интерфейс анықтамасымен, ажыратымдылықпен және жүйе талаптарымен.
