Заманауи өнеркәсіптік жабдық икемді дисплей интерфейстерін, тамаша кескін сапасын және өнімнің ұзақ қызмет ету циклдерін қажет етеді. Біздің2-HDMI - LVDS TTL интерфейсінің AD тақтасыHDMI сигнал көздерін өнеркәсіптік TFT LCD панельдеріне қосу қажет OEM жабдықтарын өндірушілер үшін арнайы әзірленген.
Қолдауқос HDMI бейне кірістері, контроллер тақтасы сандық сигналдарды LVDS немесе TTL интерфейстеріне түрлендіреді, бұл оны бірнеше өндірушілердің СКД панельдерінің кең ауқымына қолайлы етеді. Қолданыстағы дисплейді жаңартып жатырсыз ба немесе жаңа ендірілген жүйені жасап жатырсыз ба, бұл контроллер тақтасы сенімді және үнемді шешім ұсынады.
Тұтынушы дисплей тақталарынан айырмашылығы, ол тұрақты өнімділігімен, тамаша EMC сипаттамаларымен және ұзақ мерзімді құрамдас қол жетімділігімен үздіксіз өндірістік жұмыс үшін оңтайландырылған.
Қос HDMI кірісі:Жүйенің икемділігін айтарлықтай арттыра отырып, екі HDMI сигнал көзі арасында ауысуды қолдайды.

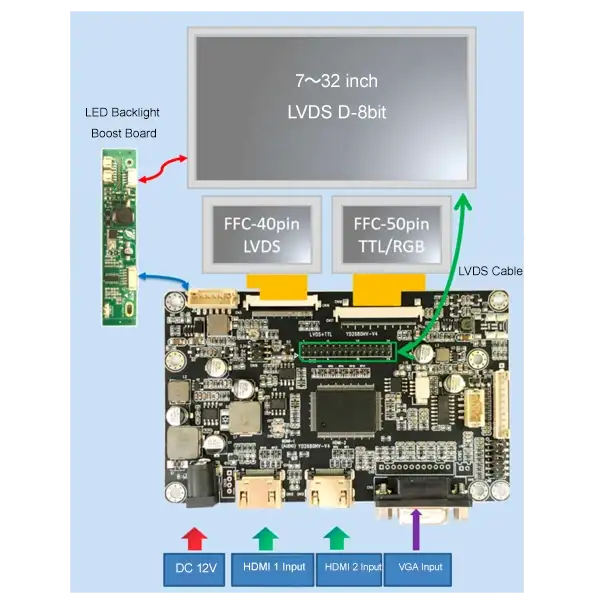

Қос LVDS және TTL шығысы:LVDS және RGB TTL (Parallel RGB) СКД панельдерінің екеуін де қолдайды, бұл жабдықты қайта жобалау шығындарын тиімді азайтады.
СКД үйлесімділігі:7-ден 32 дюймге дейінгі өнеркәсіптік TFT СКД панельдерімен үйлесімді (арнайы панель спецификациялары негізінде теңшеуге болады).
Жоғары сурет сапасы:HD кескінін өңдеу, төмен сигнал кедергісі, тұрақты түс өнімділігі және жылдам жауап беру уақыттары мүмкіндіктері.
Өнеркәсіптік деңгейдегі дизайн:Қатаң өндірістік ортаға және үздіксіз, ұзақ мерзімді жұмыс істеуге арналған.
Микробағдарламаның икемді конфигурациясы:СКД ажыратымдылығына, уақыт параметрлеріне, интерфейс анықтамаларына және тұтынушылардың арнайы талаптарына негізделген теңшелген микробағдарламаны әзірлеуді қолдайды.
Өнеркәсіптік автоматтандыруға, медициналық құрылғыларға, өзіне-өзі қызмет көрсететін дүңгіршектерге, цифрлық белгілерге және ендірілген дисплейлерге өте ыңғайлы, бұл тақта осы салалардың талап етілетін стандарттарына мінсіз жауап береді.
Өнеркәсіптік орталарға төтеп беру үшін жасалған бұл тақтада сигнал мен кернеудің жетілдірілген қорғанысы бар. Ол сигнал кедергісін және дисплейдің тұрақсыздығын тиімді жояды, тіпті ең күрделі жағдайларда да мінсіз өнімділікті қамтамасыз етеді.
Тек электронды компоненттерді қамтамасыз ететін контроллер тақтасын жеткізушілерден айырмашылығы, біз дисплейді біріктіру қызметтерін көрсетуге арналған кәсіби сенсорлық экран өндірушісіміз. Біздің негізгі мүмкіндіктерімізге мыналар кіреді:
Біз өнеркәсіптік деңгейдегі тамаша СКД таңдауға көмектесеміз, сыйымдылық немесе резистивті сенсорлық экрандарды теңшейміз, СКД контроллер тақталарын конфигурациялаймыз, СКД модульдері үшін оптикалық байланыстыруды қамтамасыз етеміз, қақпақ әйнегін теңшейміз және сәйкес келетін СКД интерфейс кабель жинақтарын жеткіземіз. Бұл сіздің ресурстарды алудың күрделілігін айтарлықтай азайтады және өнімді әзірлеу циклін тиімді түрде қысқартады.
Біз СКД ажыратымдылығы конфигурациясын, LVDS түйреуіштерін салыстыруды, TTL уақытын реттеуді, микробағдарламаны оңтайландыруды, артқы жарық пен жарықтылықты басқаруды, экрандық мәзір тілдерін, іске қосу логотипін теңшеуді, кабель істіктерінің анықтамаларын, қосқыш түрін реттеуді және механикалық орнату құрылымы талаптарын қоса, теңшеудің жан-жақты опцияларын ұсынамыз. Біз OEM және ODM жобалары бойынша тұтынушылармен бірлесіп жұмыс істеуге өте мүдделіміз.
Кәсіби сенсорлық экран зауыты ретінде біз өндіріс процесінің әрбір қадамына қатаң сапа менеджментін біріктіреміз. Біздің өндірістік жүйенің сертификаттары мыналарды қамтидыISO 9001Сапа менеджменті жүйесі,ISO 13485Медициналық құрылғылардың сапасын басқару жүйесі жәнеIATF 16949Автокөлік сапасын басқару жүйесі. Әрбір контроллер тақтасы тұрақты жұмыс пен тұтынушылардың дисплей панельдерімен тамаша үйлесімділікті қамтамасыз ету үшін жөнелту алдында қатаң функционалдық сынақтан өтеді.
| Ерекшелік | Пайда |
| Қос HDMI кірістері | Бейне көзін икемді таңдау |
| LVDS және TTL шығыстары | Бірнеше СКД интерфейс түрлерін қолдайды |
| Өнеркәсіптік құрамдас бөліктер | Ұзақ қызмет ету мерзімі |
| Тұрақты сигналды өңдеу | Минималды кедергімен таза кескін |
| Микробағдарламаны теңшеу | Әртүрлі СКД панельдеріне сәйкес келеді |
| Шағын PCB дизайны | Енгізілген жабдыққа оңай біріктіру |
| Ұзақ мерзімді жеткізу | Өнеркәсіптік өмірлік циклді басқару үшін өте қолайлы |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCC(3,3/5 В) | 2 | VCC(3,3/5 В) |
| 3 | VCC(3,3/5 В) | 4 | NC |
| 5 | GND | 6 | GND |
| 7 | TXO0- | 8 | TXO0+ |
| 9 | TXO1- | 10 | TXO1+ |
| 11 | TXO2- | 12 | TXO2+ |
| 13 | GND | 14 | GND |
| 15 | TCOCLK- | 16 | TXOCLK+ |
| 17 | TXO3- | 18 | TXO3+ |
| 19 | TXE0- | 20 | TXE0+ |
| 21 | TXE1- | 22 | TXE1+ |
| 23 | TXE2- | 24 | TXE2+ |
| 25 | GND | 26 | GND |
| 27 | TXECLK- | 28 | TXECLK+ |
| 29 | TXE3- | 30 | TXE3+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | VCOM | 2 | DVCC |
| 3 | DVCC | 4 | NC |
| 5 | RESET | 6 | ҚАЛ |
| 7 | GND | 8 | R0- |
| 9 | R0+ | 10 | GND |
| 11 | R1- | 12 | R1+ |
| 13 | GND | 14 | R2- |
| 15 | R2+ | 16 | GND |
| 17 | CLK- | 18 | CLK+ |
| 19 | GND | 20 | R3- |
| 21 | R3+ | 22 | GND |
| 23 | NC | 24 | NC |
| 25 | GND | 26 | NC |
| 27 | DIMO | 28 | DITHER |
| 29 | AVDD | 30 | GND |
| 31 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- | 32 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- |
| 33 | LR | 34 | UD |
| 35 | VGL | 36 | CABC1 |
| 37 | CANC0 | 38 | VGH |
| 39 | LED+ | 40 | LED+ |
| Pin | Сигнал | Pin | Сигнал |
| 1 | LED+ | 2 | LED+ |
| 3 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- | 4 | ЖАРЫҚ ДИОДТЫ ИНДИКАТОР- |
| 5 | GND | 6 | Vcom |
| 7 | DVDD(3,3/5 В) | 8 | РЕЖИМ |
| 9 | DE | 10 | VS |
| 11 | HS | 12 | B7 |
| 13 | B6 | 14 | B5 |
| 15 | B4 | 16 | B3 |
| 17 | B2 | 18 | B1 |
| 19 | B0 | 20 | G7 |
| 21 | G6 | 22 | G5 |
| 23 | G4 | 24 | G3 |
| 25 | G2 | 26 | G1 |
| 27 | G0 | 28 | R7 |
| 29 | R6 | 30 | R5 |
| 31 | R4 | 32 | R3 |
| 33 | R2 | 34 | R1 |
| 35 | R0 | 36 | GND |
| 37 | DCLK | 38 | GND |
| 39 | L/R | 40 | U/D |
| 41 | VGH | 42 | VGL |
| 43 | AVDD | 44 | RESET |
| 45 | ПОЛ | 46 | Vcom |
| 47 | NC | 48 | NC |
| 49 | NC | 50 | NC |
| Pin | Сигнал |
| 1 | GND |
| 2 | GND |
| 3 | Вадж |
| 4 | ҚОСУ/ӨШІРУ |
| 5 | 5В/12В(тип) |
| 6 | 5В/12В(тип) |
Көптеген өнеркәсіптік жобалар СКД панелі, сенсорлық экран, кабельдер, микробағдарлама және контроллер тақтасы арасындағы үйлесімділік мәселелеріне байланысты сәтсіздікке ұшырайды. Біз келесі қызметтерді ұсына отырып, осы тәуекелдерді жоюға көмектесеміз:
- Толық дисплей сәйкес шешімдер
- СКД уақытының конфигурациясы
- Интерфейсті тексеру
- Түрту үйлесімділігін тексеру
- Өнімнің ұзақ мерзімді қолжетімділігі
- Жобаның өмірлік циклі бойынша инженерлік қолдау
Бұл кешенді қызметтер сіздің өніміңіздің талаптарын толығымен қанағаттандыру үшін жасалған. Компоненттерді жеке сатып алудың орнына тұтынушылар толық тексерілген дисплей шешімін алады. Бұл инженерлік және ғылыми-зерттеу жұмыстарының құнды уақытын үнемдеп қана қоймайды, сонымен қатар даму тәуекелдерін айтарлықтай азайтады.
A: Бұл 2-HDMI - LVDS TTL интерфейсінің AD тақтасын LVDS немесе TTL интерфейстері бар өнеркәсіптік TFT СКД панельдерінің кең ауқымын қолдау үшін конфигурациялауға болады. Үйлесімділікті растау үшін нақты СКД үлгі нөмірін беріңіз.
A: Иә. Біз СКД ажыратымдылығына, уақыт параметрлеріне, интерфейс анықтамасына және арнайы қолданба талаптарына негізделген теңшелген микробағдарламаны қамтамасыз етеміз.
A: Иә. OEM жобалары үшін біз жүктеу логотиптерін, көп тілді параметрлерді, OSD функцияларын және әртүрлі дисплей параметрлерін теңшеуді қолдаймыз.
A: Иә. Тақта талап етілетін ортада ұзақ мерзімді, үздіксіз жұмыс істеу үшін арнайы жасалған өнеркәсіптік деңгейдегі компоненттермен жасалған.
A: Мүлдем. Біз LCD панелін, сенсорлық экранды, контроллер тақтасын, кабельдерді, оптикалық байланыстыруды және механикалық біріктіруді қамтитын бір реттік толық шешімді ұсына аламыз.
A: Иә. Біздің инженерлік топ СКД сәйкестігіне, микробағдарламаны әзірлеуге, интерфейс конфигурациясына және жобаны біріктіруге көмектеседі.
Келесі жобаңыз үшін сенімді HDMI - LVDS/TTL LCD контроллер тақтасын іздеп жүрсіз бе?
Біздің инженерлік команда сізге ең қолайлы контроллер тақтасын жылдам сәйкестендіруге және микробағдарламаны конфигурациялауға көмектеседі, бұл қолданбаға арнайы бейімделген толық дисплей шешімін ұсынады. Өнеркәсіптік деңгейдегі СКД панельдерін, сенсорлық экрандарды, контроллер тақталарын, оптикалық байланыстыруды және OEM инженерлік қолдауын бір жеткізу тізбегіне біріктіру арқылы біз тұтынушыларға даму циклдерін қысқартуға, интеграциялық тәуекелдерді азайтуға және нарыққа шығу уақытын тездетуге көмектесуге тырысамыз.
