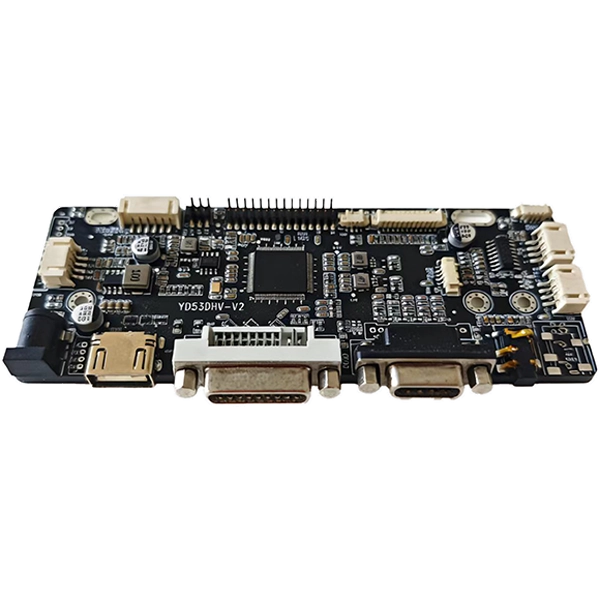

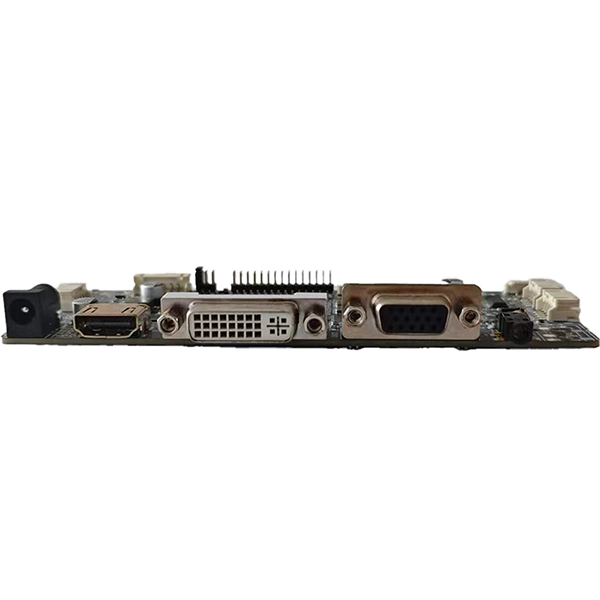

HDMI және VGA және DVI - LVDS өндірістік СКД контроллер тақтасы

Көптеген өнеркәсіптік дисплей жобалары стандартты компьютер бейне шығыстарын --- HDMI, VGA немесе DVI --- өнеркәсіптік TFT LCD панельдерін басқаратын LVDS сигналдарына түрлендіруді талап етеді. Көп интерфейсті тақталар DP, Type-C және eDP қолдаса да, зауыттық жабдықтың көпшілігі (PLC, өнеркәсіптік компьютерлер және бұрынғы контроллерлер) әлі де негізгі шығыс ретінде HDMI, VGA немесе DVI пайдаланады.

SKY-TDMHDMI және VGA және DVI - LVDS өндірістік СКД контроллер тақтасыaddresses this specific need. Ол өнеркәсіптік компьютерлерде кездесетін ең көп таралған үш бейне көзін қабылдайды және LVDS панельдерін DP-HDMI адаптерлерін немесе C Type-C түрлендіру кабельдерін қажет етпестен басқарады ---- шығындарды үнемдейді және сигнал тізбегіндегі ықтимал ақаулық нүктелерін азайтады.

Біз бұл тақтаны HMI панелін жаңарту, CNC машинасының дисплейін ауыстыру және стандартты бейне шығыстары LVDS өнеркәсіптік панельдеріне қосылуы қажет медициналық арба дисплейін біріктіру үшін жабдық өндірушілеріне жеткіздік. HDMI, VGA немесе DVI көздерін және LVDS панелдерін қолданып жүрген тұтынушылар үшін бұл тақта пайдаланылмаған DP, Type-C немесе eDP мүмкіндіктері үшін төлемсіз қарапайым шешімді ұсынады.

Негізгі мүмкіндіктер

1. Өнеркәсіптік компьютерлерге арналған үш стандартты кіріс

- HDMI заманауи өнеркәсіптік компьютерлер мен ендірілген жүйелерді қолдайды

- VGA ескі контроллерлерге және ескі жабдыққа қосылады

- DVI өнеркәсіптік жұмыс станциялары үшін цифрлық сигнал жолын қамтамасыз етеді

- DP немесе Type-C қолдауының болмауы стандартты қолданбалар үшін төмен бағаны білдіреді

2. LVDS панелінің жүргізу оңтайландырылған

- Бір/екі арналы LVDS шығыстарына дейін қолдайды1920×1080 @ 60 Гц

- 6-биттік, 8-биттік және 10-биттік LVDS панельдерімен үйлесімді

- Әртүрлі СКД үлгілері үшін таңдалатын панельдік кернеу (3,3V/5V/12V).

- Панельге тән талаптар үшін реттелетін уақыт параметрлері

3. Өнеркәсіптік деңгейдегі сигналдың тұтастығы

- Төмен EMI дизайны жақын маңдағы жабдыққа кедергілерді азайтады

- 12 В немесе 24 В өнеркәсіптік қуат жүйелері үшін кең тұрақты ток кірісі (8-25 В).

- PWM жарықтығын басқаруы бар біріктірілген артқы жарық драйвері

- Зауыттық қуат ауытқуы кезінде тұрақты кескін шығысы

4. OEM үшін оңайлатылған интеграция

- Стандартты JST 2x15 LVDS шығыс қосқышы жалпы панельдік кабельдерге сәйкес келеді

- Шағын ПХД өлшемі көптеген өнеркәсіптік дисплей қораптарына сәйкес келеді

- Бір тақталы шешім сыртқы түрлендіргіш қораптарын жояды

- Көпжылдық жабдықты өндіру үшін ұзақ мерзімді өмірлік циклді қамтамасыз ету

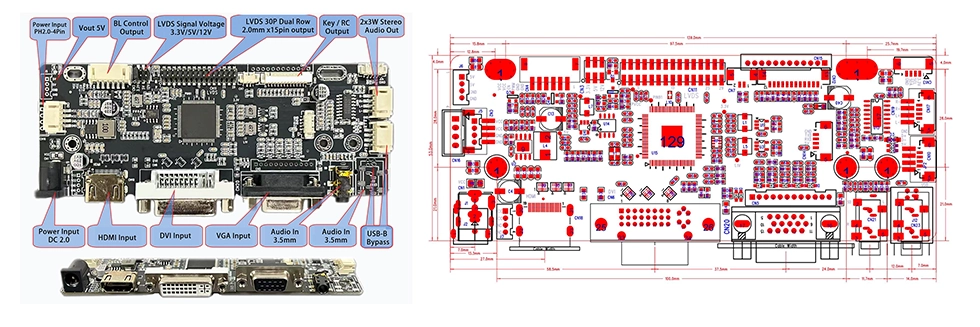

Интерфейстер және өлшемдер

JST 2x15 Pin LVDS шығыс интерфейсі

6 істікшелі 2,0 мм артқы жарық интерфейсі

Типтік қолданбалар

Біздің HDMI және VGA және DVI - LVDS өнеркәсіптік СКД контроллер тақтасы ерекше тұрақтылықты ұсынатын өнеркәсіптік қолданбаларға арналған. Олар әртүрлі салаларда кеңінен қолданылады, соның ішінде өнеркәсіптік автоматтандыру HMI панельдері, CNC машинасының операторы терминалдары, медициналық диагностикалық және пациенттерді бақылау жабдығы, өнеркәсіптік панельдік ДК және енгізілген контроллерлер, ашық жақтаулы сенсорлық мониторлар, өзіне-өзі қызмет көрсететін дүңгіршектер мен интерактивті терминалдар, бөлшек сауда POS жүйелері, борттық көлік дисплейлері және смарт зауыттық өндіріс жабдықтары.

Бұл тақтаны қашан таңдау керек және көп интерфейсті тақта

Қай бақылау тақтасы жобаңызға сәйкес келеді?

SKY-TDM екі өнеркәсіптік СКД контроллер тақтасын ұсынады. Мұнда қалай таңдау керек:

Мына тақтаны таңдаңыз (HDMI/VGA/DVI - LVDS):

- Бейне көздеріңіз тек HDMI, VGA немесе DVI болып табылады (DP/Type-C қажет емес)

- СКД панелі LVDS интерфейсін пайдаланады (eDP панельдері жоқ)

- Стандартты өнеркәсіптік қолданбалар үшін құнын оңтайландырылған шешім қажет

- DP Alt Mode, Type-C немесе eDP мүмкіндіктері үшін ақы төлеуден аулақ болғыңыз келеді

- Сіз HDMI/VGA/DVI шығыстары бар бар жабдықты жаңартып жатырсыз

Көп интерфейсті тақтаны таңдаңыз (HDMI/DP/VGA/Type-C - LVDS/eDP):

- Жүйеде DisplayPort немесе USB Type-C бейне көздері бар

- Сізге eDP панелінің қолдауы қажет

- Сіз бірнеше бейне енгізу талаптары бар жаңа платформаны жасап жатырсыз

- Қолданбаңыз 4K ажыратымдылығын қолдауды қажет етеді

- Болашақты тексеру үшін сізге интерфейстің максималды икемділігі қажет

Стандартты компьютер шығыстары мен LVDS панельдері бар өнеркәсіптік автоматтандыру, медициналық және дүңгіршек қолданбаларының көпшілігі үшін бұл тақта функционалдық пен құнның оңтайлы тепе-теңдігін қамтамасыз етеді.

Неліктен SKY-TDM таңдау керек?

✔ Өнеркәсіптік дәрежедегі сенімділік

Қатаң өнеркәсіптік ортада тұрақты, ұзақ жұмыс істеуді қамтамасыз ету үшін жоғары сапалы электрондық компоненттермен құрастырылған.

✔ Бір терезелік дисплей экожүйесі

Біз СКД панельдерін, сенсорлық экрандарды, контроллер тақталарын, оптикалық байланыстыруды және реттелетін дисплей кабельдерін қамтамасыз етеміз, бұл сіздің бүкіл дисплей жинағыңызды бір көзден сатып алуға мүмкіндік береді.

✔ OEM және ODM жан-жақты теңшеу

Біздің команда сіздің теңшеу қажеттіліктеріңізді толығымен қолдайды. Біз өнімнің сыртқы түрін, интерфейстерін, сигналдық кабельдерін және қуат кірісін/шығынын нақты талаптарыңызға сәйкес реттей аламыз.

✔ Ұзақ мерзімді тұрақты жеткізу

Қатаң материалдар тізімі (BOM) басқару құрамдас бөліктерінің кенет ескіруіне жол бермейді, бұл көпжылдық өндірісті қолдауды қажет ететін өнеркәсіптік құрылғылар үшін өте маңызды.

✔ Арнайы инженерлік қолдау

Біздің команда сізбен прототипті тексеру кезеңінен жаппай өндіріске дейін, сынақ мәселелерін үнемі қадағалап, техникалық шешімдерді ұсынатын болады.

Сапаны қамтамасыз ету

Біздің барлық HDMI және VGA және DVI - LVDS өнеркәсіптік СКД контроллер тақтасы стандартталған тексеру процестерінен және қатаң сынақ процедураларының толық жиынтығынан өтеді. Біз 100% толық функционалды тексеруді, сигнал тұтастығын және шығыс тұрақтылығын сынауды, үздіксіз жану сынауын (сұраныс бойынша қолжетімді), қуат көзі тұрақтылығын циклдік сынақтарды және интерфейсті толық тексеруді орындаймыз. Бұл қадамдар жөнелту алдында әрбір өнімнің жарамдылығы мен тұтастығын қамтамасыз етеді. Біздің қатаң сапа скринингіміз түпкі пайдаланушы қолданбаларында өнеркәсіптік жабдықтың OEM құрылғыларының далалық істен шығу қаупін азайтады.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл тақта мен SKY-TDM көп интерфейсті тақтасының негізгі айырмашылығы неде?

A: Бұл тақта LVDS шығысы бар HDMI, VGA және DVI кірістеріне бағытталған ---өнеркәсіптік компьютерлер мен ескі контроллерлерде кездесетін ең көп таралған үш интерфейс. Ол DP, Type-C және eDP қажет емес стандартты қолданбалар үшін құнын оңтайландырылған шешімді ұсынады.

2-сұрақ: Бұл тақта 1920×1080-ден жоғары ажыратымдылықты қолдай ала ма?

A: Бұл тақта өнеркәсіптік LVDS панельдері үшін оңтайландырылған1920×1080 @ 60 Гц. eDP панельдері бар 4K немесе одан жоғары ажыратымдылықтағы қолданбалар үшін eDP шығыстарын қолдайтын көп интерфейсті тақтаны ұсынамыз.

3-сұрақ: Мен бұл тақтаны 12 В және 24 В қуат көздерімен пайдалана аламын ба?

A: Иә. Тақта тұрақты ток кірісінің кең ауқымын қолдайды8 В - 25 В, бұл әдетте зауыттық автоматтандыру мен медициналық жабдықтарда кездесетін 12 В және 24 В өнеркәсіптік қуат жүйелерімен үйлесімді етеді.

4-сұрақ: СКД панелім үйлесімді екенін қалай білуге ​​болады?

A: СКД панелінің үлгі нөмірін беріңіз. Our engineering team will verify LVDS pin mapping, panel voltage, timing parameters, and resolution compatibility. Біз сондай-ақ сәйкес LVDS кабельдерін ұсына аламыз.

5-сұрақ: Бұл тақта резистивті және сыйымды сенсорлық экрандармен үйлесімді ме?

A: Иә. Біз USB, I²C немесе UART арқылы PCAP және резистивті сенсорлық экрандар үшін сенсорлық интерфейсті біріктіруді қолдаймыз. Тақтаны толық дисплей шешімінің бөлігі ретінде сенсорлық контроллермен жұптастыруға болады.

6-сұрақ: HDMI және VGA және DVI - LVDS өнеркәсіптік СКД контроллері тақтасының әдеттегі өмірлік циклі қандай?

A: Бұл тақта 8-15 жыл өндірістік қолдауды қажет ететін өнеркәсіптік жабдық үшін ұзақ мерзімді құрамдас ресурстармен жасалған. Біз құрамдас бөліктердің кенет ескіруін болдырмау үшін қатаң BOM бақылауын ұстанамыз.

7-сұрақ: Сіз панельге сәйкес микробағдарламаны бересіз бе?

A: Иә. Біз микробағдарламаны СКД панелінің нақты уақыты, ажыратымдылығы және жұмыс параметрлері үшін теңшейміз. Бұл дисплей тақтасымен қосу және ойнату интеграциясын қамтамасыз етеді.

Бізбен хабарласыңы

Сіз ендірілген дисплей жобасы үшін сенімді өнеркәсіптік СКД контроллер тақталарын сатып алып жатырсыз ба?

Стандартты HDMI/VGA/DVI - LVDS драйвер тақталары немесе толығымен теңшелген дисплей жинақтары қажет пе, SKY-TDM инженерлік тобы жобаңызды бастапқы тұжырымдамадан бастап жаппай өндіріске дейін қолдайды.

Сұрауыңызда келесі мәліметтерді көрсетіңіз:

• Нақты СКД панелінің үлгі нөмірі

• Дисплей өлшемі және жергілікті ажыратымдылық

• Қажетті бейне енгізу интерфейстері

• Жұмыс кернеуінің сипаттамалары

• Сенсорлық экран түрі (бар болса)

• Мақсатты қолданба және жұмыс ортасы

• Жылдық тапсырыстың болжамды саны

• Егжей-тегжейлі теңшеу талаптары

Біздің инженерлер 24 сағат ішінде техникалық сипаттамаларыңызды бағалайды, сәйкес аппараттық ұсыныстарды, техникалық сызбаларды және бәсекеге қабілетті баға ұсыныстарын жеткізеді.
