HDMI және DP және VGA және C типінен LVDS EDP интерфейсінің AD тақтасына

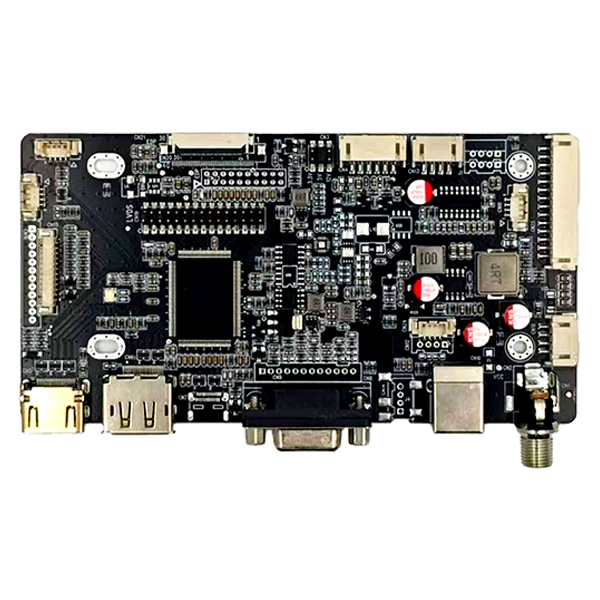

SKY-TDM HDMI және DP және VGA және C типінен LVDS EDP интерфейсіне арналған AD тақтасы бір ықшам өнеркәсіптік дизайны бар LVDS және eDP TFT LCD панельдерін қолдайды. Борттық DDR жады, кескінді 180° бұру, FRC өңдеу, кең 8–25 В тұрақты ток кірісі, конфигурацияланатын панель қуаты және бірнеше кеңейту интерфейстері бар бұл өнеркәсіптік HMI, медициналық жабдықтар, дүңгіршектер, көлік жүйелері және енгізілген дисплей қолданбалары үшін тамаша дисплей контроллері.

Сұрау жіберу

Өнім Сипаттамасы

Өнеркәсіптік жабдық тұтынушының аппараттық платформасына байланысты жиі әртүрлі бейне интерфейстерін қажет етеді. Дәстүрлі СКД контроллер тақталары әдетте тек бір панель интерфейсін қолдайды, бұл инженерлерді аппараттық құралдарды қайта құруға немесе әртүрлі жобалар үшін бірнеше контроллер тақталарын сатып алуға мәжбүр етеді.

SKY-TDMHDMI және DP және VGA және C типінен LVDS EDP интерфейсінің AD тақтасынабіріктіру арқылы бұл шектеулерді жоядыHDMI, DisplayPort, VGA және USB Type-Cбейне кірістерімен біргеLVDS және eDPбір өнеркәсіптік деңгейдегі ПХД бойынша шығыстарды көрсету.

Жаңа HMI жасап жатырсыз ба, бұрынғы жабдықты жаңартып жатсаңыз немесе ендірілген дисплейді өнеркәсіптік техникаға біріктіріп жатсаңыз да, бір контроллер тақтасы инженерлік уақытты, түгендеу құнын және өнімнің күрделілігін азайта отырып, бірнеше СКД конфигурацияларын қолдайды.

Ұзақ мерзімді өнеркәсіптік қолданбаларға арналған, тақта тұрақты кескін сапасын, икемді қуат опцияларын және OEM жабдықтарын өндірушілер мен жүйелік интеграторларға арналған жан-жақты перифериялық интерфейстерді ұсынады.

Неліктен инженерлер осы бақылау тақтасын таңдайды?

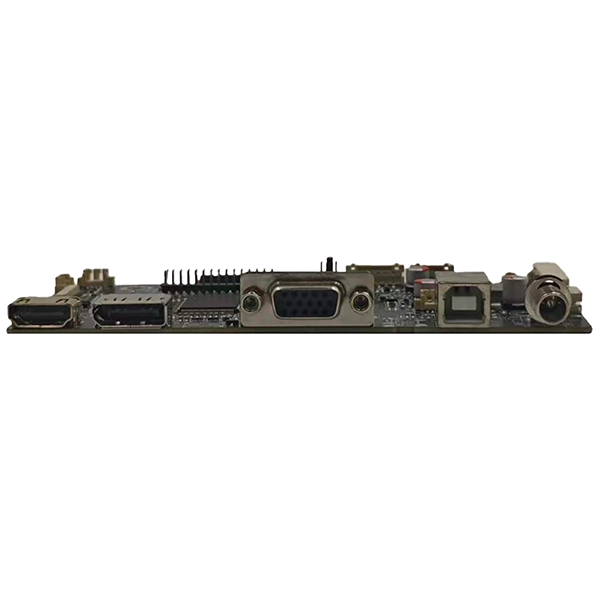

Бұл интерфейс AD тақтасы бірнеше енгізу опцияларын біріктіреді және бүгінгі күннің ең көп таралған бейне көздерімен толық үйлесімді:HDMI, DisplayPort (DP), VGA және USB Type-C (DP Alt режимі). Бұл тұтынушыларға қосымша түрлендіргіш тақталарды қажет етпестен әртүрлі хост платформалары арасында үздіксіз ауысуға мүмкіндік береді.

LVDS және eDP LCD панельдерін қолдайды

Бұл HDMI және DP және VGA және C типінен LVDS EDP интерфейсінің AD тақтасы екі негізгі СКД интерфейс стандарттарымен толық үйлесімді. Қолжетімді дисплей шығыс опцияларына қос арналы 8 биттік LVDS, 20 істікшелі eDP, 30 істікшелі eDP FPC және 40 істікшелі eDP FPC кіреді. Ол 7 дюймдік экрандардан үлкен форматты дисплейлерге дейінгі өнеркәсіптік TFT СКД модульдерінің кең ауқымы үшін өте қолайлы.

Өнеркәсіптік деңгейдегі дисплей өнімдері үшін өте қолайлы

Тұтынушы деңгейіндегі дисплей тақталарынан айырмашылығы, бұл HDMI және DP және VGA және Type-C - LVDS EDP интерфейсі AD тақтасы жоғары сипаттамаларға ие және талап етілетін өнеркәсіптік қолданбалар үшін арнайы жасалған. Оның негізгі аппараттық мүмкіндіктері кең тұрақты тұрақты кіріс кернеуін қамтиды (8В-25В), аз толқынды өнеркәсіптік қуат дизайны, жақсартылған ESD (электростатикалық разряд) қорғанысы және ұзақ мерзімді тұрақты жұмысты қамтамасыз ету үшін өнеркәсіптік деңгейдегі компоненттерді пайдалану. Ол әсіресе сыртқы параметрлер мен жоғары температура жағдайлары сияқты күрделі орталарға өте қолайлы және тұрақты дисплей тұрақтылығына кепілдік береді.

Типтік қолданбалар

Бұл HDMI және DP және VGA және C түрі - LVDS EDP интерфейсі AD тақтасы күрделі орталарда жұмыс істейтін өнеркәсіптік өнімдерде кеңінен қолданылады. Қолданудың әдеттегі сценарийлеріне өнеркәсіптік HMI терминалдары, ашық рамкалы сенсорлық мониторлар, CNC машина интерфейстері, медициналық диагностикалық жабдық және машинаны көру жүйелері кіреді.

OEM және ODM жобалары үшін әзірленген

Әрбір дисплей жобасы бірегей. Біз СКД панелінің үйлесімділігін тексеруді, микробағдарламаны оңтайландыруды, EDID (кеңейтілген дисплей сәйкестендіру деректерін) модификациялауды, артқы жарық параметрлерін реттеуді, реттелетін LVDS және eDP кабелінің дизайнын және PCB логотипін басып шығаруды қоса алғанда, кешенді техникалық қолдау қызметтерін ұсынамыз. Сіздің жобаңыз стандартты контроллер тақтасын немесе толығымен теңшелген шешімді қажет ете ме, SKY-TDM өнімнің өмірлік циклінің әр кезеңінде кәсіби инженерлік қолдауды қамтамасыз етеді.

Техникалық сипаттамалар

Элемент	Техникалық сипаттама
Бейне енгізу	HDMI, DisplayPort(DP), VGA, Type-C
Дисплей шығысы	LVDS, eDP (20pin/30pin/40pin)
Панель кернеуі	3,3В/5В/12В
Артқы жарық шығысы	5В/12В/24В
Аудио	3W x 2 күшейткіш
Кіріс кернеуі	8~28 В
Жұмыс температурасы	-20°C - 80°C

Өлшемдері

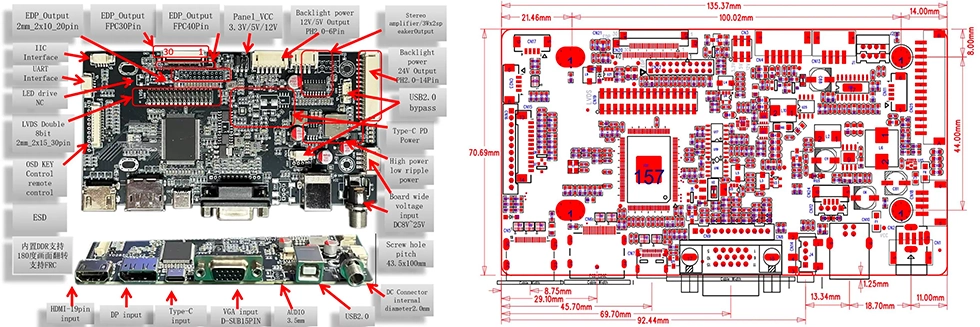

HDMI and DP and VGA and Type C To LVDS EDP Interface AD Board dimensions

JST 2x15 Pin LVDS шығыс интерфейсі

Pin	Сигнал	Pin	Сигнал
1	VCC(3,3/5/12 В)	2	VCC(3,3/5/12 В)
3	VCC(3,3/5/12 В)	4	NC
5	GND	6	GND
7	TXO0-	8	TXO0+
9	TXO1-	10	TXO1+
11	TXO2-	12	TXO2+
13	GND	14	GND
15	TCOCLK-	16	TXOCLK+
17	TXO3-	18	TXO3+
19	TXE0-	20	TXE0+
21	TXE1-	22	TXE1+
23	TXE2-	24	TXE2+
25	GND	26	GND
27	TXECLK-	28	TXECLK+
29	TXE3-	30	TXE3+

FFC-0.5mm-40pin eDP интерфейсі

Pin	Сигнал	Pin	Сигнал
1	NC	2	GND
3	eDP3N/3-	4	eDP3P/3+
5	GND	6	eDP2N/2-
7	eDP2P/2+	8	GND
9	eDP1N/1-	10	eDP1P/1+
11	GND	12	eDP0N/0-
13	eDP0P/0+	14	GND
15	AUX_P/+	16	AUX_N/-
17	GND	18	VCC(3,3/5/12 В)
19	VCC(3,3/5/12 В)	20	VCC(3,3/5/12 В)
21	VCC(3,3/5/12 В)	22	NC
23	GND	24	GND
25	GND	26	GND
27	eDP_HPD	28	BK_GND
29	BK_GND	30	BK_GND
31	BK_GND	32	BK_GND
33	BK-PWM	34	BK_KK
35	NC	36	NC
37	BK_VCC	38	BK_VCC
39	BK_VCC	40	NC

FFC-0.5mm-30pin eDP интерфейсі

Pin	Сигнал	Pin	Сигнал
1	NC	2	GND
3	eDP1N/1-	4	eDP1P/1+
5	GND	6	eDP0N/0-
7	eDP0P/0+	8	GND
9	AUX_P/+	10	AUX_N/-
11	GND	12	VCC(3,3/5/12 В)
13	VCC(3,3/5/12 В)	14	NC
15	GND	16	GND
17	eDP_HPD	18	BK_GND
19	BK_GND	20	BK_GND
21	BK_GND	22	BK_KK
23	BK_PWM	24	NC
25	NC	26	BK_VCC
27	BK_VCC	28	BK_VCC
29	BK_VCC	30	NC

JST 2x10 Pin eDP шығыс интерфейсі

Pin	Сигнал	Pin	Сигнал
1	VCC(3,3/5/12 В)	2	VCC(3,3/5/12 В)
3	GND	4	GND
5	eDP0N/0-	6	eDP0P/0+
7	eDP1N/1-	8	eDP1P/1+
9	eDP2N/2-	10	eDP2P/2+
11	eDP3N/3-	12	eDP3P/3+
13	GND	14	GND
15	AUX_N/-	16	AUX_P/+
17	GND	18	GND
19	NC/EDP_HPD	20	EDP_HPD

PH2.0mm-6PIN артқы жарық интерфейсі

Pin	Сигнал
1	GND
2	GND
3	PWM/Vadj
4	ҚОСУ/ӨШІРУ
5	+12В/5В
6	+12В/5В

Неліктен АҚШ-ты таңдау керек

Аппараттық қамтамасыз ету тек негіз болып табылады; қызмет ұзақ мерзімді табыс кепілі болып табылады. SKY-TDM жобаны іске қосуды тездетуге және жеткізу тізбегіндегі қиындықтарды толығымен шешуге ұмтылады. Біз келесі негізгі қолдауды қамтамасыз етеміз:

- Өнімнің ұзақ қызмет ету циклі:Тұрақты және сенімді жаппай өндіріс мүмкіндіктері.

- Кешенді техникалық қолдау:СКД үйлесімділігін тексеру және реттелетін сигнал кабельдері бойынша көмек.

- Икемді өндіріс моделі:Төмен MOQ (ең аз тапсырыс саны) және жылдам техникалық жауап.

- Барлығы бір жерде дисплей шешімдері:Сенсорлық экрандар мен СКД панельдері әртүрлі қажеттіліктерді қанағаттандыру үшін сәйкес жинақ ретінде жеткізіледі.

Жиі қойылатын сұрақтар

1-сұрақ: Бұл HDMI және DP және VGA және C типінен LVDS EDP интерфейсіне AD тақтасы LVDS және eDP дисплейлеріне қолдау көрсете ме?

A: Иә. Ол LVDS немесе eDP интерфейстері бар өнеркәсіптік деңгейдегі TFT LCD панельдерімен үйлесімді. Арнайы панель үлгісіне негізделген сәйкес қосқыштар мен микробағдарламаны ұсына аламыз.

2-сұрақ: Қандай бейне енгізу интерфейстеріне қолдау көрсетіледі?

A: Тақта қолдайдыHDMI, DisplayPort, VGA және USB Type-C(DP Alt режимімен), әртүрлі өнеркәсіптік компьютерлермен және ендірілген жүйелермен кең үйлесімділікті қамтамасыз етеді.

3-сұрақ: Микробағдарламаны теңшеуге бола ма?

A: Иә. Біз микробағдарламаны теңшеудің кешенді қызметтерін ұсынамыз, соның ішінде уақытты реттеу, EDID (кеңейтілген дисплей сәйкестендіру деректері) конфигурациясы, жүктеу логотипін теңшеу және панель параметрлерін оңтайландыру.

4-сұрақ: Тақтаның жұмыс кіріс кернеуі қандай?

A: Контроллер тақтасы тұрақты ток кірісінің кең ауқымын қолдайды8 В - 25 В, бұл оны 12 В және 24 В өнеркәсіптік қуат беру жүйелерімен тамаша үйлесімді етеді.

5-сұрақ: Сәйкес қосылым кабельдерін ұсына аласыз ба?

A: Иә. Біз тұтынушыларға қосу және ойнату интеграциясын қамтамасыз ету үшін теңшелген LVDS кабельдерін, eDP FPC кабельдерін, артқы жарық кабельдерін және қуат сымдарын шығарамыз.

6-сұрақ: Сіз OEM қызметтерін ұсынасыз ба?

A: Иә. Біз PCB silkscreen логотипін басып шығаруды, микробағдарламаны теңшеуді, қосқышты модификациялауды, кабель жинақтарын және толық ODM әзірлеу қызметтерін қолдаймыз.

7-сұрақ: LVDS және eDP шығыстары қолдайтын максималды ажыратымдылық қандай?

A: LVDS шығысына дейін қолдайды1920×1080 @ 60 Гц(қос арналы 8 бит). eDP шығысы дейін қолдайды3840×2160 @ 60 Гц(4K UHD), панель сипаттамасына және кабель сапасына байланысты. 4K қолданбалары үшін оңтайлы өткізу қабілеттілігі үшін eDP интерфейсін пайдалануды ұсынамыз.

8-сұрақ: Бұл тақта портрет режимінің дисплей бағытын қолдай ала ма?

A: Иә. Тақта микробағдарлама конфигурациясы арқылы кескіннің 180° бұрылуын қолдайды. 90°/270° бұру (портрет режимі) үшін біз микробағдарламаны панельге және қолданба талаптарына сәйкес реттей аламыз. Тапсырыс беру кезінде бағдар талабыңызды көрсетіңіз.
