Сенсорлық панельдер мөлдір бетке қарағанда әлдеқайда көп. Оның ішкі құрылымы, өткізгіш материалдары, өндіріс дәлдігі және электрлік дизайны оның нақты өмірдегі қолданбаларда сенімді және тұрақты жұмыс істей алатындығын анықтайды.
Өнеркәсіптік жабдық өндірушілері үшін дұрыс өнеркәсіптік сенсорлық панельді таңдау экран өлшемдерін немесе интерфейстерді салыстырумен шектелмейді. Күрделі орталарда тұрақты жұмысты қамтамасыз ету үшін сенсорлық панельдің жұмыс принциптері, өндіріс процестері және құрылымдық дизайны өнімнің беріктігіне, дәлдігіне және ұзақ мерзімді жұмыс тұрақтылығына қалай әсер ететінін түсіну қажет.
SKY-TDMбірінші кезекте өнеркәсіптік басқару жүйелеріне, медициналық жабдықтарға, автомобиль электроникасына, өзіне-өзі қызмет көрсететін дүңгіршектерге және адам мен машинаның сенімді өзара әрекеттесуін қажет ететін басқа қолданбаларға арналған теңшелген сенсорлық панель шешімдерін ұсынады.
Біздің өнім портфолиосында жобаланған сыйымдылығы бар (PCAP) сенсорлық панельдер, сондай-ақ 4 сымды, 5 сымды және 8 сымды резистивті сенсорлық панельдер бар. Әрбір технологияның өзіндік бірегей жұмыс принциптері, құрылымдық конструкциялары және өндірістік процестері бар, бұл оларды әртүрлі қолдану аймақтарына қолайлы етеді.
PCAP (Projected Capacitive) сенсорлық панельдері электр өрісіндегі өзгерістерді анықтау арқылы дәл сенсорлық басқаруға қол жеткізеді, ал резистивті сенсорлық панельдер бұған өткізгіш қабаттар арасындағы физикалық жанасудан туындаған электр сигналының ауытқуларын анықтау арқылы қол жеткізеді.
Екі технология да пайдаланушыларға дисплеймен тікелей әрекеттесуге мүмкіндік бергенімен, олар материалдар, электрод конфигурациялары және құрастыру процестері бойынша айтарлықтай ерекшеленеді.

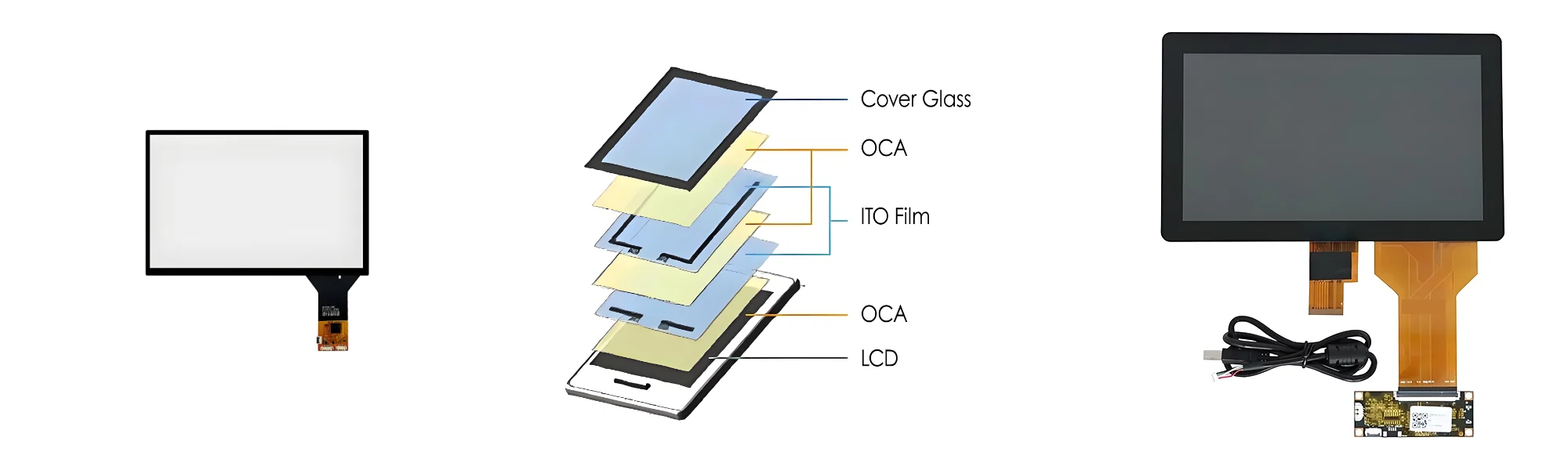

PCAP сенсорлық панелінің құрылымы келесі компоненттерден тұрады:
● Қақпақ әйнегі немесе басқа қолайлы қақпақ бетінің құрамдас бөліктері
● Мөлдір өткізгіш электрод қабаттары
● Оқшаулағыш және тірек материалдар (мысалы, OCA, SCA)
● Икемді басып шығарылған схемалар (FPC)
● Сенсорлық экранды басқару тақтасы
Әрбір конфигурация оптикалық өнімділік, механикалық қасиеттер, қалыңдық және құны арасында әртүрлі келіссөздерді ұсынады, бұл оларды әртүрлі қолданба сценарийлеріне бейімделуге мүмкіндік береді.

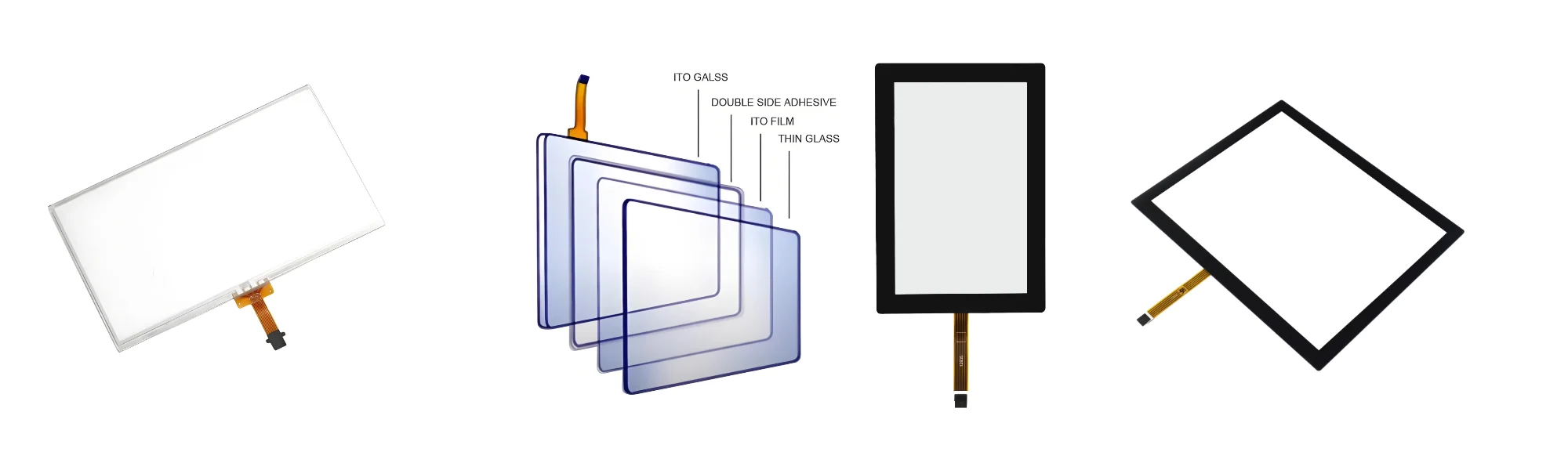

Резистивтік сенсорлық панельдің құрылымы әдетте микроскопиялық оқшаулағыш аралық нүктелермен бөлінген екі өткізгіш қабаттан тұрады.
Үстіңгі қабат әдетте мөлдір өткізгіш материалмен қапталған икемді пленка, ал төменгі қабат шыны немесе өткізгіш жабыны бар басқа субстрат.
Пайдаланушы экран бетін басқанда, жоғарғы қабат төменгі өткізгіш қабатпен байланыс жасау үшін деформацияланады. Содан кейін контроллер нақты жанасу орнын анықтау үшін алынған электрлік сигналдарды өлшейді.
Арнайы дизайн талаптарына байланысты ол сондай-ақ қорғаныс жабындарын, шеткі таспаларды, икемді кабельдерді және механикалық тірек компоненттерін қамтуы мүмкін.
Бұл қысымға негізделген жұмыс принципі резистивті сенсорлық экрандарға жалаң қолмен жұмыс істеуге мүмкіндік беріп қана қоймайды, сонымен қатар оларды қолғаппен және тиісті стилустарды немесе қатты заттарды пайдаланумен үйлесімді етеді.
PCAP сыйымдылық сенсорлық панельдерін өндіру өткізгіш іздерді, оптикалық беттерді, туралау дәлдігін және электр қосылымдарын дәл бақылауды қажет етеді.
Өндіріс процесі сенсорлық материалдар мен құрылымдық дизайнға байланысты өзгерсе де, негізгі өндіріс кезеңдері әдетте келесі қадамдарды қамтиды.
Өндіріс процесі жабын әйнегін, сенсорлық негіздерді, мөлдір өткізгіш материалдарды, икемді баспа схемаларын (FPC), жабысқақ таспаларды және басқа компоненттерді тексеруді қамтиды. Материалдың сапасы оптикалық тазалыққа, электрлік өнімділікке, ламинация сенімділігіне және соңғы өнімнің механикалық беріктігіне тікелей әсер етеді. Өнеркәсіптік жобалар үшін материалды таңдау жабдықтың жұмыс ортасы мен механикалық талаптарға байланысты анықталады.
Конструктивтік талаптарға байланысты жабын әйнегі кесу, жиектерін тегістеу, бұрғылау, жылтырату және химиялық нығайту сияқты процестерден өтеді. Таңдамалы жібек экранды жиектерді, логотиптерді, сәндік үлгілерді және орнату мүмкіндіктерін де қолдануға болады. Таңдалған материалдар мен дизайнның үйлесімділігіне қарай, Жарқылға қарсы (AG), Шағылуға қарсы (AR), Саусақ ізіне қарсы (AF) және даққа қарсы жабындар сияқты бетті өңдеулерді қолдануға болады. Бұл өңдеулер сенсорлық экранның әртүрлі жарық жағдайларына, тазалау процедураларына және эстетикалық талаптарға бейімделуіне көмектеседі.
Сыйымдылық датчиктерінде сыйымдылық өзгерістерін анықтау үшін арнайы массивтерде орналасқан мөлдір өткізгіш электродтар бар. Электродты бақылау үлгілері мен бағыттау конструкциялары сенсорлық сигналдардың анықталу және контроллерге жіберілу жолын анықтайды.
Сенсорлық технологияға байланысты өндіріс процесі фотолитографиялық оюды, лазерлік өңдеуді, басып шығаруды немесе басқа қолайлы әдістерді қамтуы мүмкін. Өндіріс дәлдігі өте маңызды, өйткені өткізгіш іздердегі ақаулар сенсорлық өнімділікке және өнімнің консистенциясына теріс әсер етуі мүмкін.
Сенсорды сенсорлық контроллерге FPC арқылы электрлік қосу керек. Байланыстыру процесі дәл туралауды және бақыланатын өңдеу шарттарын талап етеді. Сенімді электр қосылымдары қосылым ақауларын азайтуға және сенсор мен контроллер арасындағы тұрақты байланысты қамтамасыз етуге көмектеседі.
Қақпақ шынысы мен сенсор сәйкес мөлдір желіммен бірге ламинатталған. Ламинация сапасы өнімнің сыртқы түріне, оптикалық өнімділігіне және механикалық тұтастығына тікелей әсер етеді. Өндіріс кезінде шаңды, көпіршіктерді, туралаудың ауытқуларын және жабысқақ ақауларды қатаң бақылау керек.
Аяқталған PCAP сыйымдылық сенсорлық панельдері сыртқы түрі, сенсорлық реакциясы, электрод үздіксіздігі және мақсатты контроллермен үйлесімділігі бойынша тексерулерден өтеді. Арнайы жобалар үшін қосымша тестілеуге көп түрту өнімділігі, қолғаппен жұмыс істеу, су кедергісі жұмысы, кең температурада жұмыс істеу және электромагниттік үйлесімділік (ЭМС) сынағы кіруі мүмкін.
Материалды таңдау, ең алдымен, артық инженерлік және қажетсіз шығындарды болдырмау үшін қолданба сценарийіне негізделуі керек. Бұл кеңейтілген сынақтар әрбір PCAP сенсорлық тақтасы үшін стандартты конфигурациялар ретінде қабылданбауы керек.
4 сымды резистивті сенсорлық панель әдетте оқшаулағыш аралық нүктелермен бөлінген икемді жоғарғы өткізгіш пленка мен төменгі өткізгіш субстраттан тұрады.
Жалпы дизайнда төменгі субстрат X осінің электродтарын, ал үстіңгі пленка Y осінің электродтарын тасымалдайды. Қысым екі өткізгіш бетті контактіге келтіргенде, контроллер тиісті электродтар жинағына кернеу береді және жанасу координаттарын есептеу үшін алынған сигналдарды өлшейді. Өндіріс процесі әдетте мыналарды қамтиды:
● Материалды дайындау: ПЭТ пленкаларын, өткізгіш субстраттарды, аралық материалдарды, жабысқақ таспаларды және панель сипаттамаларына негізделген икемді баспа схемаларын (FPC) таңдау.
● Өткізгіш қабатты өңдеу: резистивті беттер мен электродтарды жасау үшін тиісті өндірістік процестерді пайдалану.
● Аралық нүктені қалыптастыру: панель басылмаған кезде өткізгіш қабаттардың бір-бірінен бөлек тұруын қамтамасыз ету үшін өткізгіш негізге біркелкі оқшаулағыш нүктелерді басып шығару.
● Жібек сүзгілеу және перифериялық өңдеу: қажет болған жағдайда сәндік жиектерді, оқшаулау үлгілерін немесе басқа белгіленген мүмкіндіктерді жасау.
● Ламинация және құрастыру: қажетті аралықты және механикалық сипаттамаларды сақтай отырып, үстіңгі пленканы және астыңғы негізді туралау және құрастыру.
● FPC қосу және тексеру: электр қосылымдарын аяқтау, одан кейін координаттарды, қарсылықты, сыртқы көріністі және функционалдылықты тексеру.
4 сымды резистивті сенсорлық панель үнемді шешім болып табылады.
5 сымды резистивті сенсорлық панель 4 сымды нұсқамен салыстырғанда басқа электрод конфигурациясын ұсынады. Типтік конструкцияда төменгі өткізгіш субстрат сезімтал бет ретінде қызмет етеді, төрт бұрышта электродтар өлшеу электр өрісін белгілейді, ал жоғарғы өткізгіш пленка негізінен кернеуді сезіну қабаты ретінде әрекет етеді.
8 сымды резистивті сенсорлық панель тұрақты электрлік өлшемдерге қол жеткізу үшін қосымша қосылымдарды қосу арқылы дәстүрлі 4 сымды архитектураға негізделеді.
Сәйкес сенсорлық экранды таңдау нақты қолданба сценарийіне байланысты:
4 сымды резистивті сенсорлық панельдер қатаң шығын шектеулері бар қолданбалар үшін ең қолайлы.
5 сымды резистивті сенсорлық панельдер жоғары жиілікті операцияларды, жиі жанасуды және күтілетін ұзақ қызмет мерзімін қамтитын өнеркәсіптік қолданбалар үшін өте қолайлы.
8 сымды резистивті сенсорлық панельдер жоғары тұрақтылық қажет болатын қатал орталарға жарамды.

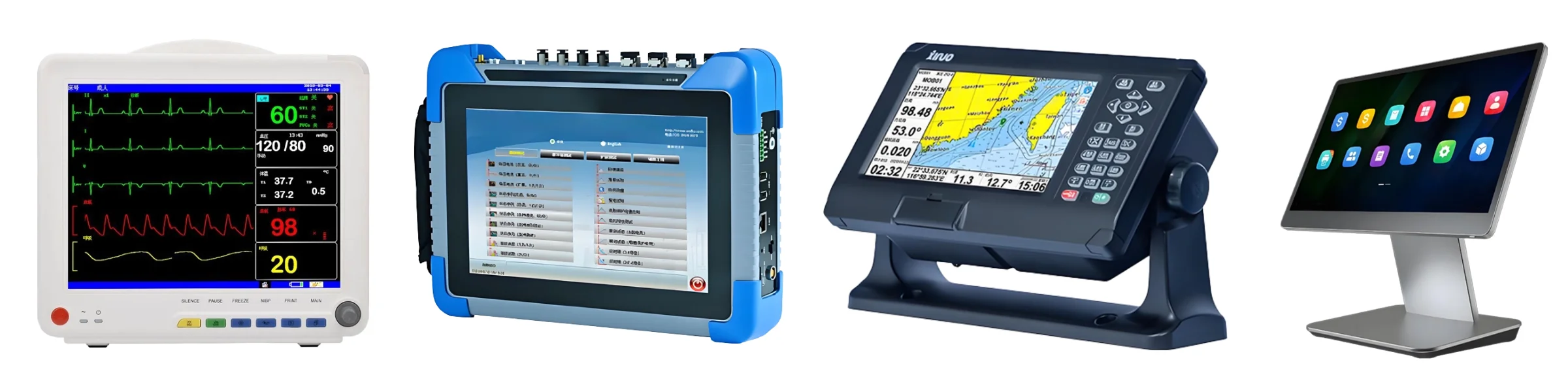

Түрлі өнеркәсіптік орталарда сенсорлық өнімділік, беріктік, оптикалық сапа және жұмыс икемділігі комбинациясы үшін әртүрлі талаптар бар.
Өнеркәсіптік автоматтандыру және адам-машина интерфейстері (HMI)
Өнеркәсіптік басқару панельдері әдетте тұрақты сенсорлық реакцияны, сенімді жұмысты және жабдықты басқару жүйелерімен үйлесімділікті қажет етеді.
PCAP сенсорлық экрандары шыны бетті, интуитивті жұмысты және көп сенсорлық мүмкіндіктерді қажет ететін интерфейстер үшін өте қолайлы. Керісінше, резистивті технология қысымға негізделген енгізуді немесе әртүрлі қолғаптармен және стилустармен үйлесімділікті қажет ететін қолданбалар үшін қолайлы.
Медициналық жабдық
Медициналық құралдар тазалауға оңай, механикалық өлшемдері бақыланатын беттерді және сенімді сенсорлық реакцияны қажет етеді.
PCAP сенсорлық панельдері тегіс шыныдан жасалған алдыңғы панель дизайнымен ерекшеленеді, ал резистивті панельдер қысымды енгізу және арнайы меңзегіш құралдармен үйлесімділік басымдылық болып табылатын аспаптар үшін өте қолайлы.
Өзіне-өзі қызмет көрсететін дүңгіршектер және өнеркәсіптік жабдықтар
Өзіне-өзі қызмет көрсететін дүңгіршектер, сауда автоматтары, принтерлер және жабдық интерфейстері реттелетін қақпақ әйнегін, орнату өлшемдерін, FPC маршрутын және контроллер үйлесімділігін қажет етуі мүмкін.
PCAP сенсорлық панельдері заманауи пайдаланушы тәжірибесін қамтамасыз етеді, ал резистивті технология нақты енгізу талаптары немесе қатаң шығындар шектеулері бар қолданбалар үшін жақсырақ.
Көлік және сыртқы жабдықтар
Теміржол жүйелері, теңіз электроникасы, зарядтау станциялары және сыртқы басқару терминалдары жиі температура ауытқуы, ылғал, діріл немесе қоршаған ортаның жоғары жарығы сияқты қиындықтарға тап болады.
Бұл қолданбаларда сенсорлық экран жалпы жүйенің ажырамас бөлігі ретінде бағалануы керек. Қақпақ әйнегі, тығыздағыш дизайны, желімдер, контроллер параметрлері, дисплей жарықтығы және механикалық орнату әдістері сияқты факторлар жалпы сенімділікке әсер етеді.
PCAP немесе резистивті технологияны пайдаланғанына қарамастан, олар су өткізбейтін, күн сәулесінде оқылатын немесе қоршаған ортаны қорғау мүмкіндіктерін тиісті дизайнсыз және растаусыз алады деп болжауға болмайды.
Тиісті жеткізушіні таңдаған кезде келесі факторларды ескеру ұсынылады:
● PCAP және резистивті сенсорлық панель құрылымдарында тәжірибе
● 4 сымды, 5 сымды және 8 сымды резистивті конфигурациялардың болуы
● Материалды таңдау және құрылымдық теңшеу мүмкіндігі
● Сенсорды дайындау, жібек сүзгілеу, ламинациялау және құрастыру процесін басқару
● FPC және сенсорлық контроллерлермен үйлесімділік
● Сапаны бақылаудың толық жазбалары мен процедураларымен бірге өлшемдік дәлдік
● Прототипті қолдау және жаппай өндірістің жүйелілігі
● Техникалық коммуникация тиімділігі және ұзақ мерзімді жеткізу мүмкіндігі
Біз OEM және ODM жобалары үшін теңшелген сенсорлық панель шешімдерін ұсынамыз, клиенттерге сенсорлық панель құрылымдарын, материалдарын, өлшемдерін, электр қосылымдарын және қолданба талаптарын жан-жақты бағалауға көмектесеміз.
Сізге PCAP сыйымдылығы бар сенсорлық панельдер немесе 4 сымды, 5 сымды және 8 сымды резистивті сенсорлық панельдер қажет пе, біз жабдықтың функционалдық, механикалық және қоршаған ортаны қорғау талаптарына сәйкес келетін оңтайлы механикалық шешімді таңдай аламыз.
