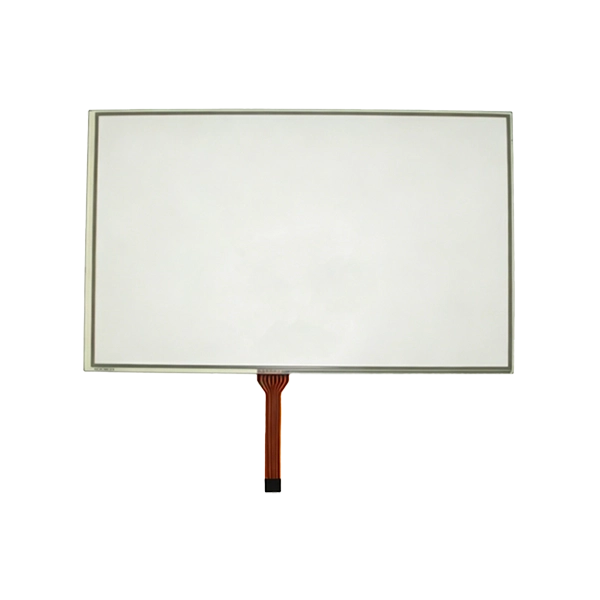

Біздің10,1 дюймдік 8 сымды резистивті сенсорлық панельқұрылыс машиналарына, ауыр техникаларға, ауыл шаруашылығы машиналарына, тау-кен машиналарына, крандарға, экскаваторларға, доңғалақты тиегіштерге және басқа да жолдан тыс өндірістік көліктерге арналған.
Тұтынушыға арналған сенсорлық панельдерден айырмашылығы, ауыр машиналар тұрақты діріл, балшық, жаңбыр, майдың ластануы, шаң және температураның шектен тыс ауытқуы жағдайында жұмыс істейді. Операторлар әдетте қалың жұмыс қолғаптарын киеді және сайттың қатал жағдайларына қарамастан тұрақты, сенімді сенсорлық өнімділікті талап етеді.
Біздің өнеркәсіптік 8 сымды резистивті сенсорлық шешіміміз күшейтілген сенсорлық конструкция, жоғары төзімді шикізат, оңтайландырылған EMC өнімділігі және ұзартылған қызмет мерзімі арқылы осы күрделі мәселелерді шешеді. Ол сыйымдылықты сенсорлық панельдер жиі тұрақсыз жұмыс істейтін сыртқы қатал ортада бір рет түрту арқылы дәл енгізуді сенімді түрде қамтамасыз етеді.
SKY-TDM толық спектрлі теңшеу қызметтерін ұсынады, соның ішінде қақпақ линзасын жасау, оптикалық байланыстыру, сенсорлық контроллерді калибрлеу, интерфейсті бейімдеу, жарқырауға қарсы өңдеу, су өткізбейтін тығыздау және механикалық интеграцияны қолдау.
Ауыр жабдық тұтынушыға бағытталған мультисенсорлық функционалдылыққа қарағанда ымырасыз операциялық сенімділікке басымдық береді.
Кәдімгі 4 сымды резистивті және сыйымдылық сенсорлық панельдермен салыстырғанда, 8 сымды резистивті архитектура негізгі артықшылықтарға ие:
• Сенсорлық орынды анықтаудың жоғары дәлдігі
• Ұзақ мерзімді калибрлеу тұрақтылығы
• Қолғаппен жұмыс істеу үшін жергілікті қолдау
• Жалаң саусақтармен, стилустармен және қатты құралдармен үйлесімді
• Жетілдірілген дірілге қарсы өнімділік
• Ұзақ мерзімді техникалық қызмет көрсету шығындарын азайту
• Ауыр EMI кедергісі кезінде тұрақты өнімділік
• Шаңды және ылғалды жұмыс сценарийлеріне бейімделеді
Үздіксіз HMI өзара әрекеттесу кезінде жұмыс қолғаптарын киетін құрылыс техникасы операторлары үшін резистивті жанасу қолайлы технология болып қала береді. Ол өріс жағдайында сыйымдылықты жанасу шектеулерін жоя отырып, электр өткізгіштіктің орнына қысымды белсендіруге сүйенеді.

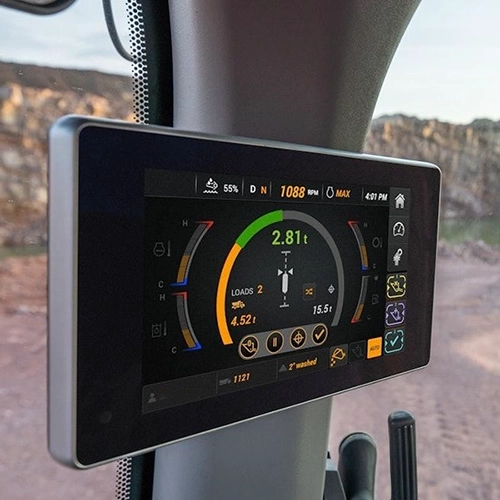

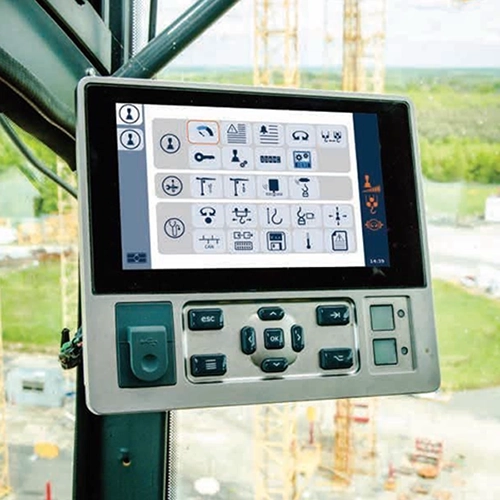

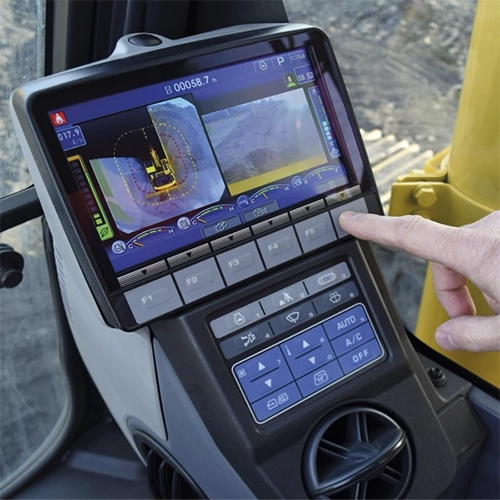

Біздің 10,1 дюймдік 8 сымды резистивті сенсорлық панеліміз мыналарға кеңінен біріктірілген: Экскаваторлар, доңғалақты тиегіштер, бульдозерлер, жылжымалы крандар, жол роликтері, бетон сорғылары, тау-кен жабдықтары, бұрғылау қондырғылары, ауылшаруашылық машиналары және өнеркәсіптік жүк көтергіштері және т.б.
Сенсорлық панель толық HMI жүйесінің бір ғана құрамдас бөлігі болып табылады. Кеңістіктің ұзақ жылдар бойы ақаусыз жұмыс істеуіне кепілдік беру үшін толық сенсорлық модуль жердегі қоршаған орта жағдайларына сәйкес жасалуы керек.
| Талап | Ұсынылған техникалық сипаттамалар / Оңтайландырылған дизайн мүмкіндіктері |
|
Жұмыс температурасының кең диапазоны (Құрылыс машиналары айнымалы климатта жыл бойы жұмыс істейді) |
• Жұмыс температурасы: -30°C ~ +80°C • Сақтау температурасы: -40°C ~ +85°C • Өнеркәсіптік деңгейдегі сенсорлық контроллер • Төмен температураға төзімді ПЭТ субстраттары |
|
Керемет діріл және соққыға төзімділік (Экскаваторлар, жол роликтері және бұрғылау қондырғылары тұрақты механикалық діріл тудырады) |
• Күшейтілген FPC құрылысы • Жоғары берік құрылымдық желім • Контроллерді қопсытуға қарсы бекіту конструкциясы • Дірілге төзімді қосқыштар • Күшейтілген икемді құйрық кабельдері |
|
Алдыңғы су өткізбейтін және шаң өткізбейтін құрылыс (Ашық ауада жұмыс істейтін құрылыс жабдықтары) |
• Ең төменгі алдыңғы панель рейтингі: IP65 • Қосымша жаңартылған IP67 тығыздағыш шешімі • Нақты жобаланған су өткізбейтін тығыздағыштар • Жиектерді шаңнан сақтайтын құрылым • Кіріктірілген су дренажының дизайны • УК-тұрақтандырылған беттік материалдар |
|
Сенімді қолғаппен жұмыс істеу мүмкіндігі (Дала операторлары әртүрлі қолғаптарды жиі пайдаланады) |
• Жұмысқа арналған қауіпсіздік қолғаптары • Былғары қолғап • Қысқы термиялық қолғаптар • Резеңке қорғаныс қолғаптары |
|
Кеңейтілген төзімділік (Құрылыс техникасының қызмет ету мерзімі әдетте 10 жылдан асады) |
• 35 миллионнан астам түртуді белсендіру • Қатты сызатқа төзімді беттік жабын • Тозуға төзімді PET қабаты • Ультракүлгін сәулелерге төзімді материалдар • Ұзақ қызмет ететін икемді кабельдер |
| Мықты EMI/EMC өнімділігі | • EMI экрандау құрылымы • Оңтайландырылған жерге қосу схемасы • Борттық сүзгі схемасы • Тұрақталған ендірілген микробағдарлама • ESD кешенді қорғанысы |
|
Күн сәулесінің оқылу мүмкіндігі (Сыртта орналастырылған жабдық тікелей күн сәулесінің астында анық көрінуді талап етеді) |
• Толық оптикалық байланыс • Жарқылға қарсы (AG) жабыны • Шағылысқа қарсы (AR) жабыны • Жоғары жарықтықтағы СКД жұптастыру • Ультракүлгін сәулелерге төзімді қақпақ линзасы • Ішкі панельдің шағылыстары басылған |
|
Мықты механикалық құрылым (Құрылыс машиналары үздіксіз соққыға, қатты шаңға және мұнай ластануына тап болады) |
• Ауыр өнеркәсіптік алдыңғы жақтау • Арматураланған металл монтаждық жақтау • Бекітілген саңылаулар • Реттелетін тығыздағыш қалыңдығы • Өнеркәсіптік құрылымдық байланыс • Иілгіш кабельдер үшін қорғаныс бағыты |
| Элемент | Техникалық сипаттама |
| Өлшем | 10,1 дюйм |
| Түрту технологиясы | 8-сымды кедергі |
| Интерфейс | USB/RS232/IIC |
| Бетінің қаттылығы | ≥3H |
| Жарық өткізгіштігі | ≥80% |
| Жұмыс температурасы | -30°C ~ +80°C |
| Іске қосу күші | Реттелетін |
| EMC | Өнеркәсіптік EMC оңтайландырылған дизайн |
| ESD қорғанысы | IEC стандарттарына сәйкес |
| Өмір сүру ұзақтығы түймесін түртіңіз | ≥35 миллион белсендіру |
| Шыны қақпақ | Реттелетін қол жетімді |
| Контроллер | Өнеркәсіптік дәреже |
| OEM / ODM | Толық қолдау көрсетіледі |
Құрылыс техникасының әрбір үлгісінде бірегей монтаждау шектеулері бар. SKY-TDM жан-жақты теңшеу опцияларын ұсынады:
- Арнайы сенсорлық сенсор өлшемдері
- Тапсырыспен жасалған қақпақ шыны дизайны
- Жібек экранды жиекпен басып шығару және тұтынушы логотипін ою
- Су өткізбейтін механикалық құрылымды дамыту
- Пайдаланушы FPC орналасуы және ұзындығы
- Арнайы коннекторды таңдау
- Көп интерфейс опциялары: USB / RS232 / I²C
- Оптикалық байланыстыру қызметі
- Жарқырауға және шағылысқа қарсы жабын
- Жетілдірілген EMI экрандау дизайны
- Қалыңдатылған өнімділігі жоғары ПЭТ пленкасы
- Кең температуралық контроллер параметрлерін баптау
- Жарықтығы жоғары СКД панельдерімен сәйкестік
- Механикалық жақтауды жобалауға техникалық қолдау көрсету
Әрбір сенсорлық панель сапаны қатаң тексеруден өтеді:
- 100% функция сынағы
- Сенсорлық дәлдік пен сызықтық калибрлеу
- Су өткізбейтін тығыздағышты тексеру
- Жоғары/төмен температурадағы велосипед сынағы
- Діріл және соққы сынағы
- ESD иммунитетті сынау
- EMI өнімділігін тексеру
- сыртқы түрін оптикалық тексеру
- Үздіксіз қартаю сынағы
- Қаптаманың түсуіне әсер ету сынағы
Өнімдердің тұтынушыға мінсіз күйде келгеніне көз жеткізіңіз.
Кәсіби өнеркәсіптік сенсорлық экран өндірушісі ретінде SKY-TDM тұтынушылардың қажеттіліктеріне бейімделген икемді бір терезе OEM және ODM қызметтерін ұсынады. Ауыр жүкті тас жол жабдығындағы үлкен жоба тәжірибесімен біз СКД таңдау, сенсорлық панель дизайны және оптикалық байланыстыруды қоса алғанда, кешенді қызметтерді ұсынамыз. Өнеркәсіптік сектордағы 10 жылдан астам өндірістік тәжірибеге сүйене отырып, біз тұрақты жеткізу тізбегін және жылдам техникалық қолдауды қамтамасыз етеміз. Сонымен қатар, біздің ISO-сертификатталған сапа менеджменті жүйесі біздің клиенттер үшін сатудан кейінгі кез келген алаңдаушылықты толығымен жояды.
A: Құрылыс машиналарының жұмыс ортасы өте күрделі және өзгермелі болғандықтан. Мұндай жағдайларда резистивті сенсорлық экрандар сыйымдылық экрандарына қарағанда жоғары тұрақтылықты ұсынады, бұл кез келген талап ететін ортада сенімді жұмысты қамтамасыз етеді.
A: Иә. Кең температуралық материалдар мен өнеркәсіптік деңгейдегі контроллерлерді пайдалана отырып, ол -30°C дейін жұмыс істеуге қолдау көрсетеді. Бұдан басқа, жобаның нақты талаптарына сәйкес төмен температураны одан әрі реттеуге болады.
A: Мүлдем. Икемді басып шығарылған схеманы (FPC) күшейту, өнеркәсіптік деңгейдегі құрылымдық желімдерді қолдану және контроллерді орнатуды оңтайландыру арқылы оның ауыр машиналардағы дірілге қарсы өнімділігі айтарлықтай жақсарады.
A: Иә. Қысыммен басқарылатын резистивті сенсорлық экран қалың жұмыс қолғаптарымен, стилустармен және басқа электр өткізбейтін құралдармен үздіксіз жұмыс істейді, қосымша жабдықты реттеуді қажет етпейді.
A: Толығымен теңшеуге болады. Біз арнайы өлшемдерді, теңшелетін интерфейстерді, тапсырыс бойынша қақпақ әйнегін, теңшелген кабель орналасуларын, логотипті басып шығаруды және механикалық интеграцияға арналған кешенді техникалық қолдауды қамтамасыз етеміз.
A: Иә. Сенсорлық жүйе электромагниттік экрандауды, оңтайландырылған жерге қосуды және кіріктірілген ESD (электростатикалық разряд) қорғанысын біріктіретін өнеркәсіптік деңгейдегі EMC архитектурасымен құрастырылған.
A: Ол құрылыс машиналарына, тау-кен жабдықтарына, ауыл шаруашылығы машиналарына, орман шаруашылығы машиналарына, өнеркәсіптік жолдан тыс көліктерге, теңізді басқару жүйелеріне және сыртқы автоматтандыру жабдықтарына өте қолайлы.
A: Иә. Жеке сенсорлық панельдерден басқа, біз СК сәйкестендіру, оптикалық байланыстыру, контроллер тақтасын біріктіру, арнайы қақпақ әйнегі және өнеркәсіптік және құрылыс машиналары үшін арнайы әзірленген дайын дисплей модульдерін қамтитын кешенді қызметтерді ұсынамыз.
Сенімді дереккөзге дайын10,1 дюймдік 8 сымды резистивті сенсорлық панельқұрылыс машиналары үшін? Өлшемі, интерфейсі, тығыздау дәрежесі және температура сипаттамалары сияқты толық талаптарыңызды бізге жіберіңіз. SKY-TDM икемді теңшеуді, сынамаларды уақтылы алуды және тұрақты жаппай өндірісті қамтамасыз етеді. Жобаны талқылауды бастау үшін бізге хабарласыңыз.
