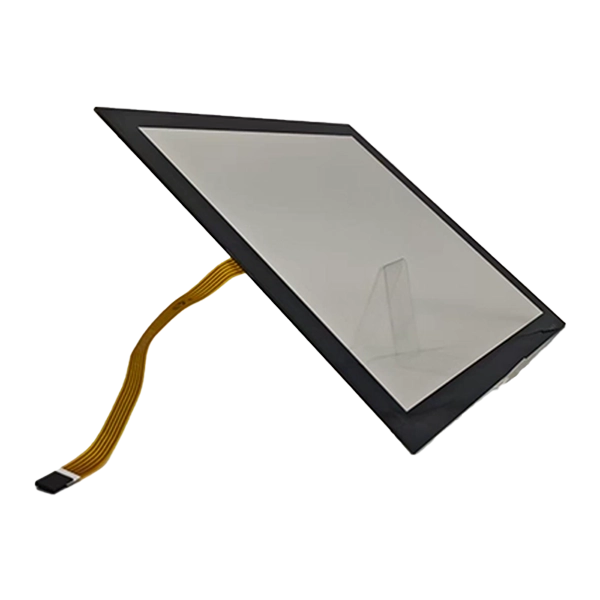

Біздің17 дюймдік 5 сымды резистивті сенсорлық панельОл арнайы теңіз навигациясы, доңғалақ үйінің консольдері, қозғалтқыш бөлмесін бақылау жүйелері және теңіздегі кемелерді басқару жабдықтары үшін әзірленген. Бұл бір рет түртуге болатын резистивті шешім жұмыс қолғаптары, су өткізбейтін теңіз қолғаптары, стилустар және дымқыл саусақтармен дәл енгізуді тамаша қолдай отырып, теңіз ортасындағы сыйымдылық сенсорлық экрандардан айтарлықтай асып түседі.
Built on a mature 5-wire resistive architecture, this panel effectively eliminates the aging and drift issues common in traditional 4-wire touch screens. Ол қолдайды35 млнкемелердің тәулік бойы үздіксіз жұмысының қатаң талаптарын толығымен қанағаттандыратын, дәйекті сызықтықты сақтай отырып, сенсорлық белсендірулер. Әдеттегі теңіз қауіптеріне, соның ішінде дірілге, тұзды шашыратуға, тұрақты жоғары ылғалдылыққа және температураның кең ауытқуларына төтеп беру үшін арнайы оңтайландырылған.-20°C-тан +70°C-қа дейін---оның қосымша AG (Анти-Жарқырау) / AR (Анти-Рефлексия) / AF (Саусақ ізіне қарсы) жабындарымен және ашық көпірлерде күн сәулесінің оқылуын айтарлықтай жақсарту үшін оптикалық байланыстырумен бірге қол жетімді.
Біз икемді теңшеу қызметтерін ұсынамыз, соның ішінде USB/RS232 интерфейстері, бейімделген FPC маршрутизациясы, күшейтілген жиекті тығыздау (IP65~IP67 су өткізбейтін интеграцияны қолдайды), EMI (электромагниттік кедергі) оңтайландыруы және арнайы қақпақ әйнегін өңдеу. Өзімізде өндірілгенISO 9001, ISO 13485 және IATF 16949-сертификатталған зауыт, әрбір қондырғы жөнелтуден бұрын қатаң оптикалық, температура және сенімділік сынақтарынан өтеді.
Теңіз жүйелерінен басқа, бұл сенсорлық панель өнеркәсіптік автоматтандыру HMI-де, ауыр машиналарда және медициналық диагностикалық жабдықтарда кеңінен қолданылады. Біз жаһандық теңіз жабдығы интеграторлары үшін адам мен машинаның өзара әрекеттесуінің сенімді шешімдерін жеткізуге ұмтылатын прототип үлгілерін де, кең ауқымды OEM/ODM тапсырыстарын да қолдаймыз.
| Элемент | Техникалық сипаттама |
| Өлшем | 17 дюйм |
| Түрту технологиясы | 5 сым резистивті (бір рет түрту) |
| Қолдау көрсетілетін кіріс | Саусақ, қорғаныс қолғаптары, стилус, дымқыл саусақтар |
| Интерфейс | USB / RS232 / Пайдаланушы контроллері Қосымша |
| Бетінің қаттылығы | ≥3H |
| Жарық өткізгіштігі | 80% дейін |
| Жұмыс температурасы | -20°C ~ +70°C |
| Негізгі қолданбалар | Теңіз навигациясы және кемелерді басқару, өнеркәсіптік автоматтандыру, медициналық жабдықтар, ауыр машиналар |
| Баптау | Толық OEM / ODM қолдау көрсетеді |
Кеме бортындағы адам-машина интерфейстері (HMI) стандартты коммерциялық сенсорлық панельдер жиі істен шығатын қатал жағдайларда тұрақты жұмыс істеуі керек.

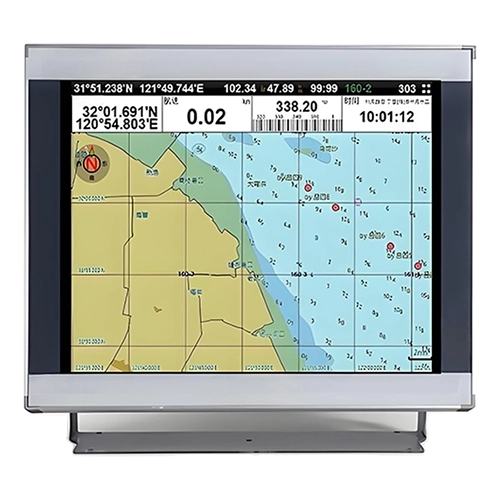

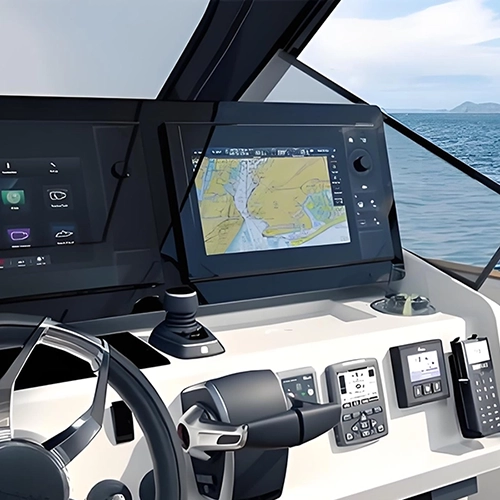

Біздің 17 дюймдік 5 сымды резистивті сенсорлық панель әртүрлі теңіз жабдығына кеңінен біріктірілген, соның ішінде: теңіз навигациялық дисплейлері, доңғалақ үйі/көпірді басқару консольдері, радар және сонар операторының терминалдары, қозғалтқыш бөлмесін бақылау жүйелері, теңіз автоматикасының HMI құрылғылары, борттық байланыс жабдығы, теңіз платформасының басқару панельдері және теңіз энергиясын таратуды басқару блоктары.
5 сымды резистивті технология кеме экипаждарының тұрақты жауап беруін қамтамасыз етеді, борттағы қауіпсіздікті тікелей арттырады және теңіз OEM интеграторларының жұмыс тұрақтылығын қамтамасыз етеді.
Өйткені ол келесі салаларда жоғары өнімділікті қамтамасыз етеді:
Күнделікті теңіз операциялары кезінде экипаждар әдетте қорғаныс қолғаптарын киюі керек. Бұл сенсорлық панель әртүрлі көздерден алынған қысымға негізделген кірістерді, соның ішінде ауыр жұмыс қолғаптарын, су өткізбейтін теңіз қолғаптарын, оқшауланған қорғаныс қолғаптарын, қатты ұшты стилустарды, саусақтардың ұштарын және жалаңаш тырнақтарды, сондай-ақ дымқыл немесе дымқыл саусақтарды дәл тіркейді. Дәл осы ерекше әмбебаптық резистивті жанасуды коммерциялық және жұмыс істейтін кемелер үшін белгіленген таңдаулы опцияға айналдырады.
Көпір дисплейлері қатал теңіз орталарында бірнеше жылдар бойы 24/7 жұмыс істейді. Дәстүрлі 4 сымды резистивті панельдермен салыстырғанда, біздің 5 сымды резистивті архитектура керемет артықшылықтар береді:
- Бітті35 млнтүртуді белсендіру мерзімі
- Толық өмірлік цикл бойынша тұрақты жанасу сызықтылығы
- жиі қайталанатын басуға күшті қарсылық
- Ең аз калибрлеу дрейфі
5 сымды дизайн сезгіш кернеуді тек төменгі қатты шыны қабатына қолданатындықтан, ол жоғарғы өткізгіш пленканың тозуын және қартаю мәселелерін күрт азайтады.
Ол жоғары жарық өткізгіштігі, ішкі шағылысы төмен, қосымша AG (жарқырауға қарсы) / AR (шағылуға қарсы) жабындары, AF (саусақ ізіне қарсы) бетін өңдеу және толық оптикалық байланыстыруға қолдау көрсететін негізгі өнеркәсіптік СКД модульдерімен толық үйлесімді. Бұл жаңартулар ашық доңғалақтарда жиі кездесетін күн сәулесінің тікелей түсуі кезінде экранның оқу мүмкіндігін айтарлықтай жақсартады.
Кеме бортындағы сенсорлық панельдер жердегі өнеркәсіптік жабдыққа қарағанда әлдеқайда қатал жұмыс жағдайларына төтеп береді. Мақсатты материалдық және құрылымдық дизайн арқылы біз теңіздегі келесі маңызды мәселелерді тиімді шешеміз:
Мұхит тұзы ішкі компоненттердің коррозиясын тездетеді. Біздің жобаны іске асыруға мыналар кіреді: коррозияға төзімді өткізгіш қабаттар, теңіздегі тығыздағыш желімдер, күшейтілген жиекті инкапсуляция және ұзаққа созылатын ылғалдан қорғайтын құрылыс.
Ыдыстар жиі салыстырмалы ылғалдылығы (RH) 90%-дан асатын орталарда жұмыс істейді. Өткізгіш тізбектердің ылғалды жағдайда тұрақты болуын қамтамасыз ету үшін біз ылғалдылығы төмен шикізатты, жақсартылған жиектерді тығыздау құрылымдарын және конденсацияға қарсы ішкі ламинация конструкцияларын қолданамыз.
Арнайы алдыңғы панельді қорғау стандарттарын қолдайды:IP65 / IP66 / IP67. Дәл су өткізбейтін тығыздағыштарды сәйкестендіру, жақтауды тығыздау құрылымы шешімдері, силиконды тығыздағыш сақина дизайны және шеткі су өткізбейтін желім біріктіру арқылы тұтынушы корпустарымен біркелкі біріктіріледі.
Қозғалтқыштың үздіксіз дірілі мен толқын әсерлері теңізде сөзсіз. Біздің қарсы шараларымызға күшейтілген қақпақтың шыны бекітетін құрылымдары, деформациядан босатылған FPC маршруты, жоғары икемді құйрық қосылым конструкциялары, өнеркәсіптік деңгейдегі жоғары берік желіммен байланыстыру және қосқыш аймақтарының айналасындағы механикалық арматура кіреді.
Жабдық өзгермелі климаттық жағдайларға төтеп беруі керек: мұздатылған порт қыстары, тропикалық тасымалдау жолдары және ыстық, жабық машина бөлмелері. Біздің стандартты жұмыс температурасы диапазоны-20°C-тан +70°C-қа дейін; Температураның ұзартылған нұсқалары да тапсырыс бойынша қол жетімді.
Табиғи жарыққа ұшыраған доңғалақ үйінің қондырғылары үшін: Оптикалық байланыстыруды біріктіру, AG (Анти-Жарқырау) / AR (Анти-Шағылысу) беттік жабындарын жабу шынысына қолдану, УК-тұрақтандырылған материалдарды пайдалану және сәйкес келетін жоғары жарықты СКД модульдерін қамтамасыз ету арқылы біз өнімнің кез келген жағдайда анық көрінетінін қамтамасыз етеміз.
Кемелерде электр шуын тудыратын тығыз байланыс, радар және навигациялық электроника бар. Біздің оңтайландыру шараларымызға реттелген FPC ізінің орналасулары, тиімді электромагниттік экрандау дизайны, оңтайландырылған жерге қосу схемалары және тұрақты өнеркәсіптік деңгейдегі сенсорлық контроллерлермен сәйкестік кіреді. Олар басқа борттағы теңіз жабдығымен бірге жұмыс істеген кезде кездейсоқ жалған жанасуларды немесе тиіп кетуді тиімді болдырмайды.
Өзіміздің өндірістік қондырғымыз бар сенсорлық экран өндірушісі ретінде біз теңіз орнату талаптарына тамаша сәйкестендірілген теңшеу қызметтерін ұсынамыз:
- Арнайы қақпақ шынысының қалыңдығы, контур пішіні және жиектері әрлеу
- Интерфейс таңдау: USB / RS232 / автономды контроллер
- AG (Анти-Жарқырау) / AR (Анти-Шағылысу) / AF (Саусақ ізіне қарсы) бетті өңдеулер
- Толық оптикалық байланыстыру қызметтері
- Су өткізбейтін құрылымдық дизайн бойынша кеңес беру
- EMI (электромагниттік кедергі) қорғауды оңтайландыру
- Кең температуралық материал конфигурациялары
- Теңшелетін FPC (икемді басып шығарылған схема) ұзындығы, бағыттау бағыты және қосқыш түрлері
- Шекті жібек экранды басып шығару және таңдамалы логотипті басып шығару
- механикалық сызбаны техникалық қамтамасыз ету
- Толық СКД + сенсорлық біріктірілген модульді қамтамасыз ету
Біздің инженерлік команда теңіз қоршауының макеттері мен жүйе архитектурасына негізделген эксклюзивті сенсорлық шешімдерді бейімдеу үшін өнімді әзірлеудің бастапқы кезеңінде клиенттермен тығыз жұмыс істейді.
Біздің барлық сенсорлық экрандар стандартталған сапа менеджменті жүйелерін қатаң сақтай отырып, өзімізде шығарылады.
- ISO 9001Сапа менеджменті жүйесі
- ISO 13485Медициналық бұйымдардың сапасын басқару жүйесі
- IATF 16949Автокөлік сапасы стандарты
Біздің барлық өнімдер жөнелтілгенге дейін қатаң сапа тексерулерінен өтеді. Бұл біздің сапа жүйемізді қатаң сақтау біз жеткізетін әрбір өнімнің тұрақтылығы мен сенімділігін қамтамасыз етеді.
A: Иә. Ол әртүрлі теңіздегі жұмыс қолғаптарына, су өткізбейтін қолғаптарға және стилус кірістеріне сенімді түрде жауап береді.
A: Біз тұтынушыларға жабдық корпусымен бірге мақсатты су өткізбейтін рейтингтерге жетуге көмектесу үшін құрылымдық кеңестер мен сәйкес сенсорлық панель дизайнын ұсынамыз.
A: Иә. Біз теңізде конденсация қаупін азайту үшін төмен гигроскопиялық материалдарды және күшейтілген жиектерді қолданамыз.
A: Толығымен теңшеуге болады: FPC ұзындығы, бағыттау бағыты, қосқыш түрі және түйреуіш анықтамасы аппараттық құрал орналасуына тамаша сәйкес келуі үшін реттелуі мүмкін.
A: Иә. Біз бір реттік дисплей модульдерін, соның ішінде СКД экрандарын, резистивті сенсорлық панельдерді және оптикалық байланыстыруды ұсынамыз, бұл тұтынушыларды сатып алу мен біріктіру жұмысын жеңілдетеді.
A: Ол өнеркәсіптік автоматтандыру HMI-де, диагностикалық медициналық аспаптарда, энергияны бақылау терминалдарында, құрылыс машиналарында және ауылшаруашылық ауыр жабдықтарында кеңінен қолданылады.
Сұрауыңызда келесі мәліметтерді көрсетіңіз:
- СКД үлгісі немесе өлшемді сызбалар
- Теңіз техникасының нысаналы түрі
- Интерфейс талаптары (USB / RS232 / контроллер)
- Жұмыс температурасына қойылатын талаптар
- Мақсатты су өткізбейтін рейтинг (IP65 / IP66 / IP67)
- Шыны және бетті жабу талаптары
- Тапсырыс кезеңі: Прототип / Пилоттық жүгіріс / Жаппай өндіріс
- Механикалық контур сызбалары (бар болса)
Біздің инженерлер теңіз жабдықтарын әзірлеу уақытын жеделдету үшін кәсіби техникалық бағалауларды, дизайн бойынша ұсыныстарды және ресми баға ұсыныстарын береді.
