СКД модульдері + СКД драйвер тақталары + сенсорлық панельдер + әртүрлі кабельдер + механикалық құрылымдық компоненттер
Бұл кешенді интеграция жеке СКД модульдерге дәстүрлі тәуелділіктен бас тартуды білдіретін теңшелген жобалар үшін маңызды талап болды. Бұрын жобалардың көпшілігінде бөлек сенсорлық панельдер немесе дербес СКД модульдері сияқты жеке құрамдас бөліктер ғана қажет болды. Дегенмен, сала дамып келе жатқанда, ресурстарды біріктіру жобаны бастаудың шешуші факторына айналды.
Бұл құрамдас бөліктер әртүрлі жеткізушілерден алынған және жиналған кезде, құрамдастардың үйлесімділігі, ішкі кеңістіктің орналасуы және құрастыру процестері сияқты мәселелер жиі туындайды, бұл өнімнің сәйкес келмеуіне әкеледі. Бұл теңшелген жобаларға тән бірегей сынақ.
SKY-TDMӨнімдері, ең алдымен, өнеркәсіптік, медициналық, өзіне-өзі қызмет көрсететін дүңгіршектер мен теміржол транзиттік қосымшаларындағы теңшелген жобалардың қажеттіліктерін қанағаттандыруға арналған. Біз жобаның өмірлік циклі бойына үйлесімділік пен сәйкестік мәселелерін шешу үшін біріктірілген сенсорлық және дисплей шешімдерін ұсынамыз.
Бұл СКД модулін, PCAP сыйымдылық сенсорлық тақтасын және драйвер тақтасы жүйесін бір дисплей архитектурасына біріктіретін сенсорлық функциясы бар 21,5 дюймдік СКД. Тұтынушылар тек 12 В тұрақты ток қуат көзін және оны өз жабдықтарына орналастыру үшін HDMI кіріс сигналын қамтамасыз етуі керек, бұл сыртқы драйвер тақтасының қажеттілігін болдырмайды.
Негізгі ерекшеліктері:
· 21,5 дюймдік экран өлшемі
· 1920 x 1080 Full HD ажыратымдылығы
· PCAP 10-нүктелік сыйымдылықты түрту

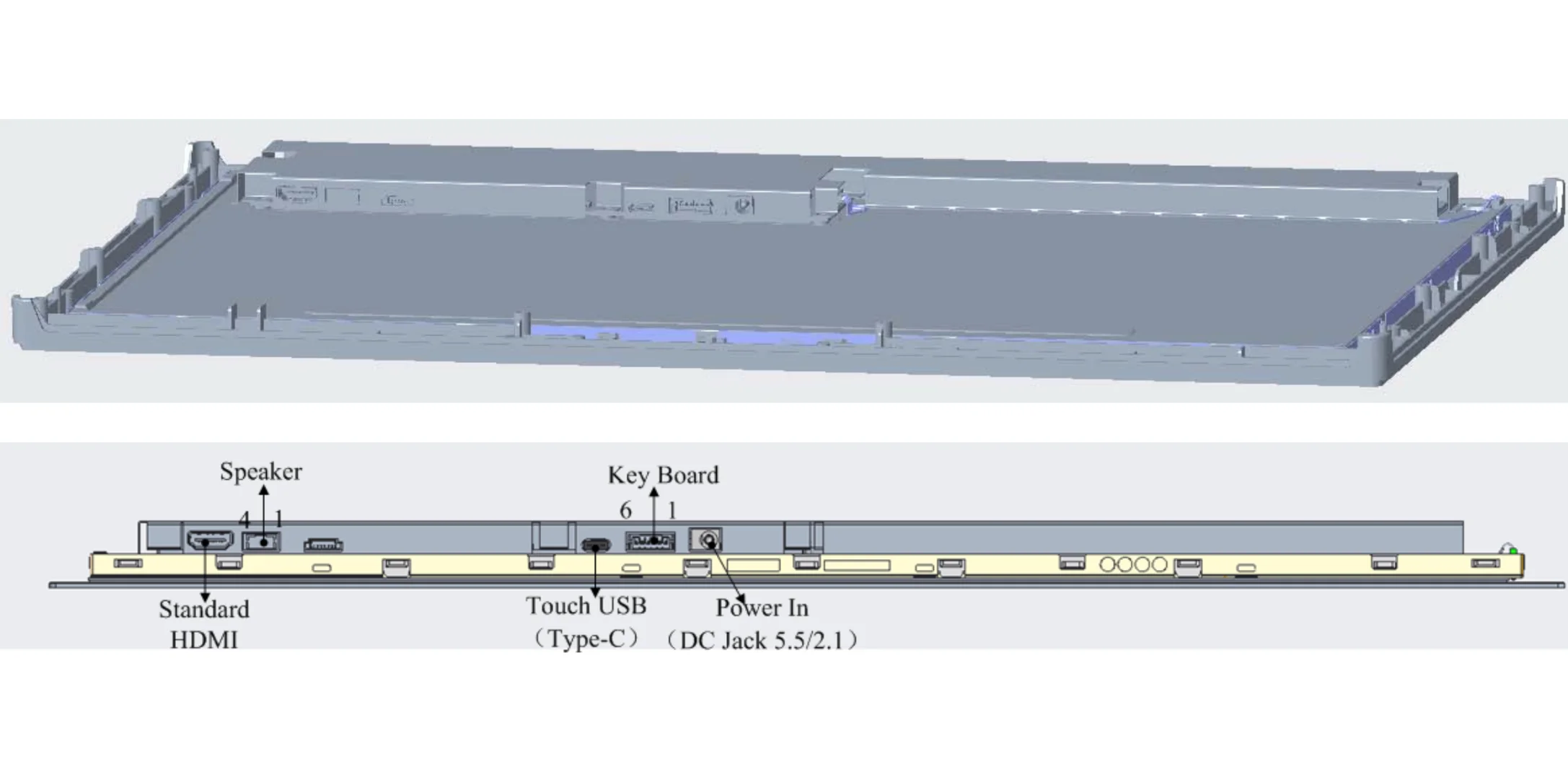

· HDMI бейне кіріс интерфейсі
· USB Type-C сенсорлық интерфейсі
· Қосымша AG (жарқылға қарсы) және AF (саусақ ізіне қарсы) бетті өңдеу
· Кірістірілген динамик

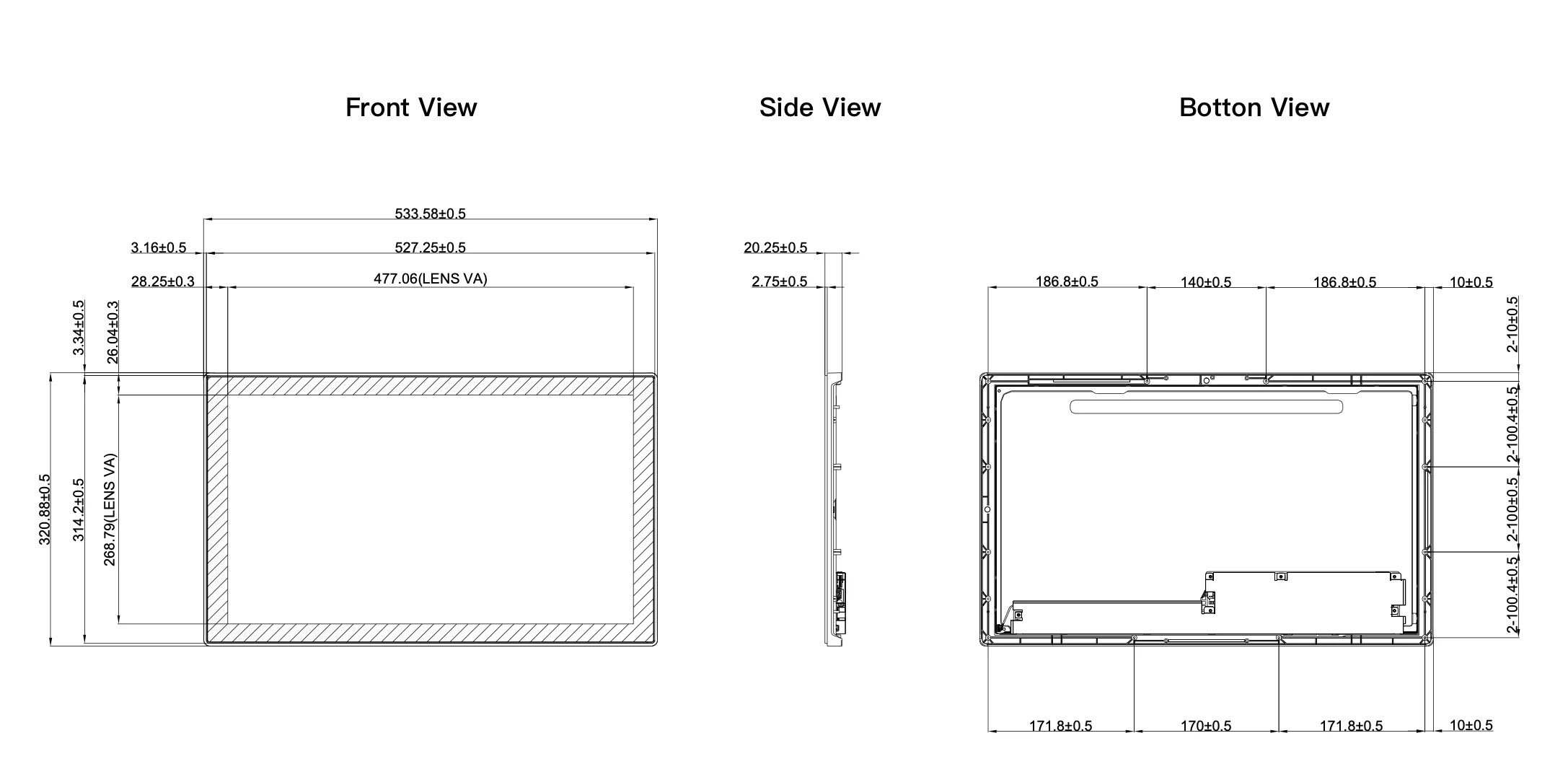

Оның әдеттегі қуат тұтынуы 26,26 Вт, өнімнің жалпы өлшемдері 533,58 x 320,88 x 20,25 мм.
Интеграцияның негізгі мақсаты - дербес құрамдас бөліктердің санын азайту және дисплей архитектурасын орнатуды жеңілдету.
Біріктірілген дисплейлер жалпы жүйе шығындарын төмендетуі мүмкін. Олар компоненттерді сатып алу тиімділігін арттыруға, кабельдер мен қосқыштарға қажеттілікті азайтуға, құрастыру процестерін жеңілдетуге, инженерлік үйлестіру күштерін азайтуға және дисплей жүйесін біріктіру уақытын қысқартуға көмектеседі. Бұл жақсартулар жасырын еңбек шығындарын тиімді түрде азайтады. Нақты шығындарды азайту, алайда, бастапқы дисплей архитектурасына, өндіріс көлеміне және теңшеу талаптарына байланысты.
Иә, бұл ықшам механикалық дизайн үшін көбірек мүмкіндіктер жасайды. Оқшау дисплейдің драйвер тақталарын СКД панелінің артында немесе жанында орнату қажет болғанда, ПХД және кабельдер үшін қосымша орын болуы керек.
Тиісті дисплейдің электрондық компоненттерін дисплей архитектурасына тікелей біріктіру арқылы драйвер тақтасы мен байланысты кабельдер үшін орын бөлудің қажеті жоқ.
Бұл кеңістікті оңтайландыру әсіресе экран әдетте корпустың алдыңғы жағына орнатылатын өзіне-өзі қызмет көрсету терминалдары үшін өте тиімді.
Өзіне-өзі қызмет көрсету терминалдары «Сенсорлық + дисплей интеграциясы» үшін ең танымал қолданба сценарийі болып табылады.
21,5 дюймдік Full HD сенсорлық экраны бүкіл пайдаланушы ағынын үздіксіз көрсету үшін кең дисплей аймағын қамтамасыз етеді: Мәзір дисплейі → Өнімді таңдау → Тапсырысты растау → Төлем және есеп айырысу → Түбіртекті басып шығару.

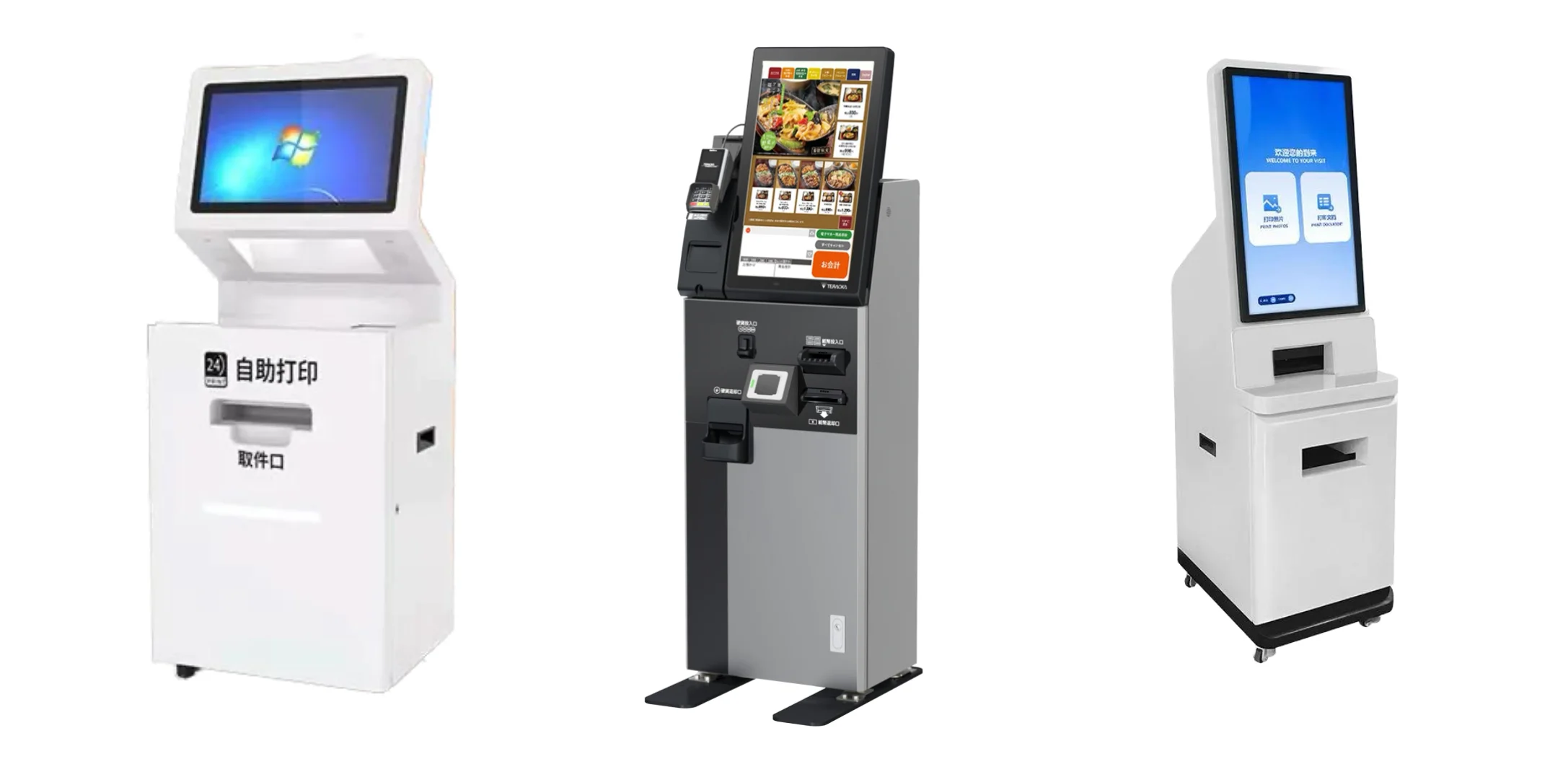

Дәл осындай дисплей концепциясын басқа өзіне-өзі қызмет көрсететін жабдыққа қолдануға болады:
· Өздігінен тапсырыс беретін дүңгіршектер: Үлкен сенсорлық дисплейлер пайдаланушыларға қызметкерлердің көмегінсіз өнімдерді толық шолуға, тапсырыстарды басқаруға және транзакцияларды аяқтауға мүмкіндік береді.
· Төлем терминалдары: дисплей операциялық нұсқауларды, транзакция ақпаратын және сенсорлық әрекеттесулерді бір пайдаланушыға бағытталған интерфейске біріктіре алады.
· Сауда автоматтары: сенсорлық интерфейсті өнім туралы ақпаратты, жарнамалық мазмұнды, өнімді таңдауды және төлем нұсқауларын көрсету үшін пайдалануға болады.
· Билеттерді алу және тіркеу терминалдары: Интерактивті дисплейлер пайдаланушыларға баратын жерді таңдау, брондау сұраулары, билеттерді басып шығару немесе тіркеу процедуралары арқылы бағыттай алады.
· Өзіне-өзі қызмет көрсететін принтерлер: сенсорлық экран құжат таңдауды, мазмұнды алдын ала қарауды, басып шығару опциясының параметрлерін және төлем функцияларын жеңілдетеді.
Сенсорлық экран жабдығын әзірлеудегі негізгі қиындықтардың бірі сенсорлық панельдің, СКД модулінің, драйвер тақтасының контроллерінің және механикалық құрылымның біркелкі жұмыс істеуін қамтамасыз ету болып табылады.
Бұл кешенді тәсіл әсіресе жаппай шығарылатын жабдықты өндірушілер үшін өте қолайлы. Мұндай жағдайларда дисплей дәйектілігі, орнату тиімділігі және жеткізу тізбегін үйлестіру өте маңызды. Мысал ретінде 21,5 дюймдік өнімімізді алсақ, ол СКД, сенсорлық панель және драйвер электроникасы бір дисплей модулінің архитектурасына қалай біріктірілетінін көрсетеді. Ол сондай-ақ температура, діріл, термиялық соққы, қуат циклі және ESD сияқты әртүрлі жағдайларда сенімділік талаптарына жауап береді.
OEM тұтынушылары үшін бұл бірлескен өнім дизайны түпкілікті шешім болып табылады. Бұл ең басынан бастап бүкіл дисплей шешімі оқшауланған СКД компоненті ретінде қарастырылмай, жабдықтың ажырамас бөлігі ретінде жасалғанын білдіреді.
ХабарласыңызSKY-TDM. Біздің команда бағалауға көмектеседі және жобаңызға бейімделген тамаша біріктірілген дисплей шешімін (LCD + драйвер тақтасы + сенсорлық панель) ұсынады.
