Сенімді сигнал түрлендіруді қажет ететін OEM дисплей жобалары үшінHDMI - TTL интерфейсінің AD тақтасыбастапSKY-TDMHDMI бейне көздерін TTL/RGB TFT СКД панельдерімен қосудың практикалық жолын қамтамасыз етеді. Оның реттелетін панельдік кернеуі, интегралды жарық диодты артқы жарығын басқаруы, теңшелетін микробағдарлама және ықшам өнеркәсіптік дизайны оны кірістірілген жабдыққа, HMI терминалдарына, медициналық құралдарға, зертханалық құрылғыларға және кеңістікте шектеулі дисплей қолданбаларына қолайлы етеді.
HDMI-TTL интерфейсінің AD тақтасы HDMI бейне көзі мен TTL/RGB сигналын қолданатын үйлесімді TFT СКД панелі арасындағы басқару көпірі ретінде әрекет етеді. Жабдық өндірушілері үшін контроллердің осы түрінің мәні негізгі сигнал түрлендіруінен асып түседі. Панель кернеуін таңдау, дисплей уақытын таңдау, артқы жарықты басқару, интерфейсті сәйкестендіру, микробағдарлама конфигурациясы және ПХД сенімділігі - барлығы ендірілген дисплей жүйесінің сәттілігіне әсер етуі мүмкін. SKY-TDM шешімі бірнеше TTL интерфейс конфигурацияларын, 3,3V/5V панельдік кернеуді реттеуді, кіріктірілген жарық диодты артқы жарығын басқаруды, реттелетін микробағдарламаны және 8–18В тұрақты ток қуат кірісін қолдайды. Бұл мүмкіндіктер инженерлерге қосымша схемаларды азайтуға, сымдарды жеңілдетуге, СКД интеграциясын жеделдетуге және икемді өнеркәсіптік дисплей өнімдерін әзірлеуге көмектеседі.
Мазмұны
- HDMI-TTL интерфейсі AD тақтасы дегеніміз не?
- TFT LCD жобалары үшін HDMI-TTL түрлендіру неліктен маңызды?
- Бағалаудың негізгі ерекшеліктері қандай?
- Негізгі техникалық сипаттамалар
- Тақтаны қайда пайдалануға болады?
- Инженерлер СКД интеграциясына қалай жақындауы керек?
- Теңшеу жобаның үйлесімділігін қалай жақсартады?
- Жиі қойылатын сұрақтар
- Қорытынды және жобаны қолдау
HDMI-TTL интерфейсі AD тақтасы дегеніміз не?
HDMI-TTL интерфейсі AD тақтасы – HDMI көзінен бейне ақпаратты үйлесімді TTL/RGB TFT СКД панелі өңдей алатын сигнал пішіміне түрлендіретін СКД контроллері. HDMI компьютерлерде, ендірілген жүйелерде, өнеркәсіптік контроллерлерде және басқа заманауи сандық бейне көздерінде кеңінен қолданылады, ал көптеген TFT LCD панельдері параллель RGB немесе TTL интерфейстерін пайдаланады.
Сәйкес контроллер болмаса, инженерлерге негізгі жүйені қайта құру немесе сигналды түрлендірудің қосымша схемасын әзірлеу қажет болуы мүмкін. Арнайы контроллер тақтасы тікелей интеграция жолын қамтамасыз етеді және сигналды өңдеуді, панельдің қуатын басқаруды, уақыт конфигурациясын және артқы жарықты басқаруды бір ықшам шешімде біріктіре алады.

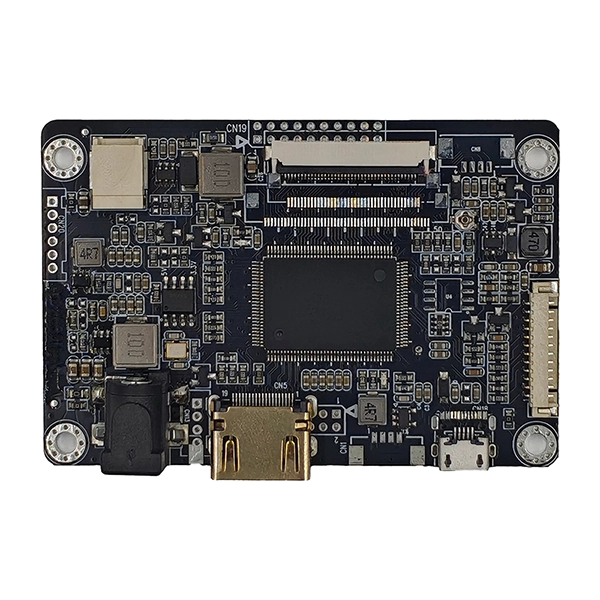

SKY-TDM HDMI - TTL интерфейсі AD тақтасы өнеркәсіптік СКД интеграциясы үшін арнайы жасалған. Өнімнің техникалық сипаттамаларына сәйкес ол TTL/RGB дисплей шығыс конфигурацияларын, реттелетін 3,3 В немесе 5 В панель кернеуін, біріктірілген жарық диоды драйверін, реттелетін микробағдарламаны және 8–18 В тұрақты ток көзінің диапазонын қолдайды.
TFT LCD жобалары үшін HDMI-TTL түрлендіру неліктен маңызды?
Дисплейді біріктіру көбінесе дұрыс физикалық өлшемдері бар СКД таңдауды қамтиды. Инженерлер сондай-ақ бейне көзіне, интерфейсіне, кернеуіне, уақытына, артқы жарығына, қосқышқа және механикалық құрылымға сәйкес келуі керек.
Сәйкес HDMI-TTL контроллері бірнеше жалпы интеграциялық мәселелерді шешуге көмектеседі:
- Интерфейс үйлесімділігі:Ол HDMI бейне көздері мен TTL/RGB TFT панельдері арасында практикалық байланысты қамтамасыз етеді.
- Қуатты сәйкестендіру:Реттелетін панель кернеуі СКД электрлік талаптарын қанағаттандыруға көмектеседі.
- Артқы жарықты басқару:Біріктірілген жарықдиодты жарықтандыруды басқару бөлек драйвер тізбегінің қажеттілігін азайтады.
- Микробағдарламаны бейімдеу:Дисплей уақытын және басқа параметрлерді нақты СКД үлгілері үшін теңшеуге болады.
- Шағын орнату:Шағын контроллердің орналасуы қоршау кеңістігі шектеулі болған жағдайда құнды болуы мүмкін.
- Даму тиімділігі:Дайын контроллер архитектурасы OEM командасы талап ететін дисплей-интерфейс әзірлеу көлемін азайта алады.
Бағалаудың негізгі ерекшеліктері қандай?
1. Бірнеше TTL/RGB интерфейс конфигурациялары
Әртүрлі TFT панельдері әртүрлі FPC пин тағайындауларын және сигнал конфигурацияларын пайдалана алады. Тақта 40 істікшелі және 50 істікшелі RGB конфигурацияларын қоса алғанда, бірнеше интерфейс реттеулерін қолдайды, бұл инженерлерге қолайлы панельдерді таңдау кезінде үлкен икемділік береді.
2. Реттелетін панель кернеуі
Контроллер таңдамалы 3,3 В және 5 В панельдің шығыс кернеуін қолдайды. Бұл өте маңызды, себебі үйлеспейтін кернеуді беру дисплейдің тұрақсыздығын тудыруы немесе панель электроникасын зақымдауы мүмкін. Кернеуді таңдау әрқашан СКД өндірушісінің электр техникалық сипаттамаларына сәйкес тексерілуі керек.
3. Біріктірілген жарықдиодты жарықтандыру драйвері
Кірістірілген артқы жарықты басқару схемасы дисплейді басқару мен жарықдиодты жарықтандыруды басқаруды бір тақтада біріктіру арқылы жүйе архитектурасын жеңілдетеді. Артқы жарықтандыру интерфейсі жүйе деңгейінде басқару үшін қуат, ҚОСУ/ӨШІРУ және PWM/Vadj-қа қатысты қосылымдарды қамтамасыз етеді.
4. Реттелетін микробағдарлама
СКД панельдері кескіндерді дұрыс көрсету үшін сәйкес уақыт параметрлерін қажет етеді. Микробағдарламаны теңшеу жоба талаптарына байланысты ажыратымдылық, уақыт, дисплей бағдары, жүктеу логотипі және экрандық дисплей конфигурациясы сияқты параметрлерді қамтуы мүмкін.
5. Өнеркәсіптік-бағдарланған дизайн
Өнеркәсіптік жабдық үздіксіз жұмыс істей алады және электр кедергілеріне, температураның өзгеруіне және кеңістік шектеулеріне ұшырауы мүмкін. Контроллер тұрақты қуатты басқарумен, оңтайландырылған сигналды бағыттаумен және талап етілетін ендірілген қолданбаларды қолдау үшін EMI-саналы инженериямен жасалған.
Негізгі техникалық сипаттамалар
Төмендегі кестеде HDMI - TTL интерфейсі AD тақтасының жарияланған негізгі сипаттамалары жинақталған:
| Ерекшелік | Техникалық сипаттама | Интеграция мәні |
|---|---|---|
| Бейне енгізу | HDMI | Қазіргі заманғы HDMI бейне көздеріне қосылады |
| СКД шығысы | TTL / RGB / LVDS | Икемді дисплей интеграциясын қолдайды |
| Панель кернеуі | 3,3 В / 5 В | Панельдің әртүрлі қуат талаптарына бейімделеді |
| Артқы жарықты басқару | Біріктірілген жарықдиодты драйвер | Сыртқы артқы жарық схемасын азайтады |
| Нәр беруші | Тұрақты ток 8–18 В | Әр түрлі кірістірілген қуат архитектуралары үшін қолайлы |
| OSD | Сыртқы пернетақтаға қолдау көрсетіледі | Пайдаланушыға қарайтын дисплейді реттеуге мүмкіндік береді |
| Микробағдарлама | Реттелетін | Жобаға қатысты дисплей конфигурациясына мүмкіндік береді |
| Жұмыс температурасы | -20°C - 80°C | Кең өнеркәсіптік жұмыс ауқымын қолдайды |
Тапсырыс жасамас бұрын немесе жаппай өндірісті бастамас бұрын инженерлер таңдалған СКД панеліне қатысты толық электрлік, уақыттық, механикалық және қосқыш сипаттамаларын растауы керек.
Тақтаны қайда пайдалануға болады?
Ықшам архитектурасы және конфигурацияланатын дисплей интерфейсі HDMI - TTL интерфейсі AD тақтасын әр түрлі ендірілген қолданбалар үшін пайдалы етеді. Әдеттегі пайдалану жағдайлары мыналарды қамтиды:
- Өнеркәсіптік HMI:Өнеркәсіптік компьютерлерді немесе контроллерді ықшам TFT оператор дисплейлеріне қосыңыз.
- Медициналық құралдар:Диагностика, бақылау және зертханалық жабдық үшін дисплей интерфейсін қамтамасыз етіңіз.
- Портативті сынақ жабдығы:ПХД кеңістігі мен қуатты басқару маңызды болып табылатын шағын дисплейлерді қолдау.
- Ғимаратты автоматтандыру:Басқару және бақылау терминалдарында қолданылатын диск дисплей модульдері.
- Қауіпсіздік техникасы:TFT дисплейлерін ықшам бақылау және басқару құрылғыларына біріктіріңіз.
- Енгізілген терминалдар:Теңшелген өнеркәсіптік және смарт құрылғылар үшін HDMI-TTL қосылымын қамтамасыз етіңіз.
Бұл қолданбалардың жалпы талаптары ұқсас: кескінді тұрақты жіберу, болжамды панель үйлесімділігі, ықшам орнату және соңғы СКД конфигурациясына бейімделетін контроллер.
Инженерлер СКД интеграциясына қалай жақындауы керек?
Сенімді дисплей жобасы кіріс қосқышына негізделген контроллерді таңдаудан гөрі СКД панелінің сипаттамаларынан басталуы керек. Құрылымдық үйлесімділікті тексеру кейінірек әзірлеу кезінде қымбат қайта құрулардың алдын алады.
- СКД моделін анықтаңыз:Дәл панель бөлігінің нөмірін және деректер парағын растаңыз.
- Интерфейсті тексеріңіз:Панель қажетті TTL/RGB пин конфигурациясын пайдаланатынын тексеріңіз.
- Кернеуді растау:Контроллердің панеліндегі кернеу параметрін СКД сипаттамасымен сәйкестендіріңіз.
- Уақытты тексеру:Пиксельдік сағатты, көлденең уақытты, тік уақытты, синхронизацияны және қатысты параметрлерді тексеріңіз.
- Артқы жарықты сәйкестендіріңіз:Жарық диодты кернеуді, токты, PWM талаптарын және қосқыш конфигурациясын растаңыз.
- Механикалық бөлшектерді тексеріңіз:FPC бағдарын, қосқыш орнын, тақта өлшемдерін және орнату талаптарын тексеріңіз.
- Толық жинақты тексеріңіз:Кескін тұрақтылығын, іске қосу әрекетін, жарықтықты басқаруды, температура өнімділігін және ұзақ мерзімді жұмысты бағалаңыз.
Контроллер жеткізушісіне СКД деректер кестесін, тағайындалған қолданбаны, кіріс көзін және қоршау шектеулерін беру сәйкестендіру процесін айтарлықтай тиімдірек ете алады.
Теңшеу жобаның үйлесімділігін қалай жақсартады?
Стандартты контроллер тақталары жалпы қолданбалар үшін пайдалы, бірақ OEM өнімдерінде жиі жалпы конфигурациямен шешілмейтін талаптар болады. Микробағдарлама мен аппараттық құралды теңшеу сондықтан дисплейді әзірлеудің маңызды бөлігі болуы мүмкін.
SKY-TDM мыналарды қамтуы мүмкін теңшеу опцияларын ұсынады:
- СКД ажыратымдылығы және уақыт конфигурациясы
- Дисплей кадр жиілігі мен кескін параметрін реттеу
- Жүктеу логотипі және іске қосу интерфейсін теңшеу
- Экрандық мәзір конфигурациясы
- Дисплей бағдарын реттеу
- TTL/RGB кабелі мен FPC коннекторының сәйкестігі
- Артқы жарықтың жарықтығы және қуат ретін оңтайландыру
- ПХД жібек экраны және жеке жапсырма теңшеу
- Монтаждауға механикалық бейімделу
Бұл тәсіл, әсіресе, анықталған СКД үлгісі, теңшелген корпусы немесе өнімнің ұзақ қызмет ету циклі бар жабдықты әзірлейтін OEM өндірушілері үшін пайдалы. SKY-TDM сонымен қатар сенсорлық панельдерді, СКД дисплейлерді және СКД драйвер тақталарын қамтитын кеңірек дисплейді біріктіру мүмкіндіктерін қамтамасыз етеді, бұл көп компонентті көзді оңайлатуға көмектеседі.
Жиі қойылатын сұрақтар
1-сұрақ: HDMI-TTL интерфейсінің AD тақтасымен қандай СКД панельдері жұмыс істей алады?
Тақта үйлесімді TTL/RGB TFT СКД панельдері үшін жасалған. Үйлесімділік панель интерфейсіне, ажыратымдылыққа, уақытқа, кернеуге, қосқышқа және артқы жарық талаптарына байланысты. Нақты СКД үлгісін беру инженерлік топқа үйлесімділікті тексеруге көмектеседі.
2-сұрақ: Микробағдарламаны нақты СКД үшін теңшеуге бола ма?
Иә. Микробағдарламаны дисплей уақытын, ажыратымдылықты, бағдарды, іске қосу логотипін және экрандық дисплейге қатысты параметрлерді қоса алғанда, жоба талаптарына сәйкес теңшеуге болады.
3-сұрақ: Тақтада артқы жарықтандыру драйвері бар ма?
Иә. Контроллер қосымша сыртқы артқы жарықты басқару модулінің қажеттілігін азайтуға көмектесетін кіріктірілген жарықдиодты жарықтандыру драйверін қамтиды.
4-сұрақ: Контроллер қандай панельдік кернеуді қолдайды?
Жарияланған спецификациялар таңдауға болатын 3,3 В және 5 В панельдік кернеу опцияларын көрсетеді. Дұрыс параметрді СКД өндірушісінің техникалық сипаттамаларына сәйкес таңдау керек.
5-сұрақ: Тақта өнеркәсіптік жабдыққа жарамды ма?
Иә. Өнім HMI терминалдары, медициналық жабдықтар, зертханалық аспаптар, портативті сынақ құрылғылары және енгізілген басқару жүйелері сияқты өнеркәсіптік-бағдарланған қолданбаларға арналған. Оның жарияланған жұмыс температурасы диапазоны -20°C және 80°C.
6-сұрақ: SKY-TDM сәйкес кабельдерді ұсына ала ма?
Иә. SKY-TDM теңшелген TTL/RGB сигнал кабельдері мен FPC қосылымдарын қоса, дисплей біріктіру жобалары үшін интерфейс пен кабельді сәйкестендіруді қолдайды.
7-сұрақ: OEM тұтынушылары теңшелген брендті сұрай алады ма?
Иә. Қолжетімді теңшеу PCB жібек экраны белгілерін, жеке жапсырма орауыштарын, эксклюзивті микробағдарламаны және басқа жобаға қатысты талаптарды қамтуы мүмкін.
Қорытынды және жобаны қолдау
Дұрыс дисплей контроллерін таңдау ендірілген СКД жобасының тиімділігі мен сенімділігіне айтарлықтай әсер етуі мүмкін. HDMI-TTL интерфейсі AD тақтасы HDMI бейне көздері мен TTL/RGB TFT панельдері арасында практикалық көпір береді, сонымен бірге сигналды түрлендіруді, панельдің қуатын басқаруды, артқы жарықты басқаруды және микробағдарлама конфигурациясын ықшам шешімде біріктіреді. OEM өндірушілері үшін уақытты, микробағдарламаны, кабельдерді, қосқыштарды және механикалық бөлшектерді теңшеу мүмкіндігі өнімді әзірлеуді одан әрі жеңілдетеді және тұрақты ұзақ мерзімді өндірісті қолдайды.
Өнеркәсіптік HMI, медициналық құрал, зертханалық құрылғы, портативті сынақ құралы немесе басқа енгізілген дисплей өнімін жасап жатсаңыз, SKY-TDM СКД үлгісін және жүйе талаптарын бағалауға көмектеседі. HDMI - TTL интерфейсінің AD тақтасын немесебізбен хабарласыңыдисплей контроллерінің қолайлы шешімін талқылау үшін СКД деректер парағымен, қажетті интерфейсімен, санымен және теңшеу талаптарымен.
