SKY-TDM12,3 дюймдік автомобиль сыйымдылығы сенсорлық экран панелі IIC USBОл тек жаппай шығарылатын жолаушылар электромобильдері, премиум көліктер, коммерциялық жүк көліктері, автобустар және жолдан тыс техника кабиналары үшін әзірленген. Тұтынушыға арналған автокөлік сенсорлық экрандарынан айырмашылығы, біздің сенсорлық сенсорлар ультра жауап беретін мульти-сенсорлық өнімділікті, жоғары оптикалық айқындықты және ұзақ мерзімді діріл және жылу циклінің сенімділігін теңестіретін қатаң автомобильдің экологиялық стандарттарына сәйкес келеді.

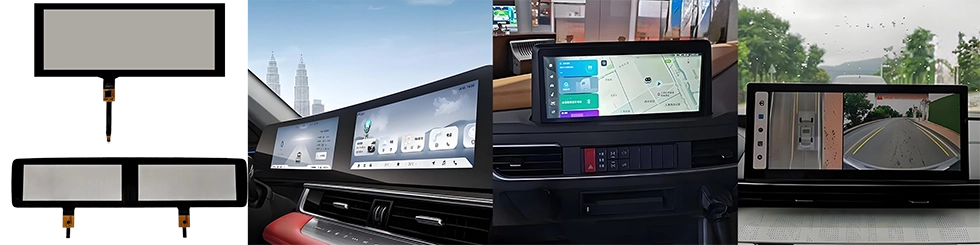

Бұл сенсорлық панельдер сериясы негізгі автомобиль HMI сценарийлеріне қызмет етеді: толық сандық аспаптар кластерлері, негізгі орталық стек ақпараттық ойын-сауық жүйесі, навигациялық блоктар, HVAC басқару панелдері және біріктірілген EV смарт кабинасының дисплейлері. Негізгі PCAP сенсорының құрылымы толық оптикалық байланыстыру жинағын, реттелетін су өткізбейтін тығыздағышты және барлық нақты жүргізу жағдайларына бейімделу үшін қолғапты/дымқыл жанасуды белсендіруді қолдайды.
Біз жабын линзасын сәндеуді, бетті жабуды, сенсорлық контроллерді сәйкестендіруді, FPC орналасуын, EMC экрандауын оңтайландыруды және СКД дисплейді жұптастыруды қамтитын толық теңшелетін сенсорлық шешімдерді жеткіземіз. SKY-TDM көп жылдық автомобиль сенсорлық инженерия тәжірибесіне сүйене отырып, толық қамтамасыз етедіOEM және ODMерте тұжырымдаманы прототиптеу, сенімділікті тексеруден бастап көлемді жаппай өндіріске дейін бір терезе қызметі. Біз көліктің ішкі бөлігін цифрландыруға арналған тұрақты, үйлесімді адам мен машина интерфейсінің жабдығын әзірлеу үшін жаһандық авто OEM және Tier1 жеткізушілерімен тығыз серіктестік.
1. Қатаң автомобиль дәрежесінің сенімділігі
Төтенше діріл, механикалық соққы және кең температуралық цикл жағдайында ұзақ мерзімді жұмыс істеу үшін расталған, 8-10 жылдық көліктің өмірлік циклі үшін автомобильдің қоршаған ортаға төзімділігінің негізгі талаптарына сәйкес келеді.
2. Жоғары жылдамдықты 10 нүктелі мульти-сенсорлық өнімділік
10 саусақпен бір мезгілде сенсорлық қолдау<10 мсөте жылдам жауап, көліктің электр кедергілері кезінде де тұрақты сенсорлық дәлдік.
3. Теңшелетін оптикалық байланыс интеграциясы
- Сенсорлық сенсор мен СКД арасындағы ауа аралығын жояды
- Беттің шағылысуын күрт төмендетеді және күн сәулесінің анықталуын арттырады
- Құрылымның соққыға төзімділігін күшейтеді
- Температура ауытқуларында ішкі тұманды және конденсацияны болдырмайды
4. Премиум оптикалық өнімділік
≥88% жоғары жарық өткізгіштігі, дәйекті түстерді шығару, өте төмен шағылысу және жүргізуші мен жолаушының көрінуі үшін ультра кең көру бұрыштары.
5. Қос қолғап және ылғалды түрту функциясы
Қосымша аппараттық микробағдарламаны жаңарту қолғаппен жұмыс істеуді және ылғалдан бас тартуды, жаңбырлы, ылғалды жүргізу сценарийлерінде тұрақты сенсорлық шығысты қолдайды.
6. Ауыр жүктемеге төзімді беттік төзімділік
6Hқаттылық сызаттарға төзімді қақпақ әйнек, саусақ ізіне қарсы/жарқырауға қарсы жабындар қосымша, көліктің қызмет ету мерзімінде күнделікті үйкеліс зақымдануын азайтады.
7. Автокөлік EMC және ESD сәйкестігі
Жаңа энергетикалық EV жоғары вольтты кокпит орталарымен толық үйлесімді көліктің қуат жүйесіндегі электромагниттік шуды басу үшін кіріктірілген теңшелетін EMC экрандау дизайны.
8. Толық теңшеу
Сенсорлық панель модулінің әрбір құрамдас бөлігін толығымен бейімдеңіз:
- Әйнектің пішіні, қалыңдығы және жібек экранды сәндік басып шығару
- AG / AR / AF функционалдық беткі жабындар
- Сенсорлық контроллер чипі (EETI / ILITEK / Goodix немесе пайдаланушы IC)
- FPC маршрутизациясы, интерфейсті анықтау (USB / IIC / SPI)
- Су өткізбейтін тығыздағыш құрылымы және оптикалық байланыстыру жинағы
- Сәйкес СКД экран жарықтығы мен өлшемі
| Элемент | Стандартты спецификация | Теңшелетін опция |
| Диагональды өлшем | 12,3 дюйм | Арнайы кесілген пішін қол жетімді |
| Түрту технологиясы | Жобаланған сыйымдылық (PCAP) | Жоқ |
| Қолдау көрсетілетін сенсорлық нүктелер | 10 ұпайға дейін | Жоқ |
| Коммуникациялық интерфейс | USB/IIC | SPI, арнайы арнайы интерфейс |
| Controller IC түймесін түртіңіз | EETI/ILITEK/Goodix | Таңдамалы бренд контроллерінің микробағдарламасы |
| Қақпақ шыны қаттылығы | ≥7H | Арнаулы қалыңдығы (1,1 мм / 1,8 мм / 2,0 мм+) |
| Жарық өткізгіштігі | ≥88% | Өткізгіштікті реттеу үшін AG/AR жабыны |
| Жауап беру уақыты түймесін түртіңіз | <10 мс | Контроллер арқылы реттеуге болады |
| Жұмыс температурасының диапазоны | -30°C ~ +85°C | Кеңейтілген ультра кең температура дәрежесі |
| Оптикалық байланыс | Бекітілмеген сенсорлық панель | Толық OCA оптикалық ламинация қызметі |
| Беттік функционалды жабындар | Жалаңаш шыны | Жарқылға қарсы (AG), шағылысуға қарсы (AR), саусақ ізіне қарсы (AF) |
Жолаушылар және электрлік көліктер
Сандық аспаптар кластері, орталық стек ақпараттық ойын-сауық дисплейі, EV Smart Cockpit, навигациялық сенсорлық экран, HVAC климатты басқару тақтасы, артқы жолаушыларға арналған ойын-сауық дисплейі
Автокөлік қолданбалары өнімдердің қатты ыстыққа, қатты тербелістерге, жоғары ылғалдылыққа және басқа да күрделі жағдайларға төтеп беруін талап ететін ең күрделі пайдалану жағдайларын білдіреді. Біздің өнімдер кешенді қолданбалы сертификаттардан өтті. Жоғары температурамен күресу үшін біз жоғары сапалы материалдар мен жетілдірілген шешімдерді таңдаймыз, сонымен қатар дірілден болатын тұрақсыздық пен ықтимал зақымдарды тиімді түрде азайтамыз.
SKY-TDM автомобиль сенсорлық модульдерін жан-жақты теңшеуді қамтамасыз етеді, жаһандық OEM және 1 деңгейлі серіктестерге:
✓ Арнайы қақпақ әйнегі:Дәлдік пішін және контурды кесу
✓ Сәндік әрлеу:Жібек экранды басып шығару және арнайы логотипті ою
✓ Функционалды жабындар:AG / AR / AF көп қабатты беттік өңдеулер
✓ Оптикалық байланыс:Толық OCA ламинациясы және сенсорлы СКД жинағы
✓ Дисплей интеграциясы:Сәйкес келетін СКД көзі және үздіксіз интеграция
✓ FPC теңшеу:Арнайы орналасу, ұзындық және қосқыш анықтамалары
✓ Микробағдарламаны баптау:Сенсорлық контроллерді оңтайландыру (Қолғап және Ылғал сенсор қосылған)
✓ EMC қорғанысы:Арнайы электромагниттік кедергілерді (EMI) қорғау схемалары
✓ Су өткізбейтін дизайн:Механикалық тығыздауға арналған кешенді шешімдер
✓ Кең температуралық жабдық:Ультра кең температуралық деңгейлер үшін реттелді
✓ Жоғары жарықтық дисплейлер:Сыртқы көлік жабдығы үшін оңтайландырылған СКД жұптауы
Әрбір автомобиль сенсорлық панелінің модулі жеткізілім алдында 100% сериялық тексеруден және толық сенімділікті тексеруден өтеді:
1. Функция калибрлеу және дәлдік сынағы түймесін түртіңіз
2. Оптикалық өткізгіштік және біркелкі тексеру
3. Жоғары температураға төзімділік қартаю сынағы
4. Төмен температурада сақтау және пайдалану сынағы
5. Жылдам термиялық циклдік соққы сынағы
6. Үздіксіз діріл және механикалық соққы сынағы
7. Ұзақ мерзімді қуаттың ескіруіне төзімділік сынағы
8. Толық су өткізбейтін нығыздау өнімділігі сынағы (арнайы үлгілер)
9. Толық пакеттік соңғы визуалды және функционалдық тексеру
1. Дәлелденген автокөлік деңгейінің 1 жобасының рекорды
Автокөлік дизайнын валидациялау жұмыс процестерімен толықтай таныс, көлік кокпитінің HMI жаһандық жобаларына қызмет көрсететін ұзақ мерзімді тәжірибесі бар арнайы ғылыми-зерттеу және тәжірибелік-конструкторлық топ.
2. Тігінен біріктірілген ішкі өндіріс
Тәуелсіз PCAP сенсорлық панельді өндіру желілері + ішкі оптикалық байланыстыру шеберханасы + сәйкес келетін СКД көзі; толық сенсорлық дисплей модульдері үшін бір жеткізуші, үшінші тараптың үйлестіру қаупі жоқ.
3. Икемді OEM және ODM теңшеу
Барлық механикалық, оптикалық, электрлік және функционалдық параметрлер автомобиль үлгісінің бірегей талаптарына сәйкес реттеледі.
4. Көпжылдық тұрақты ұзақ өмірлік циклді қамтамасыз ету
Автокөлік өндірісінің циклдері кезінде құрамдас EOL тапшылығын болдырмау үшін автомобиль жобалары үшін ұзақ мерзімді шикізат инвентаризациясын жүргіземіз.
5. Кәсіби арнайы автокөлік инженериясын қолдау
Электроника, оптикалық және құрылымдық инженерлер прототип, валидация және жаппай өндіріс кезеңдерінде толық техникалық қолдау көрсетеді.
6. Жылдам айналымды прототиптеу қызметі
Тұтынушының көлік жобасын әзірлеу кестелерін жылдамдату үшін пайдаланушы сенсорлық панель үлгілерін қысқа мерзімде жеткізу.
7. Жаһандық B2B Automotive тұтынушыларға қызмет көрсету
Солтүстік Америка және Еуропалық автомобиль жүйесі интеграторларына уақыт белдеуі арасындағы байланыс қолдауымен қызмет көрсету үшін арнайы шетелдегі сату және техникалық қолдау тобы.
● Стандартты 12 айлық өнімге жаһандық кепілдік
● Тұрақты ұзақ мерзімді техникалық инженерлік консультацияларды қолдау
● RMA ақауларын талдау және ауыстыру қызметі
● икемді халықаралық логистика және жаппай жөнелту шешімдері
● Қашықтағы инженердің отладтауы және параметрді баптау бойынша көмек
● Автокөлік үлгілері үшін көп жылдық ұзақ мерзімді құрамдас жеткізу міндеттемесі
● Ресми техникалық деректер парақтарын, сынақ есептерін және валидация құжаттамасын толтырыңыз
A: Иә. Бұл серия тек автомобиль кабинасының HMI (адам-машина интерфейсі) жүйелері үшін әзірленген. Ол кең температура диапазондарына, қатты тербелістерге және көліктің электромагниттік кедергілеріне төтеп беру үшін жасалған, бұл оны тұтынушы деңгейіндегі сенсорлық өнімдерден түбегейлі ерекшеленеді.
A: Ол сандық аспаптар кластерлеріне, орталық стек ақпараттық ойын-сауық экрандарына, көлік навигациялық дисплейлеріне, HVAC климаттық басқару панельдеріне және жоғары интеграцияланған EV смарт кабина жүйелеріне арналған. Сонымен қатар, ол коммерциялық көліктермен (жүк көліктері мен автобустар), сондай-ақ жолсыз машиналар терминалдарымен үйлесімді.
A: Мүлдем. Біз OEM және ODM жабынының эстетикасын, беттік жабындарды, сенсорлық функцияларды, схемалардың орналасуларын, оптикалық байланыстыруды және сәйкес келетін СКД модульдерін қамтитын кешенді OEM және ODM теңшеу қызметтерін ұсынамыз.
A: Иә. Жоба талаптарына байланысты біз реттелетін сенсорлық контроллер микробағдарламасы арқылы қолғаппен түрту және ылғалға қарсы дымқыл жанасу функцияларын қоса аламыз.
A: Иә. Біз күн сәулесінің оқылуын жақсарту және модульдің жалпы құрылымдық беріктігін жақсарту үшін сенсорлық сенсорды СКД-мен біркелкі ламинациялайтын біріктірілген оптикалық байланыстыру қызметтерін ұсынамыз.
A: Біз екі жабдықтау режимін қолдаймыз: дербес жалаң PCAP сенсорлық панельдері немесе сәйкес келетін СКД экрандарымен жұптастырылған толық біріктірілген оптикалық байланысқан сенсорлық дисплей жинақтары.
A: Стандартты интерфейстер кіредіUSB және IIC. Теңшелген контроллерді әзірлеу үшін SPI және арнайы пайдаланушы интерфейстері де қол жетімді.
A: Барлық қондырғылар температурада үздіксіз жұмыс істеуді қолдайды-30°C-тан +85°C-қа дейін. Төтенше жұмыс жағдайлары үшін біз жақсартылған дірілге қарсы құрылымдарды, су өткізбейтін тығыздау конструкцияларын және EMI (электромагниттік кедергі) қорғаныс құрылымдарын теңшей аламыз.
A: Біз автокөлік тұтынушыларына ұзақ мерзімді жеткізу келісімдерін ұсынамыз. Маңызды негізгі компоненттерді жинақтай отырып, біз көлік моделінің бүкіл өндірістік қызмет ету мерзімінде (әдетте 8-10 жыл) тұрақты жеткізілімге кепілдік береміз.
Сізге стандартты сөре қажет пе12,3 дюймдік автомобиль сыйымдылығы сенсорлық экран панелі IIC USBнемесе EV немесе коммерциялық көлік бағдарламасына арналған толық теңшелген оптикалық байланыстырылған сенсорлық дисплей модулі, SKY-TDM концепция дизайнын, прототипті іріктеуді, сенімділікті тексеруді және жаппай өндірісті қамтитын автомобиль инженериясының соңына дейін қолдау көрсетеді.
Ресми техникалық деректер парақтарын, инженерлік үлгілерді немесе Tier1 және OEM көлік құралының кабинасының жобасына арналған арнайы көлемді баға ұсыныстарын сұрау үшін бүгін біздің автокөлік мамандары тобына хабарласыңыз.
