Заманауи өнеркәсіптік жабдық операторларға нақты, тұрақты және нақты уақыттағы ақпарат беру үшін жоғары өнімді дисплей жүйелеріне сүйенеді. Дегенмен, әртүрлі СКД панельдері жабдықты жаңарту, жүйені біріктіру және дисплейді ауыстыру жобалары кезінде үйлесімділік қиындықтарын тудыратын әртүрлі байланыс интерфейстерін жиі пайдаланады. АнLVDS-тен TTL сигналын түрлендіру тақтасыLVDS сигналдарын TTL/RGB шығыс сигналдарына түрлендіру арқылы тиімді шешімді қамтамасыз етеді, бұл инженерлерге TTL негізіндегі TFT СКД панельдерімен кеңейтілген басқару жүйелерін қосуға мүмкіндік береді.
Бұл мақалада LVDS to TTL сигналын түрлендіру тақтасы қалай жұмыс істейтіні, оның өнеркәсіптік қолданбалар үшін неліктен маңызды екендігі, қандай қиындықтарды шешетіні және өндірушілер сенімді түрлендіру шешімін қалай таңдай алатынын түсіндіреді. Кәсіби өнеркәсіптік дисплей тәжірибесі бар SKY-TDM тұрақты жұмыс істеуге, ұзақ қызмет ету мерзіміне және икемді интеграцияға арналған теңшелген түрлендіру тақталарын ұсынады.
| Бөлім | Негізгі тақырып | Мақсат |
|---|---|---|
| Дисплей интерфейсінің негіздері | LVDS және TTL технологияларын түсіну | Инженерлерге үйлесімділік талаптарын анықтауға көмектесіңіз |
| Түрлендіру технологиясы | Сигналдарды өңдеу және беру әдістері | Түрлендіру жүйе қосылымын қалай жақсартатынын түсіндіріңіз |
| Өнеркәсіптік артықшылықтар | Сенімділік, икемділік және шығындарды азайту | Практикалық инженерлік есептерді шешу |
| Таңдау нұсқаулығы | Маңызды техникалық факторлар | Жақсырақ сатып алу шешімдерін қолдаңыз |
Өнеркәсіптік дисплей жүйелерінде негізгі контроллер мен СКД панелі арасындағы байланыс үйлесімділігі өнім өнімділігіне әсер ететін маңызды факторлардың бірі болып табылады. Дисплей технологиясының әртүрлі буындары әртүрлі сигнал стандарттарын қолдануы мүмкін. Көптеген заманауи өнеркәсіптік компьютерлер мен енгізілген контроллерлер LVDS шығыстарын қамтамасыз етеді, ал кейбір қолданыстағы TFT LCD панельдері әлі де TTL/RGB кірістерін қажет етеді.
LVDS (төмен вольтты дифференциалды сигнализация) өнеркәсіптік дисплейлерде кеңінен қолданылады, себебі ол төмендетілген электромагниттік кедергімен жоғары жылдамдықты деректерді беруді қамтамасыз етеді. Ол кескін деректерін дифференциалды сигналдар арқылы жібереді, бұл оны ұзақ уақыт бойы тұрақты жұмысты қажет ететін қолданбаларға қолайлы етеді.
TTL (Transistor-Transistor Logic) дисплей интерфейстері параллель RGB деректерді беруді пайдаланады. TTL технологиясы LVDS-пен салыстырғанда ескірек болса да, көптеген өнеркәсіптік СКД модульдері қарапайым құрылымы мен арнайы дисплей контроллерлерімен үйлесімділігіне байланысты TTL интерфейстерін пайдалануды жалғастыруда.
Осы екі интерфейстік технологиялар арасындағы айырмашылық жалпы инженерлік мәселені тудырады: толық дисплей жүйесін қайта жасамай, LVDS сигнал көзін TTL СКД панелімен қалай қосуға болады. Бұл жерде LVDS-тен TTL сигналын түрлендіру тақтасы маңызды құрамдасқа айналады.

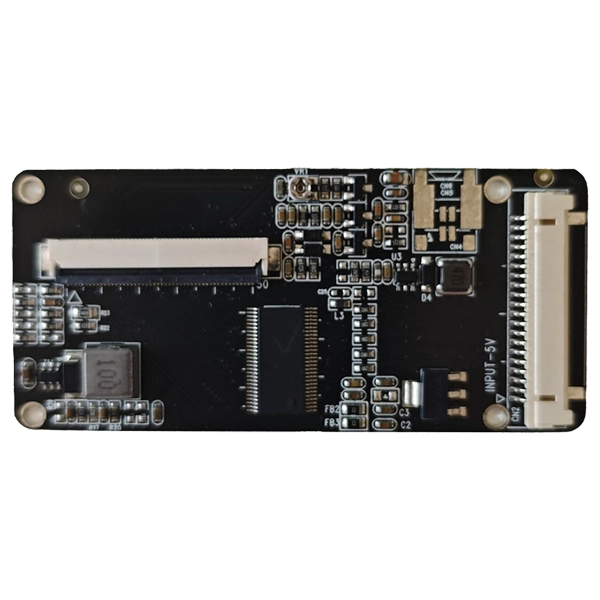

LVDS-тен TTL сигналын түрлендіру тақтасы LVDS шығыс көзі мен TTL кіріс дисплей тақтасы арасындағы аралық интерфейс құрылғысы ретінде жұмыс істейді. Тақта жоғары жылдамдықты дифференциалды LVDS сигналдарын қабылдайды, деректерді ішкі түрлендіру тізбегі арқылы өңдейді және СКД панелімен үйлесімді параллель TTL/RGB сигналдарын шығарады.
Түрлендіру процесі әдетте бірнеше негізгі кезеңдерді қамтиды:
| Өңдеу кезеңі | Функция |
|---|---|
| LVDS сигналын қабылдау | Негізгі контроллерден немесе өнеркәсіптік компьютерден дифференциалды кескін сигналдарын қабылдайды. |
| Сигналдарды декодтау | LVDS серияланған деректерін параллель RGB дисплей деректеріне түрлендіреді. |
| Уақытты реттеу | Сағат, синхрондау және деректер сигналдарын қоса, СКД уақытының талаптарына сәйкес келеді. |
| TTL шығысын беру | Түрлендірілген RGB сигналдарын TTL үйлесімді TFT СКД панельдеріне жібереді. |
Дұрыс жобаланған түрлендіру тақтасы бүкіл процесс барысында сигналдың тұтастығын сақтауы керек. Нашар түрлендіру дизайны кескіннің жыпылықтауы, дұрыс емес түстер, тұрақсыз дисплей шығысы немесе толық байланыс ақаулығы сияқты мәселелерді тудыруы мүмкін.
SKY-TDM өнеркәсіптік дисплей шешімдерін әзірлейді, соның ішінде LVDS-тен TTL сигналын түрлендіру тақталары тұрақты тасымалдауға, оңтайландырылған схема дизайнына және әртүрлі TFT LCD қолданбаларымен үйлесімділікке бағытталған.
Көптеген жабдық өндірушілері бар өнімдерді жаңарту немесе тоқтатылған СКД модульдерін ауыстыру кезінде қиындықтарға тап болады. Аппараттық жүйені толығымен қайта жобалау айтарлықтай инженерлік ресурстарды талап етуі және әзірлеу шығындарын арттыруы мүмкін.
LVDS-тен TTL сигналын түрлендіру тақтасы осы жалпы мәселелерді шешуге көмектеседі:
OEM өндірушілері, медициналық жабдықтар өндірушілері, автоматтандыру компаниялары және ендірілген жүйені әзірлеушілер үшін интерфейсті түрлендіру технологиясы дисплейдің сенімді өнімділігін сақтай отырып, өнімнің өмірлік циклін ұзартудың практикалық әдісін ұсынады.
| Ерекшелік | Инженерлік артықшылық |
|---|---|
| Өнеркәсіптік ПХД дизайны | Ұзақ мерзімді жұмыс үшін төзімділік пен тұрақтылықты жақсартады. |
| Жоғары сигнал тұтастығы | Кескіннің бұрмалануын және жіберу қателерін азайтады. |
| EMC оңтайландыру | Өнеркәсіптік ортадағы электромагниттік кедергілерді азайтады. |
| Икемді интерфейсті қолдау | СКД панелінің әртүрлі талаптарын қолдайды. |
| Теңшелетін әзірлеу мүмкіндігі | Қосқыштарды, микробағдарламаны және электрлік параметрлерді реттеуге мүмкіндік береді. |
Өнеркәсіптік орталар жиі температураның өзгеруі, электр шуы және механикалық діріл жағдайында үздіксіз жұмыс істеу үшін дисплей құрамдастарын талап етеді. Сондықтан конверсиялық тақталар тұтынушылардың негізгі талаптарынан тыс жобалануы керек.
SKY-TDM әртүрлі СКД интерфейстері, ажыратымдылықтары, қосқыш конфигурациялары және қолданба талаптары үшін теңшеу опциялары бар өнеркәсіптік деңгейдегі дисплей шешімдеріне назар аударады.
Сенімді дисплей байланыс шешімдеріне сұраныс әртүрлі салаларда өсуде. Жабдық өндірушілер өз өнімдерін жаңартқан сайын, қазіргі заманғы контроллерлерді қолданыстағы СКД модульдерімен қосу қажеттілігі барған сайын маңызды бола түседі. LVDS-тен TTL сигналын түрлендіру тақтасы көптеген өнеркәсіптік дисплей қолданбалары үшін қажетті икемділікті қамтамасыз етеді.
Бұл технологиядан әдетте келесі салалар пайда көреді:
| Қолданба өрісі | Көрсету талаптары | LVDS-тің TTL түрлендіру тақтасының рөлі |
|---|---|---|
| Өнеркәсіптік автоматтандыру жабдықтары | Тұрақты дисплей шығысы, ұзақ жұмыс уақыты, жоғары сенімділік | Өнеркәсіптік контроллерлерді TTL негізіндегі оператор дисплейлерімен қосады |
| Медициналық жабдық | Таза кескін сапасы және тұрақты өнімділік | Толық жүйе дизайнын өзгертпестен дисплей жаңартуларын қолдайды |
| Көлік жүйелері | Діріл мен қоршаған ортаның кедергілеріне төзімділік | Басқару блоктары мен экрандар арасындағы сенімді байланысты қамтамасыз етеді |
| Енгізілген жүйелер | Ықшам дизайн және икемді интеграция | Әртүрлі аппараттық платформалар арасындағы интерфейс үйлесімділігін қамтамасыз етеді |
| Өзіне-өзі қызмет көрсету терминалдары | Үздіксіз жұмыс және пайдаланушыға ыңғайлы интерфейстер | Дисплейді тиімді ауыстыруға және техникалық қызмет көрсетуге мүмкіндік береді |
Жабдық өндірушілер үшін дисплейді ауыстыру әрқашан жаңа СКД панелін таңдау сияқты оңай емес. Әртүрлі панельдерде әртүрлі сигнал пішімдері, түйреуіш анықтамалары, уақыт параметрлері және кернеу талаптары болуы мүмкін. Түрлендіру тақтасы әртүрлі технологиялар арасындағы көпір рөлін атқарады, инженерлерге қажетсіз қайта өңдеу жұмыстарынан аулақ болуға көмектеседі.
Өнеркәсіптік автоматтандыру жобаларында, мысалы, таңдалған TFT дисплейі TTL кірісін қажет ететін кезде контроллер LVDS шығысын қамтамасыз етуі мүмкін. Контроллердің аппараттық құралын өзгертудің орнына инженерлер үйлесімділікке тез және тиімді жету үшін LVDS жүйесін TTL сигналын түрлендіру тақтасына біріктіре алады.
Дұрыс түрлендіру тақтасын таңдау техникалық сипаттамаларды мұқият бағалауды талап етеді. Сәйкес шешім сигналдарды түрлендіруді ғана емес, сонымен қатар бүкіл дисплей жүйесімен ұзақ мерзімді сенімділік пен үйлесімділікті қамтамасыз етуі керек.
Сатып алудан бұрын келесі факторларды ескеру қажет:
| Таңдау факторы | Маңызды ойлар |
|---|---|
| СКД панелінің үйлесімділігі | Қолдау көрсетілетін СКД үлгісін, ажыратымдылықты, интерфейс түрін және сигнал пішімін растаңыз. |
| Кіріс сигналының түрі | LVDS арнасының конфигурациясын, кернеу деңгейін және беру талаптарын тексеріңіз. |
| Шығару интерфейсі | TTL/RGB шығысының СКД панелінің қосқышының анықтамасына сәйкес келетініне көз жеткізіңіз. |
| Қуатқа қойылатын талаптар | Жұмыс кернеуі мен қуат тұтыну сипаттамаларын тексеріңіз. |
| Қоршаған орта жағдайлары | Температура ауқымын, дірілге төзімділікті және қолдану ортасын қарастырыңыз. |
| Баптауды қолдау | Аппараттық және бағдарламалық құрал параметрлерін бейімдей алатын жеткізушілерді таңдаңыз. |
Жүйені біріктіру кезінде жиі кездесетін қателік коннектордың сыртқы түріне ғана негізделген түрлендіру тақтасын таңдау болып табылады. Екі дисплей ұқсас қосқыштарды пайдалануы мүмкін, бірақ мүлдем басқа электрлік сипаттамалары бар. Қате сәйкестік тұрақсыз кескіндерге, қалыптан тыс түстерге немесе аппараттық құралдың зақымдалуына әкелуі мүмкін.
SKY-TDM сияқты кәсіпқой жеткізушілер тұтынушыларға дисплей спецификациялары мен жоба талаптарына сәйкес конверсиялық шешімдерді анықтауға көмектесу үшін техникалық қолдау көрсетеді.
Дисплей жүйесін жобалау немесе жаңарту кезінде инженерлер контроллерді үйлесімді СКД панеліне тікелей қосу немесе сигналды түрлендіру шешімін пайдалану мүмкіндігін қарастыруы мүмкін. Айырмашылықтарды түсіну өндірушілерге жақсы шешім қабылдауға көмектеседі.
| Салыстыру элементі | Тікелей СКД қосылымы | LVDS-тен TTL сигналын түрлендіру тақтасы |
|---|---|---|
| Аппараттық икемділік | Сәйкес интерфейс түрлерімен шектелген | Әртүрлі интерфейстер арасындағы байланысты қолдайды |
| Өнімді жаңарту | Контроллерді ауыстыру қажет болуы мүмкін | Қолданыстағы жабдықтың жұмысын жалғастыруға мүмкіндік береді |
| Әзірлеу құны | Қайта дизайн қажет болғанда жоғарырақ | Төмен, себебі бар жүйелерді қайта пайдалануға болады |
| Инженерлік уақыт | Ұзақ даму циклі | Жылдам интеграция процесі |
| Қолдану ауқымы | Жаңа сәйкестік жүйелері үшін қолайлы | Жаңартулар мен теңшелген жобалар үшін өте қолайлы |
Толығымен сәйкес келетін құрамдастары бар жаңа өнімдер үшін тікелей қосылым қолайлы нұсқа болуы мүмкін. Дегенмен, жабдықты жаңарту, ауыстыру жобалары және теңшелген өнеркәсіптік қолданбалар үшін LVDS to TTL сигналды түрлендіру тақтасы үлкен икемділікті ұсынады.
Бұл технология әсіресе өндірушілерге дисплей өнімділігін жақсарту немесе жабдықтың қызмет ету мерзімін ұзарту кезінде бар өнім құрылымдарын сақтау қажет болғанда өте маңызды.
LVDS to TTL сигналын түрлендіру тақтасы LVDS дисплей сигналдарын TTL/RGB сигналдарына түрлендіретін электрондық интерфейс құрылғысы болып табылады. Ол LVDS шығыс контроллеріне TTL үйлесімді СКД панельдерімен байланысуға мүмкіндік береді.
Өнеркәсіптік жабдықтар жиі дисплей технологиясының әртүрлі буындарын пайдаланады. Түрлендіру тақталары контроллерлер мен СКД панельдері арасындағы үйлесімділік мәселелерін шешеді, қайта дизайн талаптарын азайтады және жүйе икемділігін жақсартады.
Жоқ. Әртүрлі СКД панельдерінің ажыратымдылығы, уақыт параметрлері, қосқыш анықтамалары және электр талаптары әртүрлі. Сәйкес түрлендіру тақтасы арнайы дисплей үлгісіне және жүйе сипаттамаларына сәйкес келуі керек.
Қате сәйкестік экранның жыпылықтауына, түстердің болмауына, кескіннің дұрыс көрсетілмеуіне, тұрақсыз жұмысына немесе жалғанған құрамдастардың зақымдалуына әкелуі мүмкін. Орнатпас бұрын тиісті техникалық тексеру қажет.
Иә. SKY-TDM интерфейс конфигурациясын, СКД үйлесімділігін және қолданбаға арнайы реттеулерді қоса, тұтынушы талаптарына сәйкес теңшелген өнеркәсіптік дисплей шешімдерін қолдайды.
Бұл технология өнеркәсіптік автоматтандыруда, медициналық жабдықтарда, көлік жүйелерінде, ендірілген құрылғыларда, басқару панелінде және дисплейдің сенімді интеграциясын қажет ететін басқа қолданбаларда кеңінен қолданылады.
LVDS to TTL сигналын түрлендіру тақтасы заманауи өнеркәсіптік жүйелерде дисплей үйлесімділігі мәселелерін шешуде маңызды рөл атқарады. LVDS сигналдарын TTL шығыстарына түрлендіру арқылы ол өндірушілерге аппараттық құралдардың әртүрлі буындарын қосуға, өнімді жаңартуды жеңілдетуге, әзірлеу шығындарын азайтуға және жүйенің икемділігін жақсартуға мүмкіндік береді.
Өнеркәсіптік жабдықта жұмыс істейтін инженерлер үшін дұрыс түрлендіру шешімін таңдау СКД сипаттамаларын, сигнал үйлесімділігін, жұмыс ортасын және теңшеу талаптарын мұқият қарастыруды талап етеді. Сенімді түрлендіру тақтасы тұрақты беруді, күшті үйлесімділікті және ұзақ мерзімді өнімділікті қамтамасыз етуі керек.
SKY-TDMөнеркәсіптік дисплей шешімдеріне маманданған және әртүрлі қолданбалы талаптарға арналған TTL сигналды түрлендіру тақтасының өнімдерін сенімді LVDS қамтамасыз етеді. Кәсіби техникалық тәжірибе және теңшелген қолдау мүмкіндіктері арқылы SKY-TDM тұтынушыларға тиімді және тұрақты дисплей интеграциясына қол жеткізуге көмектеседі.
Өнеркәсіптік дисплей жобасы үшін сенімді LVDS-тен TTL сигналын түрлендіру тақтасының шешімін іздесеңіз, SKY-TDM кәсіби көмек пен теңшелген опцияларды ұсына алады. Өтінемінбізбен хабарласыңыталаптарыңызды талқылау және қолданбаңыз үшін дұрыс дисплейді түрлендіру шешімін табу үшін бүгін.
